MAX Systems LabelMax XS Kurzinstallationsanleitung Seite 2

Kurzinstallationsanleitung

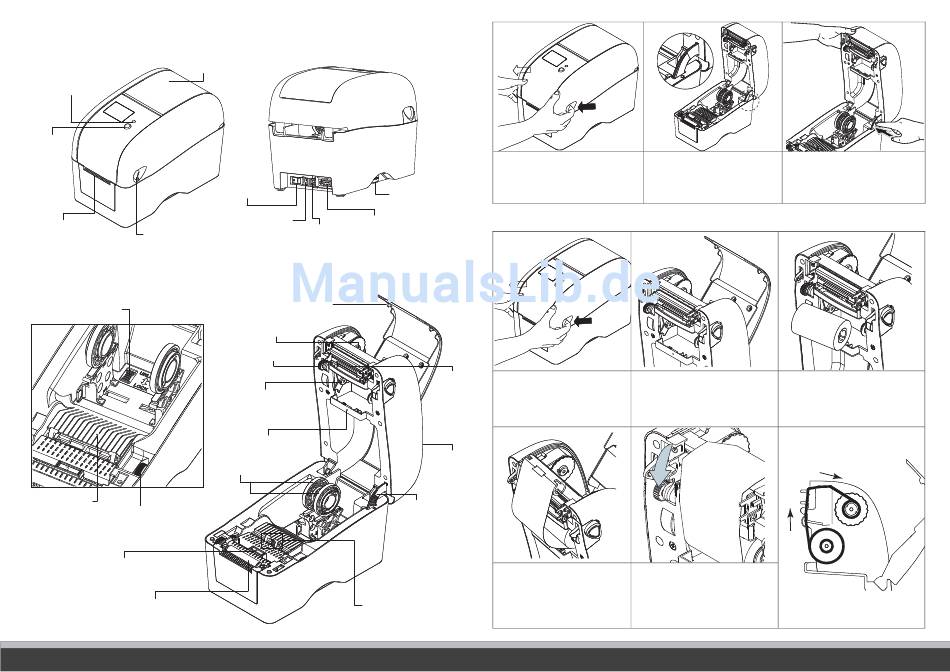

Drucker – Übersicht
Mediensichtfenster
LED-Indikator
Vorsch-
ubtaste
Ein-/Ausschalter
Papierausgabe
Obere Abdeckung-Freigabehebel
Hinweis:
Die Abbildung der Schnittstellen in der Kurzinstallationsanleitung dient nur der Veranschaulichung. Informationen
zur Verfügbarkeit der Schnittstellen entnehmen Sie bitte den Produktspezifikationen.
Medienhaltersperre
Lückensensor
(Sender)
Medienführungeinstellknopf
Schwarzkennzeichnung-Sensor
Ausgabewalze
SD-Kartensteckplatz
Stromanschluss
RS-232C-Schnittstelle
USB-Schnittstelle
Farbbandabdeckung
Aufwickelteller
Aufwickelzahnrad
Zuführungsteller
Lückensensor (Empfänger)
Medienhalter
Medienführungen
Obere Abdeckung öffnen/schließen
(1) Öffnen Sie die obere
Druckerabdeckung, indem Sie die
Hebel an beiden Seiten nach vorne
ziehen. Anschließend heben Sie die
Abdeckung bis zum Anschlag an.
Farbband einlegen
(1) Öffnen Sie die obere
Druckkopf
Druckerabdeckung, indem Sie die
Hebel an beiden Seiten nach
vorne ziehen. Anschließend
heben Sie die Abdeckung bis
zum Anschlag an.
Obere Abdeckung
Abdeckungssperre
(4) Befestigen Sie das Band mit
einem Stückchen Klebeband an
der Aufwickelwalze, setzen Sie
die Walze in die
Aufwicklungshalterung ein.
(2) Eine Sperre am hinteren Teil der (3) Zum Schließen halten Sie die
Abdeckung greift in das Unterteil obere Abdeckung nach hinten
und hält die Abdeckung offen. geneigt und lösen die Sperre vom
Unterteil. Schließen Sie die obere
Abdeckung sanft.
(2) Öffnen Sie die Farbbandabdeckung. (3) Setzen Sie das Farbband mit der
rechten Seite zuerst in die
Halterung ein. Setzen Sie das Band
auf der linken Seite in die Zähne
ein.
* Farbbandpfad
(5) Drehen Sie das Aufwickelzahnrad,
bis der Kunststoffvorlauf fest
aufgewickelt ist und der schwarze
Teil des Bandes am Druckkopf
anliegt. Schließen Sie
Farbbandabdeckung und obere
Abdeckung.
