3 Działanie urządzenia
3.1

Opis

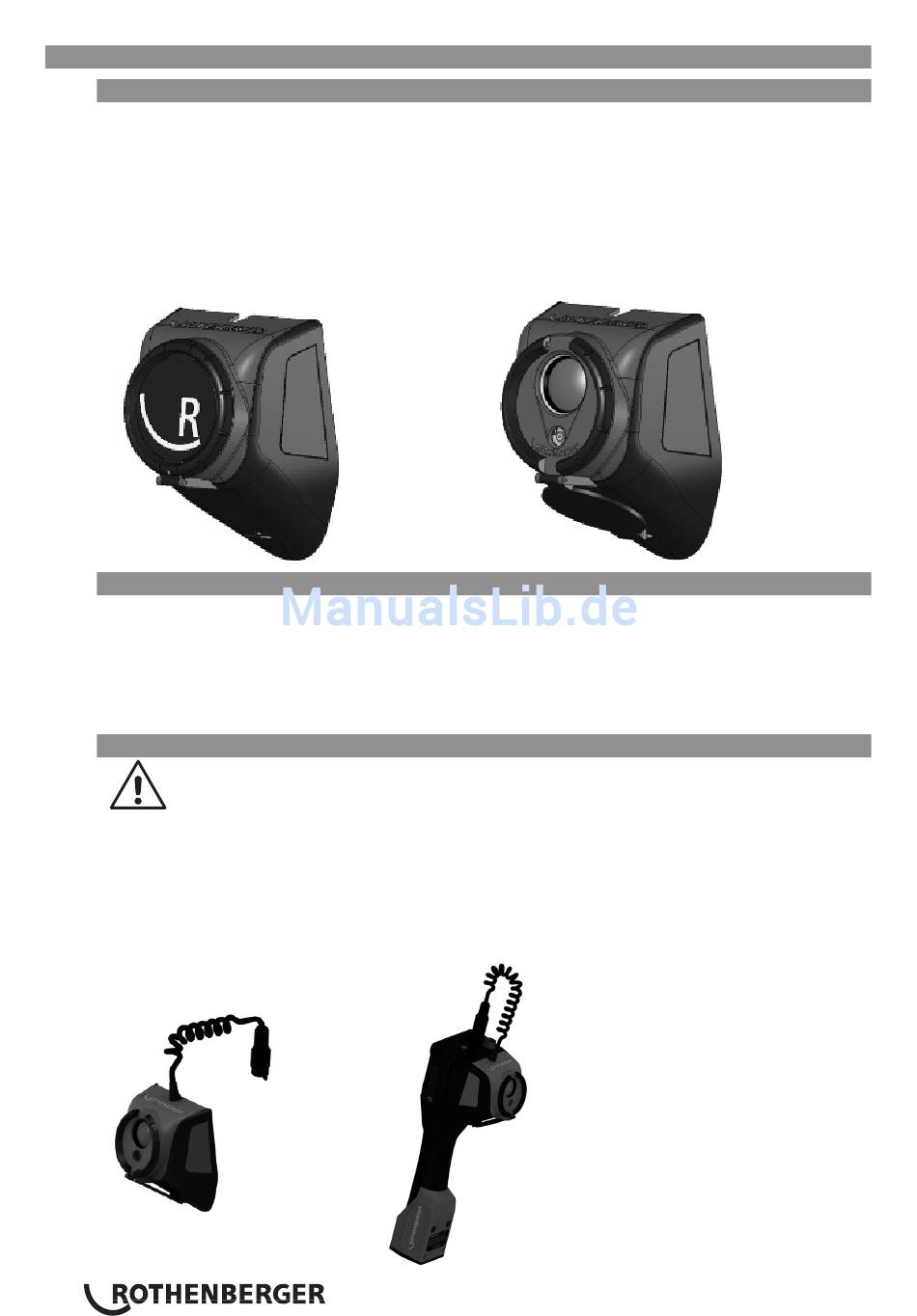

Kamera termowizyjna jest dodatkowym urządzeniem stosowanym z ręcznymi modelami RO-
SCOPE 1000 / i2000. Urządzenie to pozwala na lokalizację miejsc o różnych temperaturach
na powierzchni różnych materiałów oraz w granicach jednego rodzaju materiału. Może być
stosowane do wielu rodzajów zastosowań jak na przykład: rutynowe kontrole budynków (izol-
acje okien, drzwi, ścian i poddaszy), lokalizacja wycieków wody w wyniku zmian temperatury,
wyszukiwanie rur zimnej/ciepłej wody w ścianach / podłogach. Kamerę termowizyjną należy
zamocować do tylnej ściany ROSCOPE 1000 / i2000 za pomocą dodatkowych, demontow-
anych elementów magnetycznych (dołączonych do zestawu). Do podłączenia wykorzystać
należy zwykłe gniazdo urządzeń zewnętrznych ROSCOPE.
3.2 Wyposażenie standardowe
• Kamera termowizyjna (akcesoria)
• Zestaw trzech (3) uchwytów magnetycznych z gwintem do mocowania jednostki do
urządzenia ROSCOPE 1000 / i2000
• Instrukcja obsługi
• Walizka BMC
3.3 Instalacja kamery termowizyjnej do urządzenia ROSCOPE 1000 / i2000
Jednocześnie do urządzenia ROSCOPE 1000 / i2000 można podłączyć tylko jedno
urządzenie dodatkowe. Przed zainstalowaniem lub odłączeniem kamery zawsze
upewnić się, że urządzenie jest wyłączone (także kamera termowizyjna).
Wyjmij zestaw trzech (3) magnesów z walizki BMC i zamocuj je do gwintowanych uchwytów
w tylnej części urządzenia ROSCOPE 1000 /i2000. Pewnie uchwyć kamerę termowizyjną i
ustaw otwory w tylnej części jednostki z magnesami w tylnej części ROSCOPE 1000 / i2000.
Po ustawieniu, delikatnie dociśnij kamerę termowizyjną w dół w celu jej zamocowania. Złącze
narzędzia ręcznego ustaw tak, aby rowek i i profil środkowego (czarnego) złącza (Rysunek
1) były prawidłowo ustawione. Po dopasowaniu dokręcić ręcznie nakrętkę radełkowaną, aby
unieruchomić połączenie.
Rysunek 1
