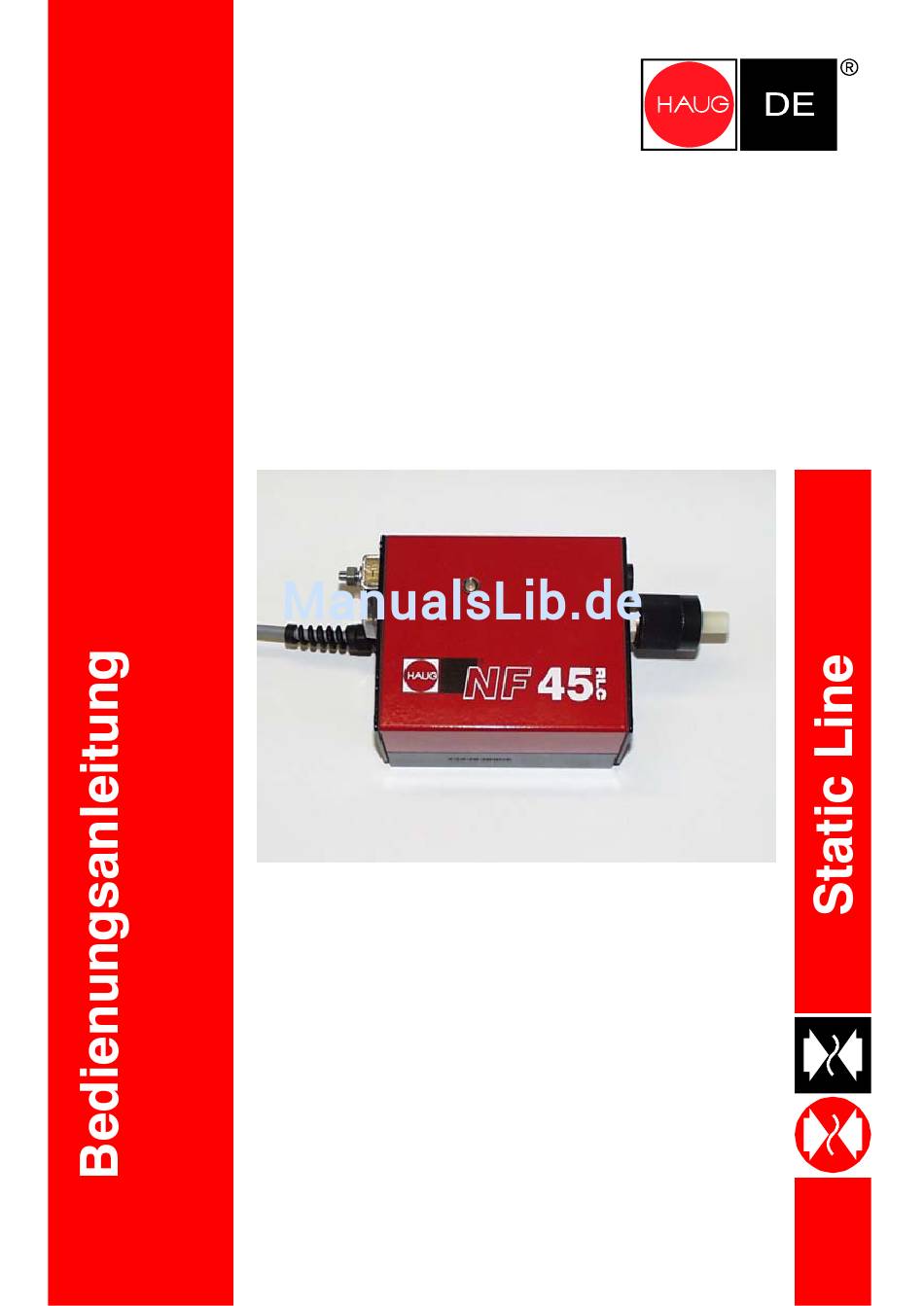

- Seite 1 Netzteil NF 45 RLC Zum späteren Gebrauch aufbewahren! Typen und Bestellnummer: NF 45 RLC 24 VAC / 30 VDC 01.9701.000 NF 45 RLC 24 VDC 01.9702.000...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerhinweise................4 Sicherheit................... 5 Bestimmungsgemäße Verwendung ..........7 Gerätebeschreibung ................. 8 Installation ..................9 Inbetriebnahme ................13 Fehlerbehebung ................14 Sicherung austauschen ................15 Zubehör.................... 16 Technische Daten ................17 Kenndaten und Spezifikationen..............17 Versorgungsspannung ................17 Umgebungsbedingungen................18 Gehäuse ...................... -
Seite 4: Benutzerhinweise
Benutzerhinweise Folgende Signalwörter werden 1 Benutzerhinweise verwendet: Diese Bedienungsanleitung ist vor der Installation und Inbetriebnahme des WARNUNG! Netzteils vollständig zu lesen. Sie ist ein Bestandteil des Netzteils und für Bei Nichtbeachtung den späteren Gebrauch oder mögliche schwere Nachbesitzer aufzubewahren. Körperverletzung als Folge. -
Seite 5: Sicherheit
Sicherheit 2 Sicherheit WARNUNG! Es besteht die Gefahr eines Alle Tätigkeiten dürfen ausschließlich Stromschlages. Personen ausführen, die vom Hohe elektrische Spannung im Betreiber autorisierte sind. Netzteil. Diese Personen müssen Bei einer Berührung von Elektrofachkräfte sein. Spannungsführenden Teilen im die Bedienungsanleitung gelesen Netzteil besteht die Gefahr eines und verstanden haben. - Seite 6 Sicherheit ACHTUNG! Es besteht die Gefahr eines Kurzschlusses. Durch Feuchtigkeit und Nässe kann es am Hochspannungsanschluss zu Funkenüberschlägen und Kriechstreckenbildung kommen. Dadurch ist ein Kurzschluss im Netzteil wahrscheinlich. Das Netzteil ist vor Feuchtigkeit und Nässe zu schützen. Es besteht die Gefahr eines Funkenüberschlages.
-
Seite 7: Bestimmungsgemäße Verwendung
HAUG-Ionisationsstäben des Typs EI NFA. An das Netzteil dürfen ausschließlich die Typen EI NFA angeschlossen werden. Eine Gewährleistung besteht nur für Geräte und Zubehör der Firma HAUG GmbH & Co. KG. Die in dieser Bedienungsanleitung vorgeschriebenen Installations- und Betriebsbedingungen müssen eingehalten werden. -
Seite 8: Gerätebeschreibung
Gerätebeschreibung 4 Gerätebeschreibung Erdungsanschluss (Klemme) Ein-/Ausschalter Schalter leuchtet grün bei eingeschaltetem Netzteil. Meldebuchse Zuleitung für die Versorgungsspannung Hochspannungsanschluss (HS-Anschluss) Kontroll-LED für Betriebszustandsanzeige. Leuchtet gelb beim automatischen Selbstabgleich. Leuchtet grün wenn Betriebszustand in Ordnung. Sicherungshalter mit Sicherung (Austausch siehe Seite 15, Kapitel 7.1). -
Seite 9: Installation
Ein Einbauort mit direkter Sonneneinstrahlung ist zu vermeiden. Das Netzteil mit den Bestelldaten auf Übereinstimmung überprüfen. Bei Beschädigungen am Netzteil Kontakt mit der Firma HAUG GmbH & Co. KG aufnehmen. Vor dem Anschließen, unbedingt Prüfen ob für das Netzteil die geeignete Versorgungsspannung zur Verfügung steht. - Seite 10 Installation ACHTUNG! Es besteht die Gefahr einer Überhitzung. Bei einer Installation auf einem wärmeisolierenden Untergrund kann die erzeugte Wärme nicht abfließen. Dadurch kann das Netzteil überhitzen und einen Fehler verursachen. Das Netzteil nur auf einem wärmeableitenden Untergrund installieren. Das Netzteil auf einem wärmeableitenden Untergrund am Einsatzort mit beiliegender Halteplatte befestigen.
- Seite 11 Installation ACHTUNG! Es besteht die Gefahr eines Fehlers. Beim Anschließen des Netzteils (VDC) an die Versorgungsspannung muss auf die richtige Polung geachtet werden. Bei vertauschter Polung wird die Sicherung beim Anschalten des Netzteils beschädigt. Beim Anschließen auf die richtige Polung achten.
- Seite 12 Installation Bei Bedarf, wenn eine Störmeldung ausgewertet werden soll, die Signalleitung K3 an der Meldebuchse anschließen. Konfiguration der Meldebuchse. Pin 1: Ruhekontakt Pin 2: Gemeinsamer Anschluss Relais Pin 3: Schaltkontakt Pin 4: Schirmmasse Schaltzustandstabelle für die Meldebuchse. Kontakte Automatischer geschlossen Betriebszustände Hochspannung Selbstabgleich...
-
Seite 13: Inbetriebnahme
Inbetriebnahme 6 Inbetriebnahme Voraussetzungen: Das Netzteil und das Ionisationsgerät müssen den Bedienungsanleitungen entsprechend angeschlossen und installiert sein. Die Versorgungsspannung einschalten. Das Netzteil am Ein-/Ausschalter einschalten. Die Kontakte 1 und 2 der Hochspannungsüberwachung sind geschlossen. Das Netzteil führt einen Selbstabgleich durch (ca. 15 s). Während des Selbstabgleichs leuchtet die Kontroll-LED gelb. -
Seite 14: Fehlerbehebung
Fehlerbehebung 7 Fehlerbehebung HINWEIS: Falls hiermit der Fehler nicht beseitigt werden kann, das Netzteil mit dem Ionisationsgerät zur Überprüfung an die Firma HAUG GmbH & Co. KG einsenden (Adresse siehe Rückseite) Maßnahme zur Fehler Ursache Fehlerbehebung Keine Ionisation. Ausfall der Sicherung überprüfen. -
Seite 15: Sicherung Austauschen
Fehlerbehebung 7.1 Sicherung austauschen ACHTUNG! Fehlergefahr! Eine falsche Sicherung im Netzteil kann einen Fehler verursachen. Nur Sicherungen des angegebenen Typs verwenden. Der Gerätetyp und die Nennspannung sind auf dem Typenschild angegeben. Netzteil spannungsfrei schalten. Grund des Sicherungsausfalls ermitteln und beseitigen. Sicherungshalter mit einem Schraubendreher lösen und herausnehmen. -
Seite 16: Zubehör
Zubehör 8 Zubehör Bestell- Artikel Abbildungen Nummer Meldestecker X – 6099 5 m geschirmte Signalleitung K3 mit 06.8960.000 montiertem Stecker 10 m geschirmte Signalleitung K3 mit 06.8960.001 montiertem Stecker 20 m geschirmte Signalleitung K3 mit 06.8960.002 montiertem Stecker... -
Seite 17: Technische Daten
Technische Daten 9 Technische Daten 9.1 Kenndaten und Spezifikationen Bezugstemperatur 23 °C Hochspannungsanschlüsse 1 HAUG-Hochspannungsanschluss Anschließbare HAUG-Ionisationsgeräte EI NFA Maximale Anschlusslänge 2,50 m Hochspannung U = ca. 5,5 kVAC bei ca. 300 – 800 Hz Kontaktbelastung max. 24 VAC/35 VDC, Meldebuchse max. -
Seite 18: Umgebungsbedingungen
Technische Daten 9.3 Umgebungsbedingungen Ein Einsatz in explosionsgefährdeten Bereiche ist verboten. Nur für den Innenbereich. Temperatur: Nenngebrauchsbereich +5 °C bis +45 °C Grenzbereich für Lagerung und -15 °C bis +60 °C Transport Luftfeuchte: Nenngebrauchsbereich 20 % bis 65 % RF Grenzbereich für Lagerung und 0 % bis 85 % RF Transport... -
Seite 19: Gehäuse
Technische Daten 9.4 Gehäuse Schutzart IP 54 Schutzklasse Zuleitung für die Versorgungsspannung ca. 2,6 m fest am Netzteil Abmessungen: Höhe ca. 125 mm Breite ca. 105 mm Tiefe ca. 75 mm Gewicht: ca. 2 kg... -
Seite 20: Außerbetriebnahme
Außerbetriebnahme 10 Außerbetriebnahme Die Maschine ausschalten und gegen ein unbeabsichtigtes Einschalten sichern. Das Netzteil spannungsfrei schalten und gegen ein unbeabsichtigtes Einschalten sichern. Das Ionisationsgerät vom Netzteil trennen. Das Netzteil von der Spannungsversorgung trennen und ausbauen. -
Seite 21: Entsorgung
Entsorgung 11 Entsorgung Bei der Entsorgung des Netzteils müssen die nationalen und regionalen Abfallbeseitigungsbestimmungen befolgt und eingehalten werden. - Seite 22 NOTIZEN:...
- Seite 24 made by D – 0258 – DE 09.03.2010...
