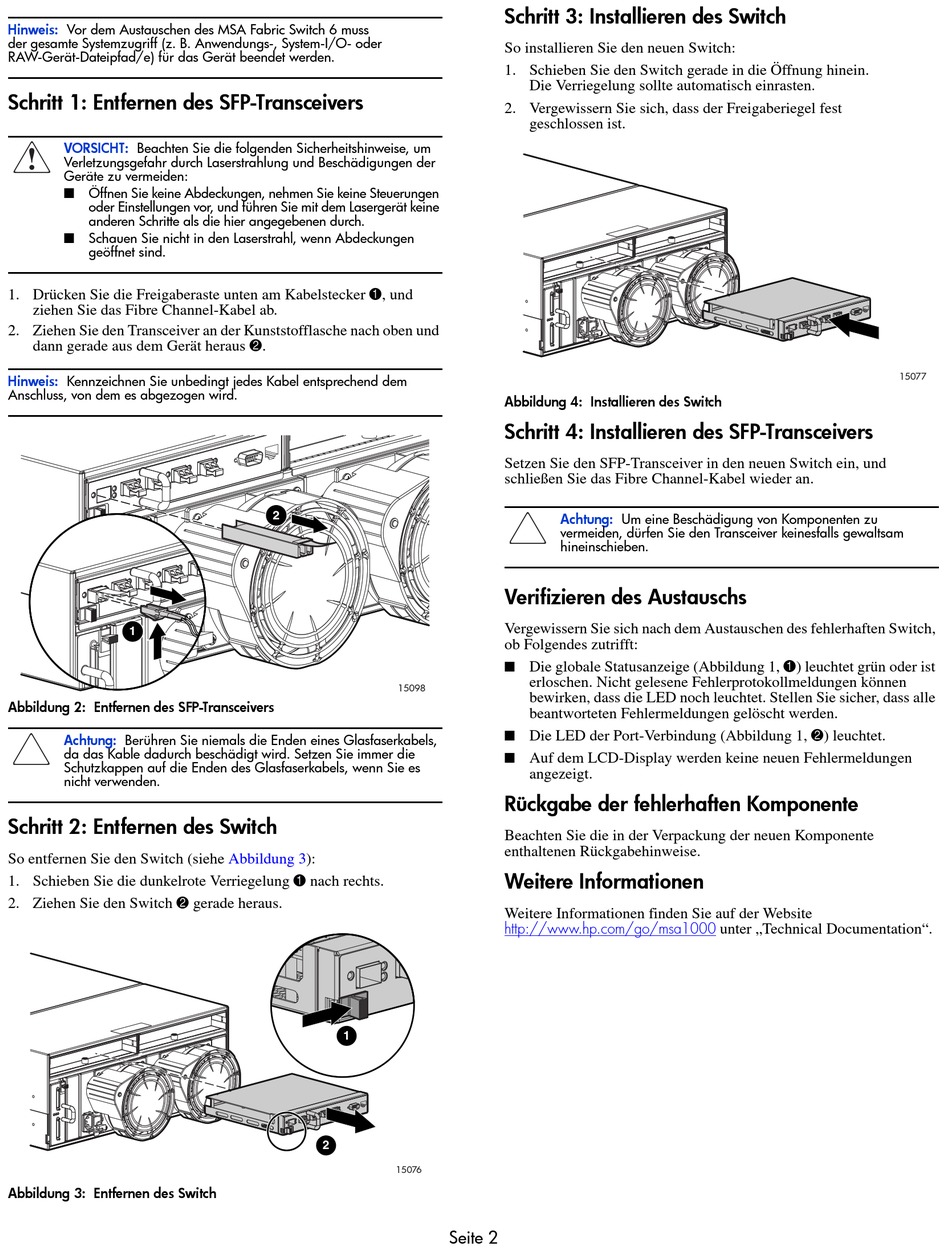

Hinweis:
Vor dem Austauschen des MSA Fabric Switch 6 muss
der gesamte Systemzugriff (z. B. Anwendungs-, System-I/O- oder
RAW-Gerät-Dateipfad/e) für das Gerät beendet werden.
Schritt 1: Entfernen des SFP-Transceivers
VORSICHT:
Beachten Sie die folgenden Sicherheitshinweise, um
Verletzungsgefahr durch Laserstrahlung und Beschädigungen der
Geräte zu vermeiden:
■ Öffnen Sie keine Abdeckungen, nehmen Sie keine Steuerungen
oder Einstellungen vor, und führen Sie mit dem Lasergerät keine
anderen Schritte als die hier angegebenen durch.
■ Schauen Sie nicht in den Laserstrahl, wenn Abdeckungen
geöffnet sind.
1. Drücken Sie die Freigaberaste unten am Kabelstecker 1, und
ziehen Sie das Fibre Channel-Kabel ab.
2. Ziehen Sie den Transceiver an der Kunststofflasche nach oben und
dann gerade aus dem Gerät heraus 2.
Hinweis:
Kennzeichnen Sie unbedingt jedes Kabel entsprechend dem
Anschluss, von dem es abgezogen wird.
1
Abbildung 2: Entfernen des SFP-Transceivers
Achtung:
Berühren Sie niemals die Enden eines Glasfaserkabels,
da das Kable dadurch beschädigt wird. Setzen Sie immer die
Schutzkappen auf die Enden des Glasfaserkabels, wenn Sie es
nicht verwenden.
Schritt 2: Entfernen des Switch
So entfernen Sie den Switch (siehe
1. Schieben Sie die dunkelrote Verriegelung 1 nach rechts.
2. Ziehen Sie den Switch 2 gerade heraus.
Abbildung 3: Entfernen des Switch
2
15098
Abbildung
3):
1
2
15076
Schritt 3: Installieren des Switch
So installieren Sie den neuen Switch:
1. Schieben Sie den Switch gerade in die Öffnung hinein.
Die Verriegelung sollte automatisch einrasten.
2. Vergewissern Sie sich, dass der Freigaberiegel fest
geschlossen ist.
Abbildung 4: Installieren des Switch
Schritt 4: Installieren des SFP-Transceivers
Setzen Sie den SFP-Transceiver in den neuen Switch ein, und
schließen Sie das Fibre Channel-Kabel wieder an.
Achtung:
Um eine Beschädigung von Komponenten zu
vermeiden, dürfen Sie den Transceiver keinesfalls gewaltsam
hineinschieben.
Verifizieren des Austauschs
Vergewissern Sie sich nach dem Austauschen des fehlerhaften Switch,
ob Folgendes zutrifft:
■
Die globale Statusanzeige (Abbildung 1, 1) leuchtet grün oder ist
erloschen. Nicht gelesene Fehlerprotokollmeldungen können
bewirken, dass die LED noch leuchtet. Stellen Sie sicher, dass alle
beantworteten Fehlermeldungen gelöscht werden.
■
Die LED der Port-Verbindung (Abbildung 1, 2) leuchtet.
■
Auf dem LCD-Display werden keine neuen Fehlermeldungen
angezeigt.
Rückgabe der fehlerhaften Komponente
Beachten Sie die in der Verpackung der neuen Komponente
enthaltenen Rückgabehinweise.
Weitere Informationen
Weitere Informationen finden Sie auf der Website
http://www.hp.com/go/msa1000
Seite 2
15077
unter „Technical Documentation".
