4.3 Tür- & Fensterkontakt TX-86
Achtung: Das Gerät ist nur für den Innenbereich vorgesehen!
Warnungen:
• Installations- und Testarbeiten dürfen nur von Experten durchgeführt werden. Falls
an Ihrem Gerät Fehlfunktionen auftreten, öffnen und reparieren Sie das Gerät nicht
eigenständig, sondern wenden Sie sich an den Kundendienst.
• Meiden Sie Installationsorte in Umgebungen mit großen Magnetfeldern.
• Meiden Sie Orte mit vielen Metallgegenständen.
• Achten Sie während der Installation auf die Ausrichtung; installieren Sie den Magnet
auf der Seite des Sensors, der auf der Rückseite mit einem Pfeil markiert ist. Siehe
Abbildung 4-8 (rechts: Sensor, links: Magnet).
Tipp: Wir empfehlen für die Installation doppelseitiges Klebeband zu verwenden (nicht
enthalten).
1. Installation durch Verschraubung
Öffnen Sie das Gerätegehäuse (siehe Abbildung 4-9). Verwenden Sie dafür einen flachen
Schraubenzieher, um die rückseitige Abdeckung des Geräts zu entfernen. Bevor Sie mit
Schritt 2 fortfahren, entfernen Sie vorsichtig die Platine, um die Löcher zum Anzeichnen frei
zu legen, oder verwenden Sie ein Stück doppelseitiges Klebeband für die Installation (siehe
2. Installation mit doppelseitigem Klebeband).
Schritt 1. Bohren Sie vorsichtig die vorgezeichneten Markierungen der Bohrlöcher auf
der Geräterückseite durch. Zeichnen Sie sich die Löcher mit einem Stift vor. Achten Sie
darauf, dass zwischen Sensor und Magnet maximal 2,5cm liegen. Wenn möglich sollten
Sensor und Magnet kaum Versatz aufweisen und so nah wie möglich aneinander liegen
ohne sich zu berühren.

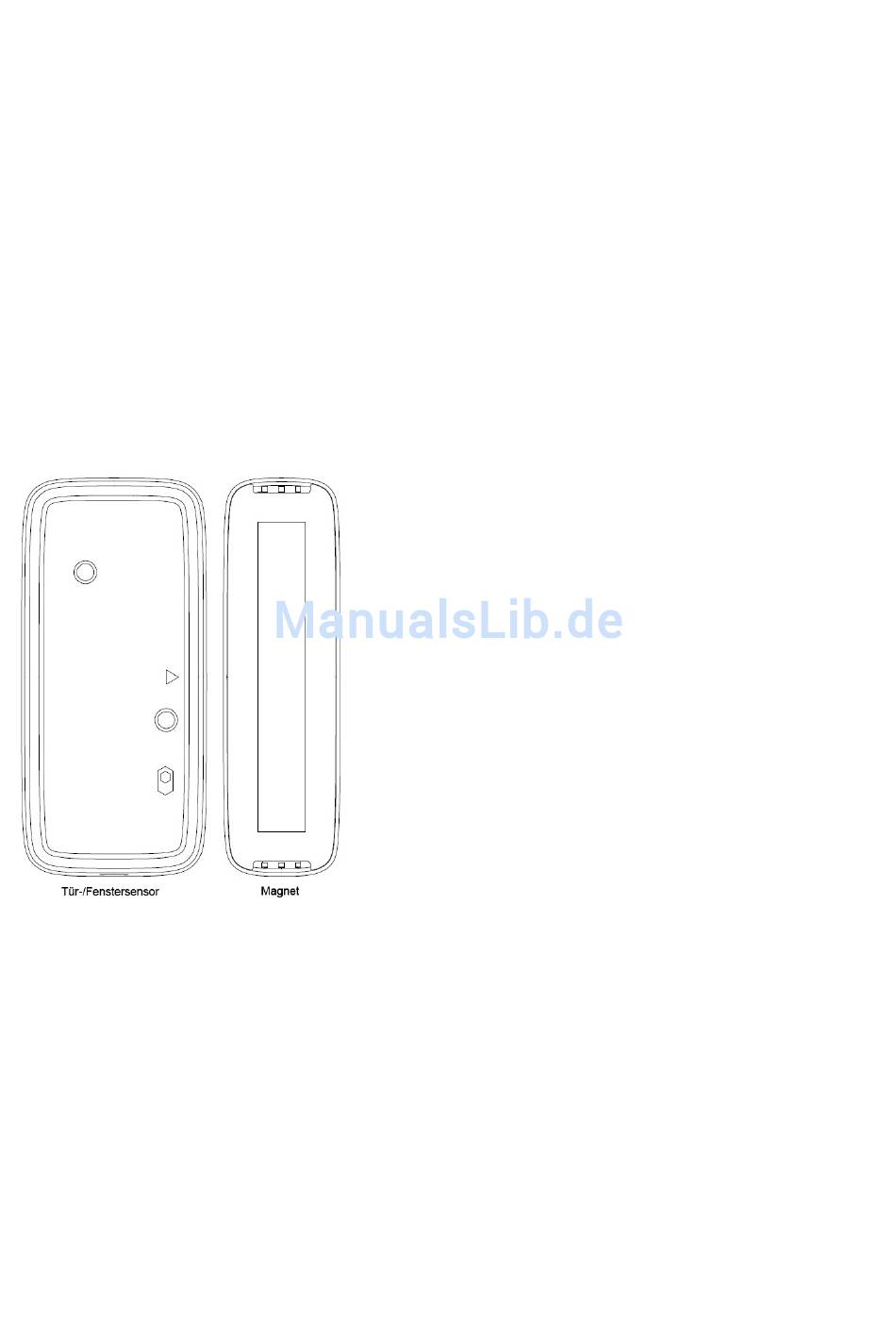

Abbildung 4-8
