WiFi Smart Alarmsystem Starter-Kit TX-84
Fernbedienung mit SOS-Knopf TX-87
Alarmsirene TX-88
Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses
Gerät, zu dem diese Bedienungsanleitung gehört, in Übereinstimmung mit den
grundlegenden Anforderungen der Normen gemäß Richtlinie RED 2014/53/EU befindet.
Hier finden Sie die Konformitätserklärung: www.technaxx.de (siehe Menüeintrag
"Konformitätserklärung"). Bitte lesen sie vor dem ersten Gebrauch die Bedienungsanleitung
sorgfältig durch.
•
Telefonnummer für den technischen Service: 01805 012643
(14 Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).
• Kostenfreie Unterstützung via Email: support@technaxx.de
Wenn Sie ein Loch in die Wand bohren vergewissern Sie sich, dass keine
Strom-/Netz-/Elektrokabel und/oder Rohrleitungen beschädigt werden. Bei Verwendung
des mitgelieferten Befestigungsmaterials übernehmen wir nicht gleichzeitig auch die
Haftung für eine fachgerechte Montage. Sie alleine haften dafür, dass das
Befestigungsmaterial für das jeweilige Mauerwerk geeignet ist, und dass die Montage
fachgerecht ausgeführt wird. Bei Arbeiten in größeren Höhen besteht Absturzgefahr! Bitte
sorgen Sie für geeignete Absturzsicherungen.
Wichtiger Hinweis bezüglich der Gebrauchsanleitungen:
Sie finden diese Anleitung in weiteren Sprachen auf der beigefügten CD.
Bewahren
Sie
Produktweitergabe sorgfältig auf. Verfahren Sie ebenso mit dem Originalzubehör dieses
Produktes. Im Garantiefall wenden Sie sich bitte an den Händler oder das Ladengeschäft,
wo Sie dieses Produkt gekauft haben.
Es gilt die gesetzliche Herstellergarantie von zwei Jahren
®
Technaxx
WiFi Basisstation TX-91
PIR-Bewegungssensor TX-85

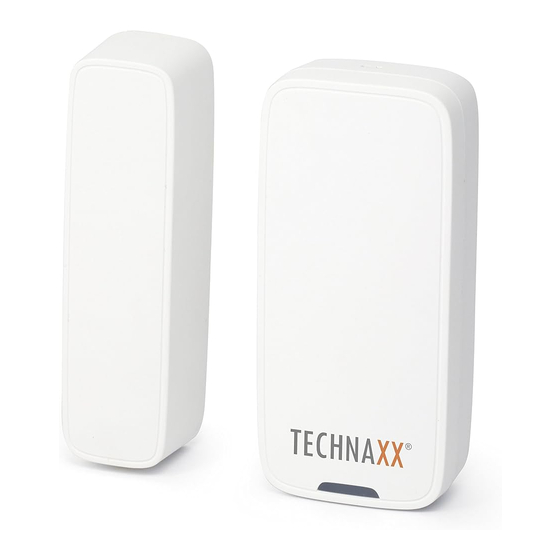

Tür- und Fensterkontakt TX-86
die
Gebrauchsanleitung für zukünftige
* Gebrauchsanleitung
[
nicht im Kit TX-84]
Bezugnahme
oder
eine
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-84
Inhaltszusammenfassung für Technaxx TX-84
- Seite 1 Fernbedienung mit SOS-Knopf TX-87 Alarmsirene TX-88 nicht im Kit TX-84] Hiermit erklärt der Hersteller Technaxx Deutschland GmbH & Co.KG, dass sich dieses Gerät, zu dem diese Bedienungsanleitung gehört, in Übereinstimmung mit den grundlegenden Anforderungen der Normen gemäß Richtlinie RED 2014/53/EU befindet.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kurzbeschreibung der einzelnen Artikel................3 WiFi Basisstation TX-91 ....................... 3 PIR-Bewegungssensor TX-85 ....................4 Tür- und Fensterkontakt TX-86..................... 4 Fernbedienung mit SOS Knopf TX-87 .................. 4 Alarmsirene TX-88 ....................... 4 Lieferumfang........................4 Produktübersicht....................... 5 WiFi Basisstation TX-91 ....................... 5 PIR-Bewegungssensor TX-85 .................... -
Seite 3: Kurzbeschreibung Der Einzelnen Artikel
Die APP My Secure Pro....................23 Alarm der Basisstation......................23 6.1.1 Modus auswählen und einstellen (Zuhause, Unterwegs, Definiert & Inaktiv) ..... 23 6.1.2 Sensor & Sirene einstellen ....................24 6.1.3 Anzeigemodus Sensorliste & Sirenenliste................25 Alarm-Manager Basisstation (Hub)..................26 Ereignisliste........................27 Lokale Daten ........................ -
Seite 4: Pir-Bewegungssensor Tx-85
1.2 PIR-Bewegungssensor TX-85 • Alarmauslösung bei Bewegungserkennung, ~12m Reichweite • Integrierter Sabotagealarm • Zwei-Wege Kommunikation zwischen PIR & Basisstation • Übertragungsbereich ~200m offene Bereiche • Zwei Empfindlichkeitsstufen einstellbar • Sichtwinkel 90° horizontal & 70° vertikal • Push-Nachricht bei niedrigem Batteriestand •... -
Seite 5: Produktübersicht
PIR-Sensor ausgelöst werden. Außerdem wird an der Basisstation und den verbundenen Sirenen ein Alarm ausgelöst, der Einbrecher abschrecken soll. Achtung: Die im Lieferumfang des TX-84-Kits enthaltenen Geräte (TX-85, 86, 87, 88 und 91) sind nur für den Innengebrauch bestimmt. Falls Sie diese Geräte im Freien installieren und verwenden möchten, tun Sie dies auf eigene Gefahr und die Garantie erlischt. -
Seite 6: Pir-Bewegungssensor Tx-85
3.2 PIR-Bewegungssensor TX-85 Der PIR-Bewegungssensor TX-85 ist ein kabelloser, passiv-infrarot Einbruchssensor für den Innengebrauch. Falls in einen bestimmten Bereich eingedrungen wird, erzeugt der Sensoren über ein kabelloses Modul ein Alarmsignal, das an die kabellose Basisstation gesendet wird. Daraufhin wird der Alarm ausgelöst und eine Push-Benachrichtigung an Ihr Smartphone gesendet. -
Seite 7: Wifi Tür- & Fensterkontakt Tx-86
3.3 Tür- & Fensterkontakt TX-86 Dieser Türkontakt ist ein kabelloser Einbruchsmelder. Wenn in einen bestimmten Bereich eingedrungen wird, erzeugt der Sensoren über ein kabelloses Modul ein Alarmsignal, das an die kabellose Basisstation gesendet wird, daraufhin wird der Alarm ausgelöst. Abbildung 3-3 WiFi Modul Magnetkontakt Sabotagearlarm Gehäuse... -
Seite 8: Fernbedienung Mit Sos Knopf Tx-87
3.4 Fernbedienung mit SOS Knopf TX-87 Mit der Fernbedienung können Sie die Modi „Aktivieren“, „Deaktivieren“ und „Zuhause“ auswählen oder durch Drücken der Taste SOS die Sirene einschalten. Diese Fernbedienung ist für den Heimgebrauch vorgesehen, u.a. zum einfachen Deaktivieren des Alarmsystems, wenn Sie nach Hause kommen, oder zum Aktivieren des Systems, wenn Sie aus dem Haus gehen (siehe nachfolgende Abbildung 3-4). -
Seite 9: Installation Der Produkte
Installation der Produkte Vor der Festinstallation legen Sie die Batterien ein und probieren Sie das Alarmsystem zunächst aus. Siehe Kapitel 5. Basisstation TX-91 Achtung: Das Gerät ist nur für den Innenbereich vorgesehen! Verschraubung: Vergewissern Sie sich vor der Installation, dass in der Nähe eine Steckdose vorhanden und ständig ein gutes WiFi-Signal verfügbar ist. -
Seite 10: Pir-Bewegungssensor Tx-85
4.2 PIR-Bewegungssensor TX-85 Achtung: Das Gerät ist nur für den Innenbereich vorgesehen! Warnungen: • Installations- und Testarbeiten dürfen nur von Experten durchgeführt werden. Falls an Ihrem Gerät Fehlfunktionen auftreten, öffnen und reparieren Sie das Gerät nicht eigenständig, sondern wenden Sie sich an den Kundendienst. •... - Seite 11 Abbildung 4-4 Abbildung 4-5 Horizontaler Erfassungswinkel Erfassungsbereich von ~1m bis 12m 90° (siehe Abbildung 4-6) (siehe Abbildung 4-7) Abbildung 4-7 Abbildung 4-6...
-
Seite 12: Wifi Tür- & Fensterkontakt Tx-86
4.3 Tür- & Fensterkontakt TX-86 Achtung: Das Gerät ist nur für den Innenbereich vorgesehen! Warnungen: • Installations- und Testarbeiten dürfen nur von Experten durchgeführt werden. Falls an Ihrem Gerät Fehlfunktionen auftreten, öffnen und reparieren Sie das Gerät nicht eigenständig, sondern wenden Sie sich an den Kundendienst. •... - Seite 13 Abbildung 4-9 Schritt 2. Siehe Abbildung 4-10; bohren Sie zwei Löcher in den unbeweglichen Teil des Tür-/ Fensterrahmens und zwei Löcher in den beweglichen Teil der Tür/ des Fensters, die Sie im ersten Schritt angezeichnet haben. Schritt 3. Richten Sie die rückseitige Abdeckung mit der Schraube aus, installieren Sie die Schrauben und schließen Sie die vorderen Abdeckungen.
- Seite 14 2. Installation mit doppelseitigem Klebeband Schritt 1. Bringen Sie das Klebeband an der Rückseite des Geräts an (siehe Abbildung 4-11). Schritt 2. Kleben Sie den Sensor an den unbeweglichen Teil der Tür oder des Fensters, und den Magnetkontakt an den beweglichen Teil der Tür oder des Fensters (siehe Abbildung 4-12). Zwischen Sensor und Magnetkontakt sollten maximal 2,5cm liegen.
-
Seite 15: Alarmsirene Tx-88
4.4 Alarmsirene TX-88 Achtung: Das Gerät ist nur für den Innenbereich vorgesehen! Warnungen: • Installations- und Testarbeiten dürfen nur von Experten durchgeführt werden. Falls an Ihrem Gerät Fehlfunktionen auftreten, öffnen und reparieren Sie das Gerät nicht eigenständig, sondern wenden Sie sich an den Kundendienst. •... -
Seite 16: Inbetriebnahme
5 Inbetriebnahme 5.1 WiFi Basisstation TX-91 Anschluss an die Stromversorgung: Verwenden Sie das mitgelieferte Netzteil und das Micro-USB-Kabel, um die Basisstation mit einer AC-Steckdose zu verbinden. Abbildung 5-1 APP herunterladen Suchen und laden Sie die APP „My Secure Pro“ herunter. Starten Sie dann die APP. Tipp: Android-Benutzer finden die App „My Secure Pro“... - Seite 17 Abbildung 5-2 Schritt 2. Öffnen Sie die APP und klicken Sie auf „Alarm“ (1.). Drücken Sie (2.), um einen neuen Alarm-Hub (Basisstation) hinzuzufügen und wählen WLAN Konfiguration aus (3.) (Siehe Abbildung 5-2). Schritt 3. Geben Sie der Basisstation einen Name (4.), klicken Sie auf das Icon des QR-Codes (5.) und scannen Sie den QR-Code auf der Rückseite der Basisstation.
- Seite 18 Abbildung 5-4 Schritt 5. Klicken Sie auf „Nächste“ (12.); die Basisstation bezieht dann die WLAN Daten. Die blaue LED leuchtet normal und das System gleicht die WLAN Daten ab. Wenn in der APP die Anzeige „Erfolgreich hinzugefügt“ (13.) erscheint, wurde die WLAN-Verbindung erfolgreich hergestellt.
-
Seite 19: Sensor & Sirene Hinzufügen (Tx-85, 86, 88)
5.1.2 Sensor & Sirene hinzufügen (TX-85, TX-86, TX-88) Im Kopplungsmodus können nacheinander mehrere Sensoren und Sirenen hinzugefügt werden. Nach der Kopplung mit der Basisstation kann die Alarmüberwachung realisiert werden. Schritt 1. Drücken Sie kurz die Funktionstaste an der Basisstation, um den Kopplungsmodus zu aktivieren. -
Seite 20: Fernbedienung Tx-87 Hinzufügen
5.1.4 Fernbedienung TX-87 hinzufügen Nach der erfolgreichen Kopplung einer Fernbedienung mit der Basisstation können Sie das System aktivieren/deaktivieren bzw. den Notrufalarm auslösen. Schritt 1. Drücken Sie kurz auf die Funktionstaste an der Basisstation, um den Kopplungsmodus zu aktivieren; die blaue LED blinkt zügig blau. Schritt 2. -
Seite 21: Pir-Bewegungssensor Tx-85
5.2 PIR-Bewegungssensor TX-85 1. Netzwerk: Bevor Sie den PIR-Bewegungssensor verwenden können, müssen Sie ihn mit der Basisstation koppeln. Verbindung mit Basisstation: Aktivieren Sie den Kopplungsmodus mit der Funktionstaste an der Basisstation, und schalten Sie den Sensor ein. Wenn die rote LED leuchtet, betätigen Sie den Sabotagealarm. -
Seite 22: Tx-86 Tür- Und Fensterkontakt
5.3 Tür- und Fensterkontakt TX-86 Bevor Sie den Tür-/Fensterkontakt ordnungsgemäß verwenden können, müssen Sie ihn mit der Basisstation koppeln. Verbindung mit der Basisstation: Aktivieren Sie den Kopplungsmodus mit der Funktionstaste an der Basisstation, und schalten Sie den Sensor ein. Wenn die rote LED leuchtet, betätigen Sie den Sabotagealarm. -
Seite 23: Die App My Secure Pro
6 Die APP My Secure Pro Im Hauptmenü „Alarm“ wählen. Nachdem Sie die Basisstation TX-91 hinzugefügt haben (Kap. 5.1.1), verbinden Sie die Basisstation TX-91 mit WiFi und fügen Sie den Sensor und die Sirene zur Basisstation hinzu. Sie haben dann folgende Optionen. 6.1 Alarm der Basisstation 6.1.1 Modus auswählen und einstellen (Zuhause, Unterwegs, Definiert &... -
Seite 24: Sensor & Sirene Einstellen
Einstellungen Legen Sie fest, für welchen Modus Zuhause, Unterwegs, Definiert oder (Zahnrad) Inaktiv welcher Sensor aktiviert sein soll. Audioeinstellung Legen Sie die Lautstärke des Alarmtons der Basisstation fest. Wählen (Lautsprecher) Sie für die Lautstärke der Basisstation zwischen Stumm, Leise oder Laut. -
Seite 25: Anzeigemodus Sensorliste & Sirenenliste
Löschen: Die Sirene ist von der Basisstation getrennt, bis Sie das Gerät erneut verbinden (Kapitel 5.1.2). Sensor & Sirene hinzufügen. Name: Name für das Gerät eingeben. Gerät verknüpfen: Wählen Sie ein Gerät aus (Kamera oder Türtelefon). Es wird die Echtzeit-Übertragung des Geräts angezeigt, wenn Sie die Push-Benachrichtigungen öffnen. -
Seite 26: Alarm-Manager Basisstation (Hub)
Tipp: Um die Listenansicht oder den Modus zu aktualisieren, die Anzeige nach unten ziehen. Folgende Symbole können vor dem Gerätenamen erscheinen: Batteriekapazität des Geräts ist niedrig. Wechseln Sie die Batterie (CR123A 3V). Sie erhalten eine Push-Benachrichtigung, welche über die niedrige Batteriekapazität informiert. Das Gerät ist offline. -
Seite 27: Ereignisliste
6.3 Ereignisliste In der Ereignisliste werden die Push-Benachrichtigungen aufgeführt, die auf Alarm in Ihrer Wohnung/Haus hinweisen (siehe Abbildung 6-5). Abbildung 6-5 Alarm Geräte / Funktion Demontage Türkontakt, PIR Bewegungssensor, Sirene: Wenn der Sensor von der Wand oder seiner Halterung entfernt wird, oder wenn das Gehäuse geöffnet wird, sendet die Basisstation eine Push Benachrichtigung an das Smartphone. -
Seite 28: Lokale Daten
gleichen Reichweite zur Basisstation befinden. Achten Sie darauf, dass sich die Basisstation in WiFi-Reichweite zum Router befindet. Niedriger Türkontakt, PIR-Sensor, Sirene / weist darauf hin, dass die Batterie des Batteriestatus Geräts gewechselt werden muss. Notruf Die Taste SOS auf der Fernbedienung wurde ausgelöst. / Falls Kap. 6.1.2 als gekoppeltes Gerät eine Kamera oder ein Türtelefon ausgewählt wurde, können Sie auf das Ereignis klicken zur Anzeige der Echtzeit-Übertragung für das ausgewählte Gerät. -
Seite 29: Batterien Der Geräte Auswechseln
7 Batterien der Geräte auswechseln • Die Basisstation versendet eine Push Benachrichtigung, sobald die Batteriestatus eines Geräts niedrig ist. In der Ereignisliste auf Ihrem Smartphone sehen Sie die Benachrichtigung über den Niedrigen Batteriestatus. Im Hauptbildschirm wird Ihnen ein kleines Batteriesymbol neben dem Gerät angezeigt. •... -
Seite 30: Technische Daten
9 Technische Daten 9.1 WiFi Basisstation TX-91 Hauptprozessor & OS Integriert: Mikro-Controller & Linux OS Verschlüsselung Basisstation Sensor: 128-Bit AES Verschlüsselungsalgorithmus bis zu 32 Sensoren (868MHz) Funkverbindungen bis zu 6 Fernbedienungen Übertragungsreichweite ~10m (offene Bereiche) Audioausgang Eingebauter Lautsprecher (nur Alarmton) WiFi-Protokoll IEEE802.11 b/g/n, Reichweite ~25m Stromversorgung (Micro USB) -
Seite 31: Fernbedienung Mit Sos Knopf Tx-87
9.4 Fernbedienung mit SOS-Knopf TX-87 Übertragungsfrequenz 3,15MHz min. / 868MHz normal / 915MHz max. Übertragungsleistung 9,2dBm min. / 9,6dBm normal / 10dBm max. Übertragungsreichweite ~10m (offene Bereiche) Stromversorgung 1x CR2032 Batterie 3V Niedriger Verbrauch, Strom im Standby-Modus <10nA Betriebsspannung 1,8V min. / 3,0V normal / 3,6V max. Datenübertragungsrate 100Kbps max. - Seite 32 GPL v2 without charge except for the cost of media, shipping, and handling, upon written request to Technaxx GmbH & Co. KG, Kruppstraße 105, 60388 Frankfurt am Main, Germany.
