LCN LSN-SH+ Installationsanleitung

Local Control Network - Gebäudeleittechnik in Perfektion
LCN-SH+
Technische Daten:
Anschluss:
Parametrier-Programm: LCNP ab V. 5.05, LCNpro2 ab V. 2.14
Versorgungsspannung: 230V~ +/-15%
400V~ max.10min
Leistungsaufnahme: 0,7W, bei Vollast: 6W
Klemmen:
schraublos
Leitertyp:
massiv (max. 2,5mm²) oder
mehrdrähtig (max.2,5mm²) oder
mit Aderendhülse (max 1.5mm²),
gasdicht aufkrimpen!
max. 16A
durchschleifbarer Strom:
3.15AF (Hinweis im Text beachten)
Feinsicherung:
elektronische Ausgänge:
Nullspannungsschalter oder
Typ:
Phasenanschnitt-Dimmer
200 Stufen im Dimmbetrieb
Auflösung:
Schaltleistung: je 300VA (cos
Überlastfestigkeit: 1kW max.10s
Verlustleistung: 1% d. Scheinleistung
Mindestlast:
- keine -
Einbau:
Betriebstemperatur:
-10 C..+ 40 C
Umgebungsbedingungen:
zur Verwendung in ortsfester Installation
nach VDE 632, VDE637
IP20
Schutzart:
68mm (4TE) x 113mm x 66mm
Abmessungen:
auf Tragschiene 35mm (DIN50022)
Montage:
Technische Angaben und Abbildungen sind unverbindlich. Änderungen vorbehalten.
LCN-SH+ 01/2006
ISSENDORFF Mikroelektronik GmbH, 30880 Rethen
Installationsanleitung
max
j
=1)
0 0
Local Control Network - Gebäudeleittechnik in Perfektion
Installationsanleitung
Installations- und Betriebsanleitung
Das LCN-SH+ ist ein Sensor-/Aktor-Modul zur Gebäudeinstallation in Bustechnik.
Die ab Juni 2002 ausgelieferten SH-Module (ab Se.Nr. 0C050E...) verfügen über
erweiterte Software Funktionen ähnlich dem LCN-HU. Die neuen SH werden zur
einfacheren Erkennung deshalb in LCNP und LCNpro (nur dort) mit einem "+"
gekennzeichnet.

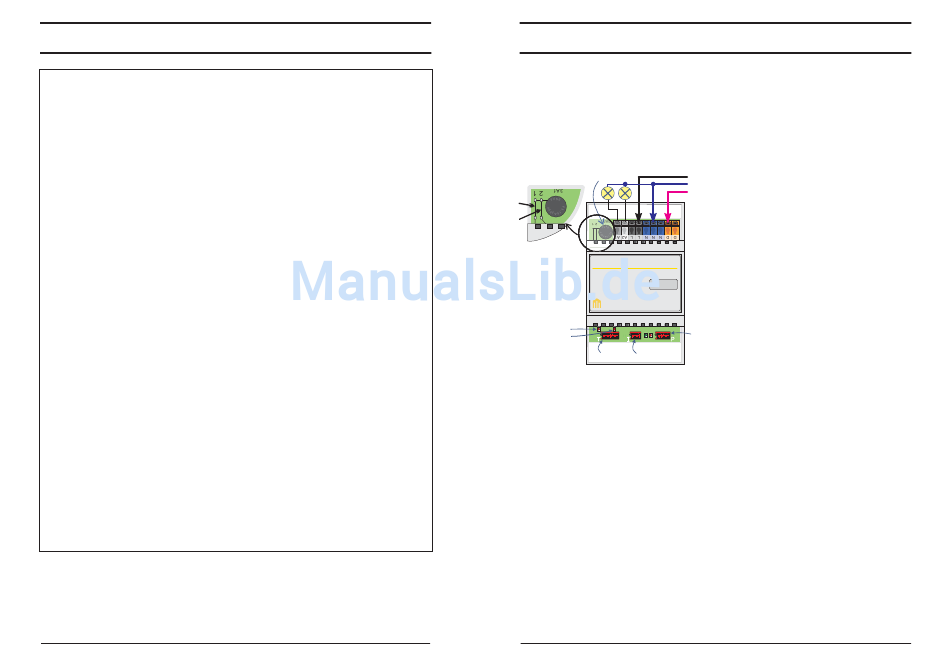

Aktorseite
Feinsicherung
A1
A2
Vergrößerung g
LCN
Local Control Network
LCN-SH+
Sensor-/Aktor Modul
Intelligent Controller
U =230V, P =0.7W
ISSENDORFF
N V
Status LED
Ausgang 1
Ausgang 2
Tastatur- Impulssensor-
anschluss Anschluss
Sensorseite
Der Anschluss
Das Modul hat zwei Anschlussleisten: die Netzseite mit schraublosen Klemmen und
die Sensorseite mit drei Steckverbindern.
Die Klemmen sind wie folgt farblich gekenzeichnet:
Bezeichnung: Farbe: Funktion:
D,D orange Datenleitung
N,N,N blau Neutralleiter
L,L schwarz Phase
2 grau Ausgang 2 (schaltet intern gegen abgesicherte Phase)
1 weiß Ausgang 1 (schaltet intern gegen abgesicherte Phase)
Hinweis: Die LCN-SH Module sind intern fest auf das Schalten/Dimmen der Phase
verdrahtet.
Die Netzklemmen sind nach VDE spannungsfest bis max. 4kV. Zusätzliche Maßnah-
men gegen betriebsbedingte Überspannungen sind in der Regel nicht erforderlich.
(Blitzschutzmaßnahmen sind wie üblich vorzusehen.) Die Leistungs- ausgänge sind
bis 500V~ spannungsfest (max. Pulsspannung nach IEC801-4: 1kV). Da die
elektronischen Schalter im LCN-Modul im Stromnulldurchgang abschalten, sind auch
bei induktiven Verbrauchern keine nennenswerten Störpegel zu erwarten.
LCN-SH+
Anwendung
Der LCN-SH+ Baustein wird in
Phase
trockenen Räumen in Verteilungen und
N
Daten
Unterverteilungen eingesetzt. Er belegt
4TE.
Er verfügt über zwei elektronische
Ausgänge, die unabhängig steuerbar
sind. Die Ausgänge können als
Phasenanschnitt-Dimmer betrieben
werden oder im Schaltbetrieb als
Nullspannungsschalter. Sie verfügen
jeweils über Zeitgeber, die unabhängi-
ge Dimmrampen und Schaltzeiten
ermöglichen.
Zusätzlich stehen drei Sensoran-
Peripherie- schlüsse zur Verfügung, die unabhän-
Anschluss
gig voneinander und von den Ausgän-
gen genutzt werden können.
