KELLER 280.902 Gebrauchsanleitung

Gebrauchsanleitung
Tauchpumpe
Tauchpumpe
Typ 280/287
Typ 280/287

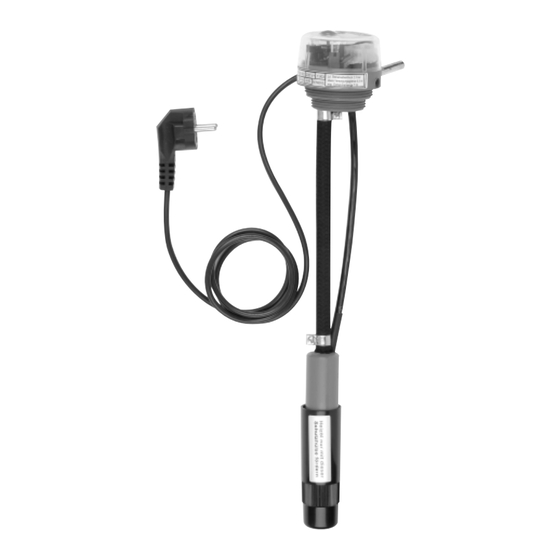

Die OILPRESS-Tauchpumpe Typ 280/287 mit Sicherheitsautomatik
dient zur Förderung von Heizöl aus einem Vorratsbehälter zu einer
oder mehreren Verbraucherstellen. Die Sicherheitsautomatik nach
DIN EN 12514-1 hat die Aufgabe, den Druck in der Versorgungsleitung
zu überwachen. Die Tauchpumpe ist ein vormontiertes Bauelement.
Ihre Vorteile liegen in der kurzen Montagezeit und einfachen Hand-
habung. Durch abgestufte Anschlussgewinde (G 1
sich das Gerät in jeden gebräuchlichen Tank einschrauben. Die Ein-
baulänge ist abgestimmt auf eine Tankhöhe von 1,6 m. Bei niedereren
Tanks kann die Schlauchleitung gekürzt werden, wobei darauf zu
achten ist, dass zwischen Pumpe und Tankboden ein Abstand von
ca. 4 cm eingehalten wird. Bei der OILPRESS-Tauchpumpe Typ 280/287
ist die Bedienung sehr einfach und der Stromverbrauch durch die Auf-
nahmeleistung von 8 W minimal.
Aufbau und Funktion
Die Tauchpumpe besteht aus einer Pumpe und einem Sicherheits-
schalter. Beide Teile sind mit einem Gewebeschlauch und einem
Elektrokabel verbunden. An dem Gerät befindet sich ein Rohran-
schlussstutzen sowie ein ca. 1 m langes Kabel mit Stecker.
Pumpe
Die Pumpe ist eine elektromagnetisch angetriebene Kolbenpumpe.
Die Pumpeninnenteile wie Kolben, Führungsrohr und Saugstutzen
mit den entsprechenden Ventilen können leicht ausgewechselt werden.
Außerdem ist auf der Saugseite ein leicht austauschbarer Filter
(Maschenweite 0,1 mm) angebracht. Das gesamte elektr. System ist
vergossen. Die Stromaufnahme der Pumpe beträgt 8 W. Der max.
Staudruck liegt bei ca. 3,5 bar.
Behälteranschlussstück
Das Behälteranschlussstück ist ein zweiteiliges Kunststoffgehäuse,
das auf der Unterseite mit einem G 1
versehen ist. Im Sicherheitsschalter sind untergebracht: Druckwächter,
Starter, Klemmleiste und Ablassschraube zum Entleeren der Versor-
gungsleitung.
Druckwächter
Der Druckwächter ist werkseitig eingestellt. Er überwacht den Öldruck
in der Versorgungsleitung. Bei Stromausfall, Ölmangel oder Leitungs-
bruch baut sich der vorhandene Staudruck von 2,0 bar ab. Wird
dabei der Abschaltdruck von 0,8 bar erreicht, unterbricht die Steuer-
einrichtung den Stromkreis. Die Förderung des Heizöles ist somit
unterbrochen. Bei Wiederinbetriebnahme wird durch die Betätigung
des Startknopfes der Stromkreis geschlossen, die Pumpe fördert
erneut Heizöl.
Montage
Die Tauchpumpe wird durch einen der Stutzen am Ölvorratsbehälter
in den Tank eingeführt. Die Pumpe sollte in ihrer Endstellung etwa
4 cm über dem Tankboden hängen. Dies ist besonders zu beachten
wenn der Behälter niedriger als 1,6 m ist. Nach Einschrauben des Be-
hälteranschlussstücks und Anschluss der Versorgungs- und Elektro-
leitung ist die Pumpe betriebsbereit. Ein besonderes Ausrichten des
Gerätes ist nicht erforderlich, da die Steuereinrichtung vollkommen
lageunabhängig arbeitet!
Die Verbindung zwischen Tauchpumpe und Druckleitung erfolgt mittels
eines Absperrventils. Die Führung der Druckleitung im Haus selbst
kann beliebig erfolgen. Da bei keiner Ölentnahme der max. Staudruck
erzeugt wird, ist es erforderlich, vor den Feuerstätten ein Absperrventil
und einen Öldruckregler einzubauen.
Elektrischer Anschluss
Das Gerät wird anschlussfertig mit Kabel und montiertem Stecker
geliefert.
Art. 280.902/287.902
1 / und G 2), lässt
2
1 / und G 2 - Einschraubgewinde
2
Wilhelm Kell er
GmbH & Co. KG
Herdweg 1
72147 Nehren
DIN EN 12514-1
Technische Daten
Spannung
Stromart
Aufnahmeleistung
Schutzart
Gewicht
Abschaltung durch Sicherheits-
automatik bei Druckabfall unter
max. zul. Betriebsüberdruck
max. Entnahmemenge
Obere Versorgungsgrenze
Rohranschluss
Behälteranschlussstück
Maße
230 V
~ 50 Hz
ca. 8 W
IP 54
ca. 1 kg
ca. 0,8 bar
ca. 2,5 bar
bei 8 m Förderhöhe 7 l/h
8,5 m
8 mm
G 1 1 / + G 2
2
Ø 36 mm, L = 1580 mm
