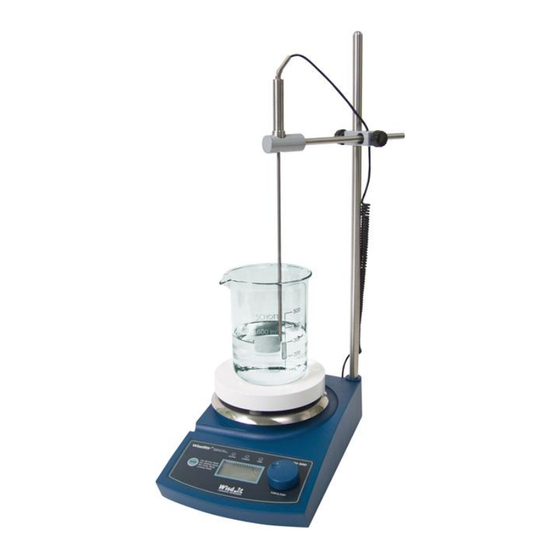

- Seite 1 MSH-D Heizplatten-Magnetrührer Bedienungsanleitung Hotplate Magnetic Stirrer Operating Manual gilt für / written for MSH -20D / -30D / -50D witeg Labortechnik GmbH...
-
Seite 2: Inhaltsverzeichnis
www.witeg.de (English manual at page 12) Inhaltverzeichnis 1 Vorwort ........................1 2 Sicherheitsanweisungen ................... 1 2.1 Symbolerklärungen ......................1 2.2 Anweisungen ........................1 3 Produktbeschreibung ....................3 3.1 Hauptmerkmale ....................... 3 3.2 Gesamtübersicht ......................3 3.3 Bedienoberfläche ......................4 3.4 Rückansicht ........................4 3.5 Komponentenbeschreibung ................... -
Seite 3: Vorwort
MSH-D Heizplatten-Magnetrührers. Mit einem Gerät der Marke Wisd haben Sie eine sehr gute Wahl getroffen. Lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Neben den Sicherheitshinweisen und der Funktionsbeschreibung finden Sie hier auch die wichtigsten technischen Parameter. - Seite 4 www.witeg.de Dieses Gerät darf nur an Stromkreisen mit Personen-Schutzschalter (RCD) betrieben werden. Achten Sie auf einen ausreichend großen Leiterquerschnitt wenn Sie Verlängerungskabel anschließen. Falls unübliche Geräusche und Gerüche oder Rauch auftreten, ziehen Sie unverzüglich den Netzstecker heraus und kontaktieren Sie Ihren Vertriebspartner oder den Hersteller. ...
-
Seite 5: Produktbeschreibung
Sicherheit am Arbeitsplatz. Überhitzungs- und Überlastungsschutz. Einfache Justierbarkeit. 3.2 Gesamtübersicht (Die folgenden Abbildungen zeigen den MSH-20D, die Komponenten der Typen 30D und 50D sehen unterschiedlich aus, haben aber die gleiche Funktion.) Stativsockel Heizplatte... -
Seite 6: Bedienoberfläche
www.witeg.de 3.3 Bedienoberfläche Rührleuchte Timerleuchte Heizleuchte Digitale LCD MODE Taste Jog-Shuttle Anzeige Drehknopf 3.4 Rückansicht Buchse für Netzstecker Netzschalter Buchse für Temperatursensor 3.5 Komponentenbeschreibung SV: (eng.: set value), eingestellter Wert (obere Zeile im Display, außer Sperrmodus) PV: (eng.: present value), aktueller vom Gerät gemessener Wert (untere Zeile im Display, im Sperrmodus auch obere Zeile) LCD: (eng.: liquid crystal display), digitale LCD Anzeige MODE Taste... -
Seite 7: Verpackungsinhalt
SS110 Teflonbeschichteter Temperatursensor PT100 für MSH-30D DH.WHP503021 RD100 Edelstahl Stativstange, 12,7 mm, Länge 390 mm für MSH-30D DH.WHP503011 CL200 Blockschelle + Halter für Temperatursensor DH.WHP503012 für MSH-20D/ -30D/ -50D/ -55D SS200 Temperatursensor PT100 DH.WHP503030 für MSH-20D/ -50D/ -55D SS210 Teflonbeschichteter Temperatursensor PT100 DH.WHP503031 für MSH-20D/ -50D/ -55D... -
Seite 8: Funktionsbeschreibung
www.witeg.de ausreichend großen Abstand zur Heizplatte haben. 8. Überprüfen Sie alle Verbindungen auf festen Sitz. 9. Stellen Sie sicher, dass allen Sicherheitsanweisungen Folge geleistet wurde. 10. Schließen Sie das Gerät an das Netz an. 11. Schalten Sie das Gerät mit dem Netzschalter ein. 12. -
Seite 9: Rührvorgang
www.witeg.de 6.2 Rührvorgang Unmittelbar nach dem Einschalten befinden Sie sich im Menü „Drehzahl einstellen“. Sie erkennen dieses Menü an „RPM“ hinter SV und PV auf dem Display. Wenn Sie ohne Heizung und Zeitverzögerung arbeiten möchten, können Sie in diesem Menü... -
Seite 10: Sperrmodus
www.witeg.de Durch Drehen am Jog-Shuttle stellen Sie die Zeit ein, bis das Gerät automatisch die Heizung abschaltet und den Rührbetrieb einstellt. Bestätigen Sie den eingestellten Wert durch Druck auf den Jog-Shuttle, die Verzögerungszeit beginnt sofort abzulaufen. Möchten Sie keine Verzögerungszeit einstellen, drücken Sie die MODE Taste und wechseln damit in den Sperrmodus. -
Seite 11: Fehlerbehebung
www.witeg.de 8 Fehlerbehebung Störung Mögliche Ursachen und Lösungen Überprüfen Sie, ob Netzspannung vorhanden ist. Überprüfen Sie den Netzanschluss und das Stromkabel auf Fehler in der korrekten Anschluss und Unversehrtheit. Stromversorgung Überprüfen Sie ob den Hauptschalter eingeschaltet ist. ... -
Seite 12: Technische Daten
9 Technische Daten Modell MSH-20D MSH-30D MSH-50D Gesamt Abmessungen (mm) 206x307x99 286x387x99 172x286x97 (B×T×H) Plattengröße (mm) 180x180 260x260 Ø 135 Plattenbeschichtung keramikbeschichtetes Aluminium Drehzahl (U/min) 80 - 1500 Digitale Fuzzy-Regelungstechnik mit Jog-Shuttle Drehknopf Regler (Drehen + Drücken) Temperaturbereich (°C) -
Seite 13: Garantieurkunde
www.witeg.de 10 Garantieurkunde Garantieurkunde für L a b o r g e r ä t e Die Qualität und alle Funktionen wurden vom Hersteller vor dem Versand geprüft. Wir gewähren Ihnen deshalb vom Zeitpunkt des Kaufdatums zwei Jahre Garantie Beschädigungen durch Naturkatastrophen oder unsachgemäße Nutzung durch den Kunden sind von dieser Garantie ausgeschlossen. - Seite 14 www.witeg.de Contents 1 Introduction ......................13 2 Safety Instructions ....................13 2.1 Description of Symbols ....................13 2.2 Instructions ........................13 3 Product description ....................15 3.1 Key features ........................15 3.2 General survey ......................15 3.3 Display ........................... 15 3.4 Reverse side ........................
-
Seite 15: Introduction
Thank you for purchasing our MSH-D Hotplate Magnetic Stirrer. You did a good choice buying Wisd product. Before use, please read this manual and use it properly. To cover the user’s health and avoid the product’s destruction you have to follow the safety instructions of the second chapter. - Seite 16 www.witeg.de Only use extension cables with sufficient cable cross section. Do not touch the device with wet hands during the usage because this might cause an electrical shock. If unexpected sound, smell or smog is generated by the device, pull out the main plug and contact the manufacturer or your supplier immediately.
-
Seite 17: Product Description
Connection for external temperature sensor available to measure the liquid’s temperature directly. Integrated socket for sensor stand. Easy to justify. 3.2 General survey (MSH-20D is pictured, differences in look to the other MSH-D models have do not affect functionality) Sensor rod socked Hotplate 3.3 Display... -
Seite 18: Reverse Side
www.witeg.de 3.4 Reverse side Socket for power plug Socket for Main switch temperature sensor 3.5 Term description SV: set value (upper line in LCD) PV: present value, measured by the device (lower line in LCD) LCD: liquid crystal display MODE button ... -
Seite 19: Additional Accessories
Teflon-coated temperature sensor PT100 for MSH-30D Stainless steel stand rod, 12,7mm, length 390 mm for MSH-30D DH.WHP503011 Holder for temperature sensor + clamp DH.WHP503012 for MSH-20D/ -30D/ -50D/ -55D Temperature sensor PT100 DH.WHP503030 for MSH-20D/ -50D/ -55D Teflon -coated temperature sensor PT100 DH.WHP503031... -
Seite 20: Job Description
www.witeg.de sensor holder clamp temperature sensor stand rod Check space between heating plate and sensor cable! 6 Job description 6.1 Menu structure justify keyboard shortcut main switch „on“ set speed set temperature set delay time key lock witeg Labortechnik GmbH, MSH-D Hotplate Magnetic Stirrer... -
Seite 21: Set Speed
www.witeg.de 6.2 Set speed First menu item after switching the device on is the menu “set speed”. The stirring lamp is blinking. You can recognize the menu at “RPM“ behind SV and PV. Speed is from 80 rpm till 1500 rpm adjustable in 5 rpm-steps. ... -
Seite 22: Key Lock
www.witeg.de Turn the Jog-Shuttle knob to set your delay time. Push the Jog-Shuttle if you reached the desired value to confirm it. With the confirmation the timeframe is elapsing. If you want to change the value after confirmation, you have to push the Jog-Shuttle once again. -
Seite 23: Troubleshooting Guide
www.witeg.de 8 Troubleshooting Guide Situation Confirmations and Solutions Check the supplied voltage is present. Check the power connection and the power cord for Power Failure proper connection and integrity. Check if the MAIN Power Switch is “ON”. ... -
Seite 24: Technical Data
9 Technical data Modell MSH-20D MSH-30D MSH-50D 206x307x99 286x387x99 172x286x97 Dimension (w x d x h mm) 180x180 260x260 Ø 135 Plate Size (mm) Material (Plate) Ceramic Coated Aluminum (Chemical / Acid Resistance) Powder Coated Powder Coated Material (Body) -
Seite 25: Certificate
www.witeg.de 10 Certificate Certificate LABORATORY INSTRUMENTS The quality and all features were checked by the manufacturer before the shipment. We grant from date of purchase two years guaranty This certificate excludes damages by natural disasters or incorrect usages by the costumer. Please look on your account and complete following table: Article MSH-D Hotplate Magnetic Stirrer...
