Busch-Komfortschalter

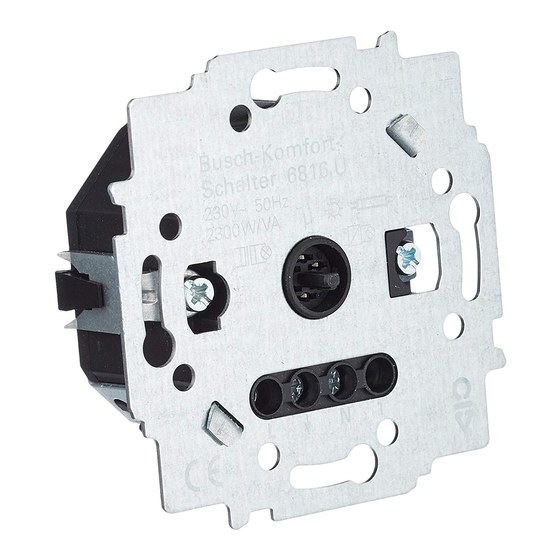

Relais-Einsatz 6816 U
®
für Busch-Komfortschalter
-Sensor 6815-xxx
Pos: 7 /35x28/35 Mehrsprachig/Art und Sprache der Doku/Betriebsanleitung/Betriebsanleitung nor-swe-fin @ 0\mod100_1.doc @ 1335
Bruksanvisning
NOR
Må leses nøye og oppbevares
Bruksanvisning
SWE
Läs noggrant och spara
Käyttöohje
FIN
Lue huolellisesti ja säilytä
Pos: 8 /35x28/35 Mehrsprachig/Sicherheitshinweise/Sicherheitshinweise 230V/Sicherheitshinweise 230V nor-swe-fin @ 0\mod16_1.doc @ 927
Sikkehetsanvisninger
Arbeider på 230V-nettet må bare utføres av
fagpersonell innen elektro! Før montering og
demontering må nettspenningen kobles ut!
Hvis installasjons- og betjenings-henvisningene
ikke overholdes, kan det oppstå brann eller
andre faremomenter!
Pos: 9 /35x28/35 Mehrsprachig/Inhalt/xx_Sonder-Dokumentationen/6816/6816_Automatikschalter_nor-swe-fin @ 0\mod_1208517229804_1.doc @ 15216
Tekniske data Tekniska data
Nominell spenning: Nominell spänning:
Nominell effekt: Nominell effekt:
Temperaturområde: Temperaturområde:
Tapseffekt: Effektförlust:
Koblingskontakt: Kopplingskontakt:
(åpningskontakt) (öppningskontakt)
Beskyttelsesart: Skyddsklass:
Skumringssensor Skymningssensor
(manuell): (manuellt):
Utkoblingsforsinkelse Avstängningsfördröjning
(manuell): (manuellt):
Registrering Avkänning
– horisontal: – horisontell:
– vertical: – vertical:
Rekkevidde Aktionsradie
– forover maks.: – framåt max:
– sideveis maks: – sidan max:
Montasjehøyde: Monteringshöjd:
Ledningslengde ekstraapparatinngang Kabellängd sidoapparatsingång:
(vilkårlig antall taster): (godtyckligt antal brytare):
Funksjon Funktion
Rele-innsatsen 6816 U kobler tilkoblede Reläinsatsen 6816 U kopplar anslutna förbrukare
forbrukere etter måling eller ved manuell efter registrering eller manuell aktivering via sensor
betjening fra sensor 6815-xxx. 6815-xxx.
4 forskjellige driftsmåter er mulig (se betjening). 4 olika driftlägen är möjlga (se Betjäning).
Komfortbryteren er ingen Komfort-brytaren är ingen närvaro- eller
bevegelses- eller til stede-melder! rörelsedetektor! Den är endast avsedd för
Den brukes kun til automatisk automatisk styrning av belysning.
kobling av belysning.
Montering Montering
Nettspenningen slås av! Koppla ifrån nätspänningen!
Rele-innsats 6816 U til installasjon i fast vegg i Reläinsatsen 6816 U skall monteras i en
en innfelt boks ifølge DIN 49073-1 eller i en underputsdosa enligt DIN 49073-1 eller
tilsvarende utenpåliggende boks. motsvarande påputskåpa.
Ved første igangsetting eller tilkopling av Vid första idrifttagandet eller vid påkoppling av
spenning må man vente til starttiden på 1 spänning måste uppstartningstiden på 1 minut
min for apparatet er utløpt (LED blinker) avväntas (LEDn blinkar).
Registreringsområde Avkänningsområde
Fig. 1; Kuva 1
Registreringsområde vertikalt Avkänningsområde vertikalt
Valvonta-alue pystysuora
Belastningstyper Lasttyper
● Lyspærer maks.2300 W ● Glödlampor max.2300 W
● 230 V halogenlamper maks.1200 W ● 230 V halogenlampor max. 1200 W
● Lavspenning halogenlamper med konvensjonell ● Lågvoltshalogenlampor med vanliga eller
eller elektronisk transformator maks. 2300 W elektroniska transformatorer max.2300 W
● Energisparelamper maks.7W – 500W ● Energisparlampor max.7W – 500 W
● Lysstoffrør maks. 2300 W cos φ = 0,5 ● Lysrörslampor max. 2300 W cos φ = 0,5
Parallelkompensasjon maks. C=140 µF Parallellkompensation max. C=140 µF
● LED-lyskilder 3W – 500 W ● LED-lampor 3 W – 500 W
Det må tas hensyn til en Observera transformatoreffektförlust på ca. 5%.
transformatortapseffekt på ca. 5 %!
Säkerhetsanvisningar Turvaohjeet
Arbeten på 230V:s nätet får utförs endast av Töitä 230V-verkossa saavat suorittaa vain
elfackmän! Koppla från nätspänningen före sähköalan ammattihenkilöt! Kytke irti verkosta
montering och demontering! ennen asennusta tai purkua!
Om installations- och bruksanvisningar inte Jos asennus- ja käyttöohjeita ei noudateta,
beaktas, kan brand och andra faror uppstå! saattavat palo- ja muita vaaroja syntyä.
Tekniset tiedot
Nimellisjännite:
Nimellisteho:
Lämpötila-alue:
Tehohäviö:
Kytkinkontakti: (avauskontakti)
Kotelointiluokka:
Hämäräanturi
(manuaalisesti):
Poiskytkentäviive
(manuaalisesti):
Valvonta
– vaakasuora:
– pystysuora:
Toimintasäde
– eteenpäin kork:
– sivuttain kork:
Asennuskorkeus:
Johdon pituus sivulaitetulo
(mielivaltainen kytkinmäärä):
Toiminto
Yleisreleyksikkö 6816 U kytkee liitetyn kuluttajan
rekisteröinnin tai manuaalisen käytön jälkeen
sensorin 6815-xxx kautta.
Mahdollista on neljä eri käyttötapaa (katso käyttö).
Mukavuuskytkin ei ole liiketunnistin tai liikeilmaisin!
Se on ainoastaan valaistuksen automaattiseen
kytkentään.
Asennus
Kytke pois verkkojännite!
Yleisreleyksikkö 6816 U on asennettava DIN
49073-1 mukaiseen UP-rasiaan tai vastaavaan
upotettuun rasiaan.
Odota ensimmäisen käyttöönoton tai jännitteen
kytkennän yhteydessä laitteen 1 minuutin
käynnistysaika (LED vilkkuu).
Valvonta-alue
Fig. 2; Kuva 2
Registreringsområde horisontalt Avkänningsområde horisontellt
Valvonta-alue vaakasuora
Kuormitustavat
● Hehkulamput maks. 2300 W
● 230 V halogeenilamput maks. 1200 W
● Pienjännitehalogeenilamput tavanomaisella tai
elektronisella muuntajalla maks. 2300 W
● Energiansäästölamput 7 W – 500 W
● Loisteputket maks. 2300 W cos φ = 0,5
Rinnakkaiskompensointi maks. C=140 µF
● LED-valaisimet 3 W – 500 W
Huomioi muuntajan n. 5 %:n hukkateho!
Tilkobling
0173-1-7133
Rev. 1 En ekstraapparattilkobling er mulig både
mot L, N og mot utgangen .
02.07.2007
Fig. 3; Kuva 3
L
N
L N 1
6816 U med ekstraapparattilkobling
(f.eks. 2020 US)
6816 U sivulaiteliitännällä
(esim. 2020 US)
Betjening
Rele-innsats 6816 U kan utelukkende
brukes med komfort-touchsensor
6815-xxx.
Fig. 5; Kuva 5
230 V~, ±10%, 50 Hz
Innstilling
2300 W/VA
Med innstillingspotmetere på baksiden av føleren
0°C – +35°C
(fig. 5 pos. 1, 2) kan driftsmåtene,
< 1 W
innkoblingslysstyrken og etterløpstiden til
µ
belysningen stilles inn trinnløst til automatisk
utkobling.
IP 20
0,5 – 300 Lux
1 – 10 Min.
170 °
+/- 5 °
5 m
3 m
0,8 m – 1,2 m
max. 100 m
