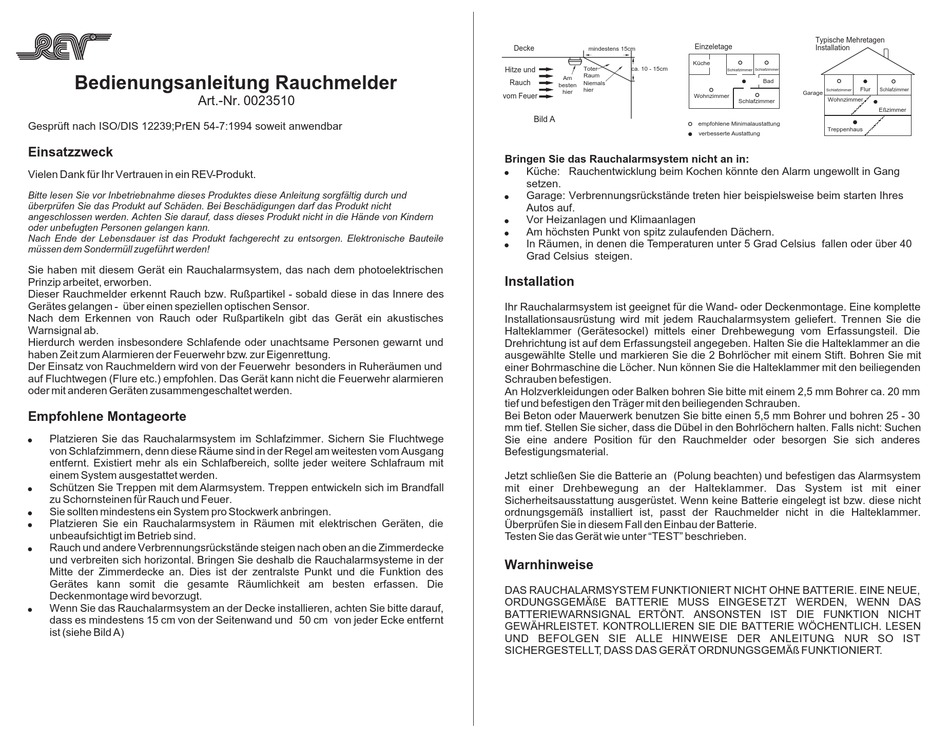

REV 0023510 Bedienungsanleitung

Bedienungsanleitung Rauchmelder
Art.-Nr. 0023510
Gesprüft nach ISO/DIS 12239;PrEN 54-7:1994 soweit anwendbar
Einsatzzweck
Vielen Dank für Ihr Vertrauen in ein REV-Produkt.
Bitte lesen Sie vor Inbetriebnahme dieses Produktes diese Anleitung sorgfältig durch und
überprüfen Sie das Produkt auf Schäden. Bei Beschädigungen darf das Produkt nicht
angeschlossen werden. Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern
oder unbefugten Personen gelangen kann.
Nach Ende der Lebensdauer ist das Produkt fachgerecht zu entsorgen. Elektronische Bauteile
müssen dem Sondermüll zugeführt werden!
Sie haben mit diesem Gerät ein Rauchalarmsystem, das nach dem photoelektrischen
Prinzip arbeitet, erworben.
Dieser Rauchmelder erkennt Rauch bzw. Rußpartikel - sobald diese in das Innere des
Gerätes gelangen - über einen speziellen optischen Sensor.
Nach dem Erkennen von Rauch oder Rußpartikeln gibt das Gerät ein akustisches
Warnsignal ab.
Hierdurch werden insbesondere Schlafende oder unachtsame Personen gewarnt und
haben Zeit zum Alarmieren der Feuerwehr bzw. zur Eigenrettung.
Der Einsatz von Rauchmeldern wird von der Feuerwehr besonders in Ruheräumen und
auf Fluchtwegen (Flure etc.) empfohlen. Das Gerät kann nicht die Feuerwehr alarmieren
oder mit anderen Geräten zusammengeschaltet werden.
Empfohlene Montageorte
Platzieren Sie das Rauchalarmsystem im Schlafzimmer. Sichern Sie Fluchtwege
von Schlafzimmern, denn diese Räume sind in der Regel am weitesten vom Ausgang
entfernt. Existiert mehr als ein Schlafbereich, sollte jeder weitere Schlafraum mit
einem System ausgestattet werden.
Schützen Sie Treppen mit dem Alarmsystem. Treppen entwickeln sich im Brandfall
zu Schornsteinen für Rauch und Feuer.
Sie sollten mindestens ein System pro Stockwerk anbringen.
Platzieren Sie ein Rauchalarmsystem in Räumen mit elektrischen Geräten, die
unbeaufsichtigt im Betrieb sind.
Rauch und andere Verbrennungsrückstände steigen nach oben an die Zimmerdecke
und verbreiten sich horizontal. Bringen Sie deshalb die Rauchalarmsysteme in der
Mitte der Zimmerdecke an. Dies ist der zentralste Punkt und die Funktion des
Gerätes kann somit die gesamte Räumlichkeit am besten erfassen. Die
Deckenmontage wird bevorzugt.
Wenn Sie das Rauchalarmsystem an der Decke installieren, achten Sie bitte darauf,
dass es mindestens 15 cm von der Seitenwand und 50 cm von jeder Ecke entfernt
ist (siehe Bild A)
Decke
mindestens 15cm
Hitze und Toter ca. 10 - 15cm
Raum
Am
Rauch Niemals
besten
hier
hier
vom Feuer
Bild A
Bringen Sie das Rauchalarmsystem nicht an in:
Küche: Rauchentwicklung beim Kochen könnte den Alarm ungewollt in Gang
setzen.
Garage: Verbrennungsrückstände treten hier beispielsweise beim starten Ihres
Autos auf.
Vor Heizanlagen und Klimaanlagen
Am höchsten Punkt von spitz zulaufenden Dächern.
In Räumen, in denen die Temperaturen unter 5 Grad Celsius fallen oder über 40
Grad Celsius steigen.
Installation
Ihr Rauchalarmsystem ist geeignet für die Wand- oder Deckenmontage. Eine komplette
Installationsausrüstung wird mit jedem Rauchalarmsystem geliefert. Trennen Sie die
Halteklammer (Gerätesockel) mittels einer Drehbewegung vom Erfassungsteil. Die
Drehrichtung ist auf dem Erfassungsteil angegeben. Halten Sie die Halteklammer an die
ausgewählte Stelle und markieren Sie die 2 Bohrlöcher mit einem Stift. Bohren Sie mit
einer Bohrmaschine die Löcher. Nun können Sie die Halteklammer mit den beiliegenden
Schrauben befestigen.
An Holzverkleidungen oder Balken bohren Sie bitte mit einem 2,5 mm Bohrer ca. 20 mm
tief und befestigen den Träger mit den beiliegenden Schrauben.
Bei Beton oder Mauerwerk benutzen Sie bitte einen 5,5 mm Bohrer und bohren 25 - 30
mm tief. Stellen Sie sicher, dass die Dübel in den Bohrlöchern halten. Falls nicht: Suchen
Sie eine andere Position für den Rauchmelder oder besorgen Sie sich anderes
Befestigungsmaterial.
Jetzt schließen Sie die Batterie an (Polung beachten) und befestigen das Alarmsystem
mit einer Drehbewegung an der Halteklammer. Das System ist mit einer
Sicherheitsausstattung ausgerüstet. Wenn keine Batterie eingelegt ist bzw. diese nicht
ordnungsgemäß installiert ist, passt der Rauchmelder nicht in die Halteklammer.
Überprüfen Sie in diesem Fall den Einbau der Batterie.
Testen Sie das Gerät wie unter "TEST" beschrieben.
Warnhinweise
DAS RAUCHALARMSYSTEM FUNKTIONIERT NICHT OHNE BATTERIE. EINE NEUE,
ORDUNGSGEMÄßE BATTERIE MUSS EINGESETZT WERDEN, WENN DAS
BATTERIEWARNSIGNAL ERTÖNT. ANSONSTEN IST DIE FUNKTION NICHT
GEWÄHRLEISTET. KONTROLLIEREN SIE DIE BATTERIE WÖCHENTLICH. LESEN
UND BEFOLGEN SIE ALLE HINWEISE DER ANLEITUNG. NUR SO IST
SICHERGESTELLT, DASS DAS GERÄT ORDNUNGSGEMÄß FUNKTIONIERT.
Typische Mehretagen
Einzeletage
Installation
Küche
Schlafzimmer Schlafzimmer
Bad
Flur
Schlafzimmer
Garage
Wohnzimmer
Wohnzimmer
Schlafzimmer
empfohlene Minimalaustattung
Treppenhaus
verbesserte Austattung
Schlafzimmer
Eßzimmer
