OERTLI RS 813 Funk Montage- Und Bedienanleitung Seite 6

_________________________________________________
Flexible Leitung
H05RN 2x0,75
OT‐Anschussbox
23.03.2010

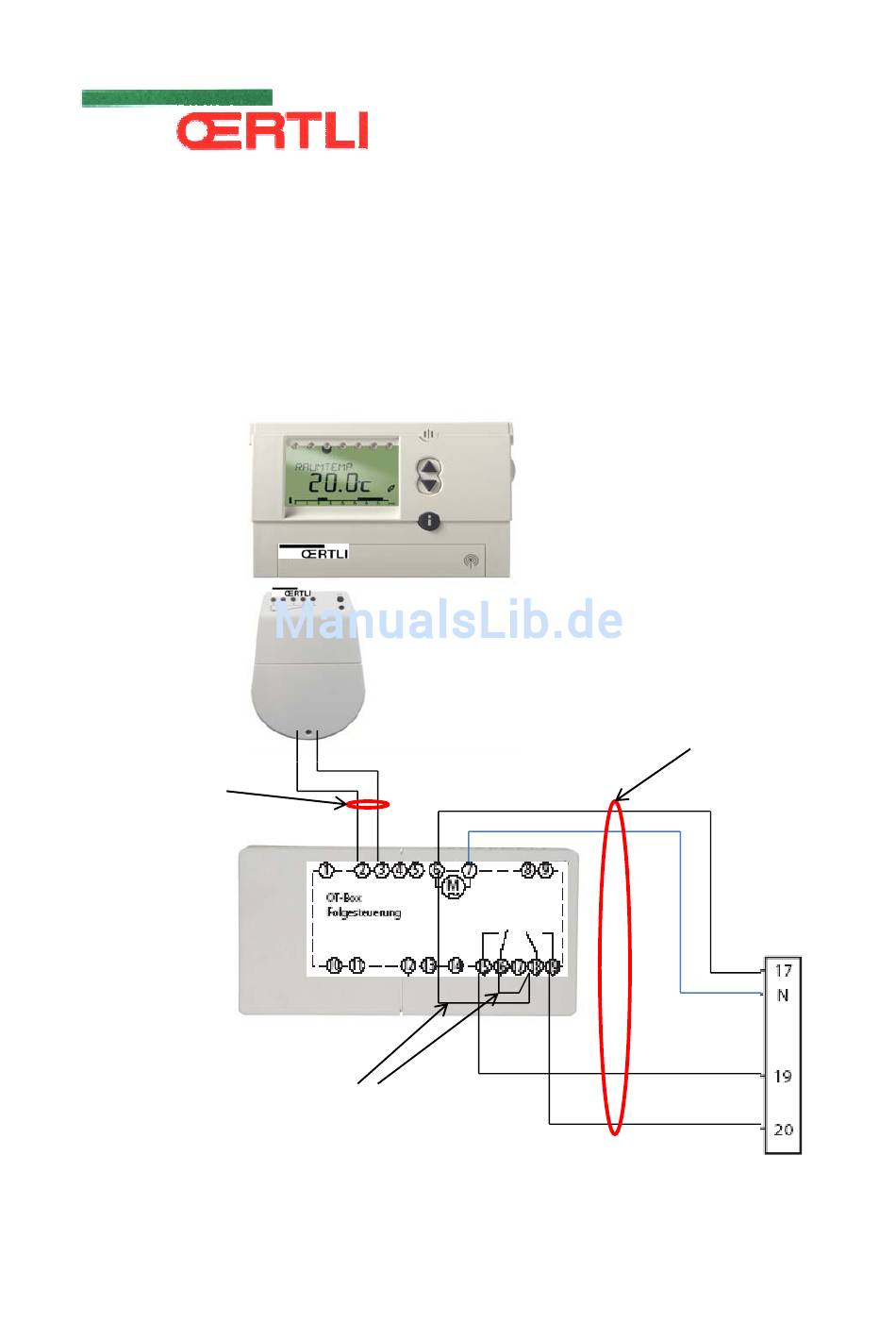

Elektrischer Anschluss RS 813 Funk
Kabelbrücken müssen
bauseitig montiert werden
Funksender (Raumgerät)
Funkempfänger
ST ST
II I
191903
Flexible Leitung
H07RN F 5G 1,5 H07RN‐F 5G 1 5
ST
II
ST
I
Anschlussklemmen
ÖK Kessel
6
