inprojal elektrosysteme ROJAL SAT Bedienungsanleitung
Bedienungsanleitung
ROJAL SAT ist eine Zeitschaltuhr zur Steuerung eines 230 V AC ‐ Rollladen‐ bzw. Jalousieantriebes.
Die funktionelle Ausstattung: ASTRO‐Funktion, Tages‐/Wochenprogramm, Urlaubsschaltung,
Tippbetrieb, einstellbare Motorlaufzeit, Wende‐/Lüftungsfunktion, automatische Umstellung Winter‐/
Sommerzeit, einstellbare Komfort‐Position (Teilabsenkung), Display mit Hintergrundbeleuchtung
(6 Farbvarianten), Anschluss für einen optionalen Sonnen‐/Dämmerungssensor, alle Menüpunkte /
Einstellungen im Klartext. Das Einbaumaß von 50 x 50mm (nach DIN 49075) ermöglicht den Einbau
des Gerätes in die meisten Standard‐Schalterprogramme der führenden Schalterhersteller.
Wochentag
AUF
STOP
nächste Schaltzeit
AB
KOMFORT
Anschlussbild
Die Zeitschaltuhr ist nicht dafür bestimmt, von Personen / Kindern mit eingeschränkten
physischen oder geistigen Fähigkeiten oder mangels Erfahrung / Wissen benutzt werden,
es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

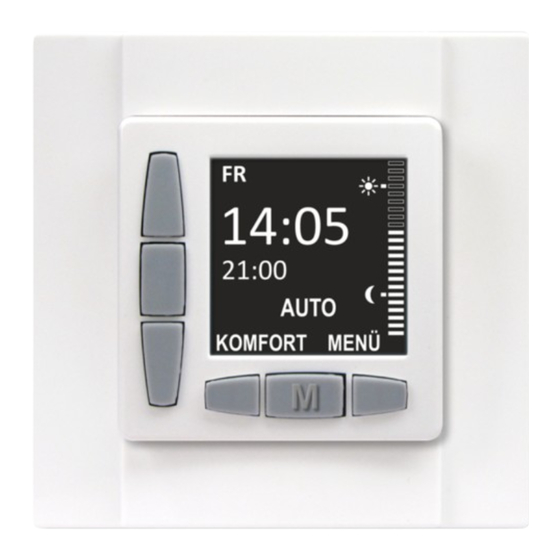

ROJAL SAT ‐ Zeitschaltuhr
Sensor‐Anzeigen
(falls Sensor angeschlossen)
Grenzwert „Sonne"
aktuelle Außenhelligkeit
Grenzwert „Dämmerung"
MENÜ
MODE
Technische Daten
Betriebsspannung:
230V / 50Hz
Schaltspannung:
250V AC
Schaltvermögen:
3A (cos phi=1)
Temperaturbereich:
0°C bis +45°C
Motorlaufzeit:
0‐180 sek.
Ganggenauigkeit:
< 3 sek. / Tag
Gangreserve:
≥ 72 Stunden
Anschlussklemmen:
max. 2,5mm²
Leistungsaufnahme:
< 1 W
Schutzgrad:
IP 40
Schutzklasse:
II
Einstellbereiche des Helligkeitssensors:
Sonnenfunktion
5‐70 kLux
Dämmerungsfunktion
1‐500 Lux
ACHTUNG! Arbeiten am 230V – Netz
dürfen nur von autorisiertem
Fachpersonal durchgeführt werden!
Bedienung
AUF < 1 sek.
Tippbetrieb oder Auffahren (falls Tippbetrieb deaktiviert ist)
AUF > 1 sek.
Auffahren
AB < 1 sek.
Tippbetrieb oder Abfahren (falls Tippbetrieb deaktiviert ist)
AB > 1 sek.
Abfahren
STOP
Stoppen des laufenden Motors
KOMFORT
Komfort‐Position (Beschattungsposition / Teilabsenkung) anfahren
MODE > 2 sek.
Umschaltung des Betriebsmodi (MAN, AUTO, URLAUB)
MENÜ > 2 sek.
Eingang / Ausgang Programmierung
Durch die Betätigung der Taste MODE (M) > 2 sek. wird zwischen den verfügbaren Betriebsmodi
umgeschaltet. Es stehen 3 Modi zur Auswahl:
MAN Manuelle Bedienung (Zeitautomatik und Sensorfunktionen deaktiviert)
AUTO Zeitautomatik und Sensorfunktionen (falls Sensor vorhanden) sind aktiv
URLAUB Zeitautomatik, Zufallsgenerator und Sensorfunktionen (falls vorhanden) sind aktiv
Im Betriebsmodus URLAUB wird zusätzlich zur Zeitautomatik der Zufallsgenerator aktiviert. Die
Schaltzeiten werden dadurch zufällig um 1‐30 Minuten verzögert. Die nächste Schaltzeit wird im
Display entsprechend mit dem Symbol „+" angezeigt (z.B. 21:00+).
Umstellung Sommer‐/Winterzeit
Die Umstellung Sommerzeit <‐> Winterzeit erfolgt anhand des Datums automatisch. Bei Bedarf
kann diese im Menü‐Punkt EINSTELLUNGEN / SO‐/WINTERZEIT ausgeschaltet werden.
Beleuchtung und die Farbschema des Displays
Das Farbschema des Displays kann im Menü‐Punkt EINSTELLUNGEN/FARBSCHEMA eingestellt
werden. Die LCD‐Beleuchtung wird nach 5min. im Standby‐Betrieb ausgeschaltet und schaltet sich
bei der nächsten Zustandsänderung automatisch ein (eine Taste wird betätigt, ein Schaltvorgang
wird ausgelöst, der Grenzwert einer der Sensorfunktionen wurde über‐/unterschritten).
Alle Einstellungen, Schaltzeiten etc. bleiben dauerhaft gespeichert. Lediglich die aktuelle Uhrzeit
und Datum müssen nach einer Stromunterbrechung ≥ 72 Stunden erneut eingestellt werden.
Kurzes Tippen (< 1 sek.) der Tasten AUF / AB dient der schrittweisen Schrägstellung von Jalousie‐
Lamellen bzw. einer genauer Positionierung des Rollladens. Der Tippbetrieb kann im Menü
EINSTELLUNGEN / TIPPBETRIEB jederzeit ein‐ bzw. ausgeschaltet werden.
Die Werkseinstellungen aller Funktionsparameter können bei Bedarf im Menü‐Punkt
EINSTELLUNGEN / RESET wiederhergestellt werden:
Betriebsmodus
MAN
Uhrzeit / Datum
12:00, 01.Juli 2015
Land / Region
DE‐Mitte
ASTRO AUF
Son.‐Aufgang + 0 St.
Sperrzeit AUF
Frühestens um 07:00
ASTRO AB
Son.‐Untergang + 1 St.
Sperrzeit AB
Spätestens um 21:00
‐1‐
Zeitschaltuhr
der
Mögliche Betriebsmodi
Gangreserve
Tippbetrieb
Reset / Werkseinstellungen
Menü‐Sprache
Motorlaufzeit
Tippbetrieb
Wendefunktion
Komfort‐Position
Grenzwert „Sonne"
Grenzwert „Dämmerung"
deutsch
60 sek.
AUS
0 sek.
10% Abschattung
ca. 30 kLux
ca. 4 Lux
