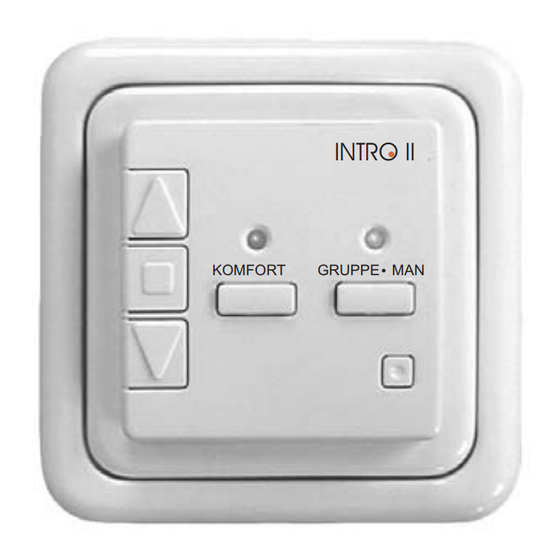

inprojal elektrosysteme INTRO II WS Anleitung
Verwandte Anleitungen für inprojal elektrosysteme INTRO II WS
Inhaltszusammenfassung für inprojal elektrosysteme INTRO II WS
- Seite 1 Integrieren statt Sanieren Moderne Steuerungstechnik für Nachrüstung und Neubau INTRO II WS INTRO II KOMFORT GRUPPE MAN Funk - Wandsender, 2-Kanal INTRO II...
-
Seite 2: Bedienung
Wird der Wandsender in Zusammenbetrieb mit einer Powerline- /Funkmotorsteuerung NERO II RSF für die Fernsteuerung einer NERO II - Gruppe eingesetzt, so muss der Funk-Wandsender auf den NERO II-Betrieb (1-Kanalbetrieb ) umgestellt werden (siehe Abschnitt “Zusammenbetrieb des Funk-Wandsenders INTRO II WS mit NERO II RSF”). INTRO II Bedienung... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Gründe, die für INTRO II WS sprechen Technische Daten Die Lebensdauer der Batterie und die Ladezustand-Kontrolle Technische Daten des Funk-Wandsenders INTRO II WS Funktionsumfang des Funk-Wandsenders INTRO II WS Mit dem INTRO II WS kompatible Funksteuerungen Fernsteuerung eines Funk-Empfängers / einer Empfänger-Gruppe Tippbetrieb Ausführung der Komfort-Funktionen... -
Seite 4: Gründe, Die Für Intro Ii Ws Sprechen
Gründe, die für INTRO II WS sprechen Komfortable Fernsteuerung für Neubauten und zum Nachrüsten Der Funk-Wandsender INTRO II WS ist eine komfortable Lösung zur Fernsteuerung und für die Funk-Nachrüstung unterschiedlicher Elektroanlagen. Durch den Einsatz der entsprechenden INTRO II-Empfänger können Sonnenschutzanlagen (Rollläden, Markisen, Jalousien) und Torantriebe ferngesteuert oder Steckdosen, Licht-, Heizungs- und weitere vergleichbare Anlagen ferngeschaltet werden. -
Seite 5: Technische Daten
Technische Daten Die Lebensdauer der Batterie und die Ladezustand-Kontrolle Der Funk-Wandsender INTRO II WS wird mit einer 12V-Batterie (Typ 23A) versorgt. Die Lebensdauer der Batterie beträgt ca. 2 Jahre und ist von der Schalthäufigkeit des Wandsenders abhängig. Die nachlassende Batteriespannung führt zur Verringerung der Reichweite und Verschlechterung der Funkübertragung. -
Seite 6: Funktionsumfang Des Funk-Wandsenders Intro Ii Ws
Funktionsumfang des Funk-Wandsenders INTRO II WS Mit dem INTRO II WS kompatible Funksteuerungen Der Funk-Wandsender INTRO II WS ist mit allen INTRO II - Empfängern kompatibel und kann mit folgenden Steuerungen eingesetzt werden: Œ Als Hauptbedienstelle des Empfängers INTRO II RS UP: Nach seiner Anmeldung an ein Unterputz-Universalmodul INTRO II RS UP übernimmt der Wandsender die Bedienung... -
Seite 7: Fernsteuerung Eines Funk-Empfängers / Einer Empfänger-Gruppe
Funktionsumfang des Funk-Wandsenders INTRO II WS Fernsteuerung eines Funk-Empfängers / einer Empfänger-Gruppe Für die Fernsteuerung eines Antriebes / einer Anlage vom Funk-Wandsender, muss der Wandsender auf dem Funkempfänger des Antriebes / der Anlage angemeldet werden (siehe “Anmeldung des Wandsenders” im Teil “Programmierung”). -
Seite 8: Ausführung Der Komfort-Funktionen
Funktionsumfang des Funk-Wandsenders INTRO II WS Ausführung der Komfort-Funktionen Die Komfort-Funktion aller INTRO II - Funksteuerungen bietet Ihnen die Möglichkeit, die zwei bevorzugten Komfort-Positionen (Zwischen-Positionen) Ihrer Jalousie oder Ihres Rollladens mit einem Tastendruck auszuführen. Die beiden Komfort-Positionen sind werkseitig voreingestellt. Die Änderung / Anpassung der Komfort-Positionen kann im Bedarfsfall jederzeit direkt am jeweilgen Empfänger oder vom Wandsender... -
Seite 9: Blockierung Der Funksteuerung Vom Wandsender Aus
Die Blockierung einer Funksteuerung / einer Gruppe von LED 2 Funksteuerungen von einem angemeldeten Wandsender INTRO II WS aus, erfolgt durch eine Betätigung der Taste GRUPPE MAN > 1 sek. LED 2 am Wandsender leuchtet dabei rot auf. Gleichzeitig wird die Blockierung vom Funk- Empfänger mit einem akustischen Ton bestätigt. -
Seite 10: Fernsteuerung Einer Zweiten Empfänger-Gruppe
Empfänger-Gruppe angemeldet werden. KOMFORT GRUPPE MAN Somit können beispielweise zwei Gruppen von Jalousien oder Rollläden von einem Wandsender INTRO II WS aus < 1 sek. ferngesteuert werden. Die erste Empfänger-Gruppe wird in diesem Fall direkt über die Tasten... -
Seite 11: Betrieb Des Wandsenders Mit Einem Intro Ii - Empfänger
Betrieb des Wandsenders mit einem INTRO II - Empfänger Anmeldung des Wandsenders an einem Funkempfänger Die Anmeldung eines ersten Funksenders ( eines Wandsenders, eines Handsenders, einer Funk-Zeitschaltuhr etc.) muss direkt an dem jeweiligen Empfänger vorgenommen werden. Wenn mindestens ein Funksender an diesem Empfänger angemeldet wird, kann der Anmelde-Modus des Empfängers von diesem Sender aus aktiviert werden um weitere Funksender anzumelden oder zu löschen (siehe “Fernanmeldung eines Wandsenders”). -
Seite 12: Anmeldung Des Wandsenders Über Den Gruppenkanal
Betrieb des Wandsenders mit einem INTRO II - Empfänger Anmeldung des Wandsenders über den Gruppenkanal Wie bereits beschrieben, kann der Funk- Wandsender mittels der vorgeschalteten Taste GRUPPE über seinen zweiten Funkkanal (Gruppenkanal) an einem zweiten INTRO II - Empfänger / einer zweiten Empfänger-Gruppe angemeldet werden. Die Anmeldung des Wandsenders wird wie folgt vorgenommen: INTRO II RS UP Empfänger (INTRO II RS UP, INTRO II RS, NERO II RSF):... -
Seite 13: Fernanmeldung Eines Neuen Funk-Wandsenders
Betrieb des Wandsenders mit einem INTRO II - Empfänger Fernanmeldung eines neuen Funk-Wandsenders Jeder an dem Empfänger angemeldete Wandsender kann dazu verwendet werden, den Anmelde-Modus dieses Empfängers zu aktivieren, um die weiteren Funksender anzumelden oder zu löschen. Besonders hilfreich ist diese Option beim Unterputz- Empfänger INTRO II RS UP, der in der Regel nur schwer zugänglich installiert wird. -
Seite 14: Die Gespeicherten Sender Aus Dem Empfänger-Speicher Löschen
Ausnahmslos alle angemeldeten Funk-Sender können nur direkt am jeweiligen Funk-Empfänger gelöscht werden (siehe die Anleitung des entsprechenden Empfängers)! So können alle anderen Funksender vom einem Wandsender aus gelöscht werden: Ein angemeldeter Funk-Wandsender INTRO II WS: Die Taste Programmierung > 4 sek. betätigen. -
Seite 15: Änderung Der Betriebsart Des Empfängers Vom Wandsender Aus
Alle INTRO II - Empfänger verfügen über eine einstellbare Betriebsart, die direkt am jeweiligen Empfänger oder bei Bedarf mittels der Fernprogrammierung von einem angemeldeten Wandsender INTRO II WS aus eingestellt werden kann. Dabei stehen insgesamt vier mögliche Betriebsarten zur Auswahl: 1. -
Seite 16: Programmierung Der Befehlsdauer Des Empfängers
Eine individuelle Befehlsdauer ist nur in den Betriebsarten “Rollladen” und “Jalousie” des Empfängers programmierbar und aus der unteren Endlage (hierzu muss der Rollladen / die Jalousie geschlossen sein) auszuführen! Die Befehlsdauer des Empfängers vom Wandsender aus einstellen: Funk-Wandsender INTRO II WS: Œ Die Taste Programmierung > 4 sek. - Seite 17 Betrieb des Wandsenders mit einem INTRO II - Empfänger Die Befehlsdauer des Empfängers von einem Wandsender aus einstellen: Funk-Wandsender INTRO II WS: > 1 sek. Ž Die Taste AUF > 1 sek. betätigen. KOMFORT GRUPPE MAN AUF-Fahrbefehl wird ausgelöst. Die Laufzeit der Anlage wird gemessen...
-
Seite 18: Programmierung Der Komfort-Positionen Des Empfängers
Komfort-Position an mehreren Empfängern eingestellt werden, so kann die Einstellung vom Funk-Wandsender aus vorgenommen werden. Die Komfort-Position 1 des Empfängers von einem Wandsender aus einstellen: Funk-Wandsender INTRO II WS: Œ Die Taste KOMFORT > 4 sek. - Seite 19 Betrieb des Wandsenders mit einem INTRO II - Empfänger Die Komfort-Position 2 des Empfängers von einem Wandsender aus einstellen: Funk-Wandsender INTRO II WS: Œ Die Taste KOMFORT > 4 sek. betätigen. KOMFORT GRUPPE MAN Der an den Empfänger angeschlossene Motor läuft kurz an.
- Seite 20 Betrieb des Wandsenders mit einem INTRO II - Empfänger Die Komfort-Position 1 auf die Werkseinstellung zurücksetzen: Mit folgendem Vorgang wird eine individuell programmierte Komfort-Position 1 des Empfängers auf die Werkseinstellung (Teilabsenkung für 12% der eingestellten Verfahrdauer) zurückgesetzt. Funk-Wandsender INTRO II WS: Œ Die Taste KOMFORT > 4 sek.
-
Seite 21: Betrieb Des Wandsenders Mit Der Steuerung Nero Ii Rsf
INTRO II - Sendern aus gesteuert werden. Alle im Verlauf dieser Anleitung bis jetzt beschriebenen Funktionen und Programmier- Einstellungen sind auch für den Betrieb eines Wandsenders INTRO II WS mit einer Powerline-/ Funksteuerung NERO II RSF uneingeschränkt gültig, solange der Funk- Wandsender ausschließlich für die Fernbedienung dieser NERO II RSF- Steuerung... -
Seite 22: Funktionsunterschied Zwischen Den Intro Ii- Und Nero Ii - Modi
Betrieb des Wandsenders mit der Steuerung NERO II RSF Funktionsunterschied zwischen den INTRO II - und NERO II - Modi Der Unterschied zwischen den beiden Modi liegt in der Funktionsbelegung der Taste GRUPPE. INTRO II - Modus (Werkseinstellung) Beim eingestellten INTRO II - Modus (2-Kanal) aktiviert die vorgeschaltete Taste GRUPPE die Funk-Übertragung auf dem zweiten Kanal (Gruppenkanal). -
Seite 23: Weitere Grundmodule Der Intro Ii - Produktfamilie
Weitere Grundmodule der INTRO II - Produktfamilie INTRO II Zentrale - Funk-Zeitschaltuhr, 9-Kanal Fernsteuerung von bis zu 9 Gruppen von Funk-Empfängern Bis zu 9 Wochenprogramme für die Zeitsteuerung der Gruppen Ausführung von 2 “Komfort-Positionen” pro Gruppe Kein Stromnetzanschluß erforderlich - reiner Batteriebetrieb Passend für alle gängigen Standard-Schalterprogramme anderer Schalterhersteller (nach DIN 49075) INTRO II Duomatic - Funk-Zeitschaltuhr, 1-Kanal... -
Seite 24: Ihr Fachbetrieb In Ihrer Nähe
Ihr Fachbetrieb in Ihrer Nähe: inprojal elektrosysteme gmbh Auf dem Schüffel 1 58513 Lüdenscheid Tel. +49 (0)2351/6633-300 fax +49 (0)2351/6633-330 info@inprojal.de www.inprojal.de Rev. 2.0 G...
