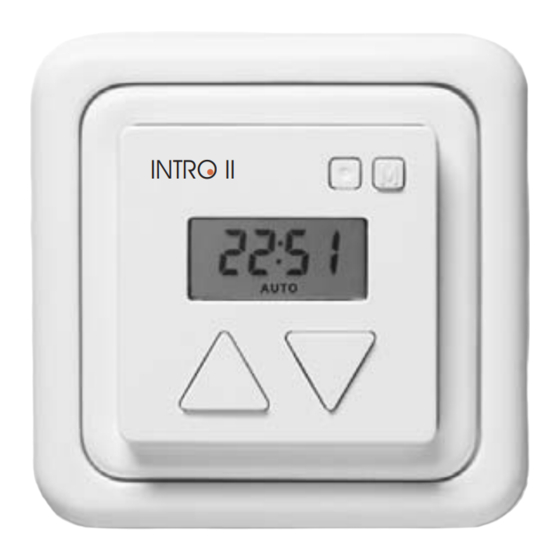

inprojal elektrosysteme INTRO II Duomatic Bedienungsanleitung
Verwandte Anleitungen für inprojal elektrosysteme INTRO II Duomatic
Inhaltszusammenfassung für inprojal elektrosysteme INTRO II Duomatic
- Seite 1 Integrieren statt Sanieren Moderne Steuerungstechnik für Nachrüstung und Neubau INTRO II Duomatic INTRO II Funk - Zeitschaltuhr, 1-Kanal INTRO II...
-
Seite 2: Intro Ii Duomatic - Tastenbelegung
INTRO II Duomatic - Tastenbelegung Programmierung / Anmeldung INTRO II Mode (Betriebsmodus-Auswahl) AUF / STOP / AB Tippbetrieb Manuelle Fernsteuerung eines Empfängers / einer Empfänger-Gruppe kurz Tippbetrieb (zur Schrägstellung der Jalousie-Lamellen) kurz STOP (beim laufenden Abfahrvorgang) > 1 sek. Auffahren... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Gründe, die für eine INTRO II Duomatic sprechen Technische Daten Die Lebensdauer der Batterie und die Ladezustand-Kontrolle Technische Daten der Funk-Zeitschaltuhr INTRO II Duomatic Funktionsumfang der Funk-Zeitschaltuhr INTRO II Duomatic Fernsteuerung eines Funk-Empfängers / einer Empfänger-Gruppe Tippbetrieb Die Betriebsmodus-Auswahl Programmierung der INTRO II Duomatic Anmeldung der Funk-Zeitschaltuhr an einem Funk-Empfänger... -
Seite 4: Gründe, Die Für Eine Intro Ii Duomatic Sprechen
Gründe, die für eine INTRO II Duomatic sprechen Komfortable Fernsteuerung für Neubauten und zum Nachrüsten Die Funk-Zeitschaltuhr INTRO II Duomatic ist eine komfortable Lösung zur manuellen oder vollautomatischen Fernsteuerung unterschiedlicher Elektroanlagen. Durch den Einsatz der entsprechenden INTRO II - Empfänger können Rollläden, Markisen, Tore, Jalousien ferngesteuert, oder bei Bedarf Steckdosen, Licht-, Heizungs- und weitere vergleichbare Anlagen ferngeschaltet werden. -
Seite 5: Technische Daten
Technische Daten Die Lebensdauer der Batterie und die Ladezustand-Kontrolle Die Funk-Zeitschaltuhr INTRO II Duomatic wird mit einer 3V-Li-Batterie (Typ CR2450) versorgt. Die durchschnittliche Lebensdauer der Batterie beträgt ca. 2 Jahre und ist von der Schalthäufigkeit des Gerätes abhängig. Die nachlassende Batteriespannung führt zur Verringerung der Reichweite und Verschlechterung der Funkübertragung. -
Seite 6: Funktionsumfang Der Funk-Zeitschaltuhr Intro Ii Duomatic
Eine Gruppe von INTRO II - Empfängern INTRO II Duomatic INTRO II RS UP Die INTRO II Duomatic ist mit allen INTRO II - Empfängern kompatibel und kann mit folgenden Steuerungen eingesetzt werden: INTRO II INTRO II RS UP INTRO II RS... -
Seite 7: Tippbetrieb
Funktionsumfang der Funk-Zeitschaltuhr INTRO II Duomatic Tippbetrieb Zwecks einer optimalen Bedienung der Jalousien und anderer Lamellen-Produkte ist die Funk-Zeitschaltuhr INTRO II Duomatic mit einem Tippbetrieb zur Schrägstellung der Jalousie-Lamellen ausgestattet. Ein kurzes Tippen auf die Tasten Eine Betätigung der AUF-... -
Seite 8: Programmierung Der Intro Ii Duomatic
Programmierung der INTRO II Duomatic Anmeldung der Funk-Zeitschaltuhr an einem Funkempfänger Mit folgenden Programmier-Schritten wird eine Funk-Zeitschaltuhr INTRO II Duomatic direkt an einem INTRO II - Funkempfänger angemeldet. Empfänger (INTRO II RS UP, INTRO II RS, NERO II RSF): INTRO II RS UP Die Taste Programmierung >... -
Seite 9: Fernanmeldung Eines Neuen Intro Ii Funksenders
Die Fernanmeldung / Fernabmeldung eines Senders wird in 3 Schritten vorgenommen: Der Anmelde-Modus des Empfängers wird durch einen Funkbefehl eines bereits Schritt 1 angemeldeten Funksenders 1 (z. B. eines Funk-Wandsenders INTRO II WS, eines Handsenders INTRO II HS4 oder einer INTRO II Duomatic) aktiviert. Den Anmelde-Modus aktivieren! auto Eine Funksteuerung mit INTRO II - Empfänger... -
Seite 10: Programmierung Der Intro Ii Duomatic
Ein Funkbefehl zur Fernprogrammierung des Empfängers bzw. der Empfänger wird gesendet. Der Funkempfänger / die Funkempfänger: Der Anmelde-Modus des Empfängers bzw. aller Empfänger, an denen die INTRO II Duomatic angemeldet ist, wird aktiviert. Empfänger-Ton: periodische Pieptöne alle 2 sek. INTRO II RS UP (Der Anmelde-Modus wird nach 30 sek. -
Seite 11: Die Gespeicherten Sender Aus Dem Empfänger-Speicher Löschen
Ausnahmslos alle angemeldeten Funk-Sender können nur direkt am jeweiligen Funk-Empfänger gelöscht werden (siehe die Anleitung des entsprechenden Empfängers)! Die INTRO II Duomatic ist an zwei UP-Empfängern INTRO II RS UP Beispiel: angemeldet. Die INTRO II Duomatic aktiviert den Anmelde-Modus der beiden Empfänger und löscht aus deren Speicher alle vorhandenen... -
Seite 12: Die Aktuelle Uhrzeit Und Die Schaltzeiten Einstellen
(Urlaubsschaltung) verschieben sich die Auf- und Abfahrtzeiten zufällig um bis zu 30 min. nach hinten. Die INTRO II Duomatic verfügt über ein Tagesprogramm mit jeweils einer Auf- und Abfahrtzeit. Die beiden Schaltzeiten sind somit für jeden Tag der Woche gleich. Die Änderung der Schaltzeiten und die Einstellung / die Kontrolle der aktuellen Uhrzeit... -
Seite 13: Weitere Grundmodule Der Intro Ii - Produktfamilie
Weitere Grundmodule der INTRO II - Produktfamilie INTRO II Zentrale - Funk-Zeitschaltuhr, 9-Kanal Fernsteuerung von bis zu 9 Gruppen von Funk-Empfängern Bis zu 9 Wochenprogramme für die Zeitsteuerung der Gruppen Ausführung von 2 “Komfort-Positionen” pro Gruppe Kein Stromnetzanschluß erforderlich - reiner Batteriebetrieb Passend für alle gängigen Standard-Schalterprogramme anderer Schalterhersteller (nach DIN 49075) INTRO II RS - Funk-Motorsteuerung (Empfänger) - Seite 14 Ihr Fachbetrieb in Ihrer Nähe: inprojal elektrosysteme gmbh Auf dem Schüffel 1 58513 Lüdenscheid Tel. +49 (0)2351/6633-300 fax +49 (0)2351/6633-330 info@inprojal.de www.inprojal.de Rev. 2.0 G...
