Inhaltszusammenfassung für Lesswire WI4U

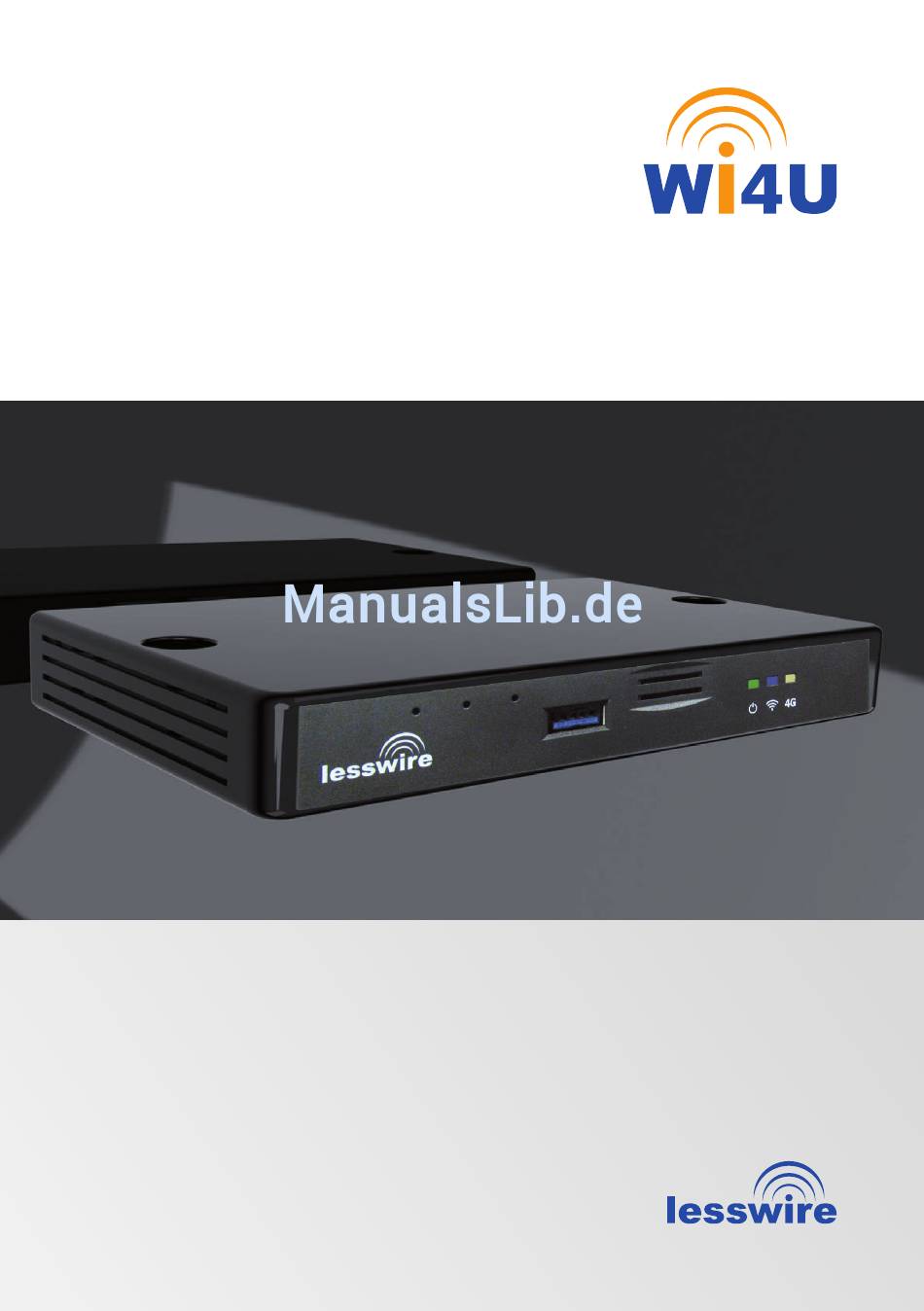

- Seite 1 Quick Start Guide Best and most reliable connection on the move! deutsch | english...
- Seite 2 deutsch english...
-
Seite 3: Inhaltsverzeichnis
Inhalt Systemanforderungen Packungsinhalt Übersicht Wi4U LTE-Router Fahrzeuginstallation Sofort-Inbetriebnahme Anzeigen Einstellungen Wichtige Hinweise Technische Daten Wi4U | Quick Start Guide | 09/2016... -
Seite 4: Systemanforderungen
Folgende Teile müssen sich in der Verpackung befinden: Wi4U LTE-Router Kabelsatz zum Anschluss an die Bordelektronik Quick Start Guide Befestigungsmaterial (2 Schrauben, 2 Klettbänder) Kundenkarten mit Zugangsdaten zum Wi4U LTE-Router Quick Start Guide Best and most reliable connection on the move! -
Seite 5: Übersicht Wi4U Lte-Router
LED Spannungsversorgung Firmware Reset LED WLAN USB-Buchse LED Mobilfunk SIM-Kartenslot 1 Fakra WLAN Antennenschluss (nur Wi4U city) SIM-Kartenslot 2 Fakra GPS Antennenanschluss Spannungsversorgung Fakra LTE Antennenanschluss 1 HSD Ethernet-Anschluss Fakra LTE Antennenanschluss 2 HSD USB-Anschluss Wi4U | Quick Start Guide... -
Seite 6: Fahrzeuginstallation
Fahrzeuginstallation Bevor Sie den Wi4U LTE-Router mit Ihrem Computer verbinden können, müssen Sie den Wi4U LTE-Router im Fahrzeug installieren. Die Installation sollte durch eine geeignete Fachwerkstatt durchgeführt werden. Mögliche Fachwerkstätten finden Sie unter www.lesswire.com. - Seite 7 Wi4U | Quick Start Guide...
-
Seite 8: Installation Der Antennen Und Kabelverlegung
Konnektoren der LTE-Antennenkabel müssen entsprechend Fakra Typ-D (bordeauxrot, female) codiert sein. WLAN-Antennen (nur Wi4U city) Die Anschlüsse für die WLAN-Antennen am Wi4U city sind Fakra Typ-I (beige, male). D.h. die Konnektoren der WLAN-Antennenkabel müssen entsprechend Fakra Typ-I (beige, female) codiert sein. - Seite 9 Der Wi4U LTE-Router wird mit einem Kabelsatz zum Anschluss an die Bordelektronik (12V oder 24V) ausgeliefert. Stecken Sie zunächst den 32-poligen Stecker in die pas- sende Buchse des Wi4U LTE-Router. Verbinden Sie anschließend die Kabel mit den ent- sprechenden Anschlüssen im Fahrzeug.
-
Seite 10: Sofort-Inbetriebnahme
Vor der Befestigung schließen Sie bitte alle Anschlusskabel gemäß obiger Zeichnung am Wi4U LTE-Router an. Der Wi4U LTE-Router ist so vorkonfiguriert, dass er nur bei eingeschalteter Zündung in Betrieb ist. Die Start-Up-Zeit beträgt ca. 30 Sekunden. Sofort-Inbetriebnahme 1. SIM-Karte wie in Abb. rechts in den SIM-Karteneinschub einlegen. - Seite 11 4. Benutzeroberfläche des Wi4U LTE-Routers öffnen und mobilen Internetzu- gang einrichten. Starten Sie den Internet Browser auf Ihrem Computer und geben Sie die Adresse http://192.168.1.1 oder http://router.wi4u ein. Das Startfenster des Wi4U- Webservers öffnet sich und Sie werden nach ein paar Sekunden nach der PIN für Ihre SIM-Karte gefragt.
- Seite 12 Falls Ihr Provider dem Router nicht bekannt ist, können Sie APN und ggf. weitere Einstel- lungen direkt von Ihrem Provider erfragen und manuell eintragen. Verbinden mit dem Wi4U über WLAN Einloggen auf dem Wi4U-Gerät durch Starten des Internet Browsers Eingabe der Adresse http://192.168.1.1 Auswahl des Menüpunkts „Einstellungen“...
- Seite 13 Andere Konfigurationseinstellungen siehe Hilfebeschreibung. Wi4U | Quick Start Guide...
-
Seite 14: Anzeigen
Anzeigen Der Wi4U LTE-Router ist mit drei zweifarbigen LEDs ausgestattet: Spannungsversorgung WLAN Aktivität Mobilfunk Aktivität Folgende Blinkcodes werden bereitgestellt: Funktion Zustand Farbe / Blinkcode Spannungs- Spannung im zulässigen Bereich leuchtend versorgung Gerät im Standby-Mode langsam blinkend Fehler in der Spannungsversorgung... -
Seite 15: Einstellungen
Einstellungen Im Menü Einstellungen konfigurieren Sie den Wi4U LTE-Router, seine WLAN- und mobile Internetverbindung. Stellen Sie von Ihrem Endgerät eine WLAN-Verbindung zum Router her. Starten Sie den Internet Browser auf Ihrem Endgerät und geben Sie die Adresse http://router.wi4u ein. Das Menü Einstellungen ist passwortgeschützt. Sie werden zur Eingabe eines Pass- wortes aufgefordert. - Seite 16 Es besteht die Möglichkeit nicht nur die Einstellungsseiten sondern alle Seiten des geräteeigenen Webservers zu sperren. Unter dem Menüpunkt „Einstellungen / System“ können Sie diesen Schutz einstellen. Weitere Erklärungen finden die Sie in der Hilfebeschreibung.
-
Seite 17: Wichtige Hinweise
Zulassungsstelle als konform zu den regulatorischen Anforde- rungen freigegeben wurde, kann die Betriebserlaubnis des Geräts beenden. Bestimmungsgemäßer Gebrauch Der Wi4U LTE-Router ist für den Betrieb in einem Kraftahrzeug mit 12V- bzw. 24V-Bord- netzspannung konzipiert. CE Zulassung Der Wi4U LTE-Router (CCU3) wurde entsprechend den regulatorischen Anforderungen der Europäischen Union (EU) nach der Norm R&TTE 1999/5/EC getestet und entspricht... -
Seite 18: Sicherheitshinweise
Mobilfunktarifs mit integrierter Datenoption. Die Übertragungsgeschwindigkeit ist abhängig von der Infrastruktur des jeweiligen Netzbetreibers, der aktuellen Signalstärke sowie der Anzahl Nutzer in einer Funkzelle. Die Wi4U LTE-Router haben keinen SIM-Lock und können daher mit allen SIM-Karten mit Datentarif betrieben werden. -
Seite 19: Technische Daten
32 PIN NanoMQS Temperatur Betrieb -40°C bis +80°C Lagerung -40°C bis +105°C Zertifizierung CE, E1, RoHS EN50121-3-2:2006 (Wi4U city) EN50155:2007 (Wi4U city) Artikelnummer AN00K01395 (Wi4U pro) AN00K07908 (Wi4U city) © lesswire GmbH 2016. Technische Änderungen vorbehalten. Wi4U | Quick Start Guide... - Seite 20 deutsch english...
- Seite 21 Contents System requirements Package contents Overview of the Wi4U LTE router Vehicle installation Getting started immediately Displays Settings Important information Technical data Wi4U | Quick Start Guide | 09/2016...
-
Seite 22: System Requirements
Wi4U LTE router Cable set for connecting to the on-board electronics Quick Start Guide Fastening materials (2 screws, 2 Velcro strips) Customer cards with access data to the Wi4U LTE router Quick Start Guide Best and most reliable connection on the move! -
Seite 23: Overview Of The Wi4U Lte Router
Overview of the Wi4U LTE router Hardware reset Power supply LED Firmware reset WLAN LED USB port Mobile network LED SIM card slot 1 Fakra WLAN antenna socket (only Wi4U city) SIM card slot 2 Fakra GPS antenna socket Power supply... -
Seite 24: Vehicle Installation
Vehicle installation Before you can connect the Wi4U LTE router to your computer, you must first install the Wi4U LTE router in the vehicle. The installation should be carried out by a suitable specialist workshop. You can find some specialist workshops listed at... - Seite 25 Wi4U | Quick Start Guide...
- Seite 26 The Wi4U should be operated using a MIMO LTE antenna and optionally with a GPS antenna (if you intend to use positioning services). If using the Wi4U city, you require two additional external WLAN antennas for connecting to the WLAN.
- Seite 27 The Wi4U LTE router is delivered with a cable set for connection to the on-board electro- nics (12V or 24V). Firstly connect the 32-pole plug to the matching socket on the Wi4U LTE router. Then connect the cable to the corresponding connectors on the vehicle.
-
Seite 28: Getting Started Immediately
The device-specific settings can be found on the back of this manual and on the under- side of the device. Use the standard WLAN application on your computer to connect to the router. Search for networks and click on Connect to the SSID for the Wi4U. Enter the WPA2 key. - Seite 29 4. Open the user interface for the Wi4U LTE router and configure the mobile Internet access. Start the Internet browser on your computer and enter the address http://192.168.1.1 or http://router.wi4u. The start window for the Wi4U web server will open and after a few seconds you will be prompted to enter the PIN for your SIM card.
- Seite 30 If your provider is not recognised by the router, you can request the APN settings and, if necessary, further settings directly from your provider and then enter them manually. Connect to the Wi4U via WLAN Login to the Wi4U device by starting your Internet browser Enter the address http://192.168.1.1 Select the menu item “Settings”...
- Seite 31 For information on other configuration settings see the help section. Wi4U | Quick Start Guide...
-
Seite 32: Displays
Displays The Wi4U LTE router is equipped with three two-coloured LEDs: Power supply WLAN activity Mobile network activity The following LED codes been programmed: Function Status Colour / LED code Power Generated voltage within admissible range flashing slowly supply Device in sleep mode... -
Seite 33: Settings
Settings The Settings menu can be used to configure the Wi4U LTE router, its WLAN and mobile Internet connections. Establish a WLAN connection between your end device and the router. Start the Internet browser on your end device and enter the following address http://router.wi4u. - Seite 34 It is possible to not only block the settings pages but also all of the pages for the device’s web server. Under the menu item “Settings / System” you can set the level of security. You will find further explanations in the help section.
-
Seite 35: Important Information
Intended use The Wi4U LTE router has been designed for operation in vehicles with a 12V or 24V on-board voltage supply. CE approval The Wi4U LTE router has been tested in accordance with the regulatory requirements of the European Union (EU) according to the R&TTE Directive (1999/5/EC) and complies... -
Seite 36: Safety Guidelines
The Wi4U LTE router does not have a SIM lock and can therefore be used with any SIM card with a data tariff. -
Seite 37: Technical Data
32 PIN NanoMQS Temperature Operating -40°C to +80°C Storage -40°C to +105°C Certification CE, E1, RoHS EN50121-3-2:2006 (Wi4U city) EN50155:2007 (Wi4U city) Article number AN00K01395 (Wi4U pro) AN00K07908 (Wi4U city) © lesswire GmbH 2016. Technische Änderungen vorbehalten. Wi4U | Quick Start Guide... - Seite 40 GmbH Germany www.lesswire.com...
