Clips montieren
3b

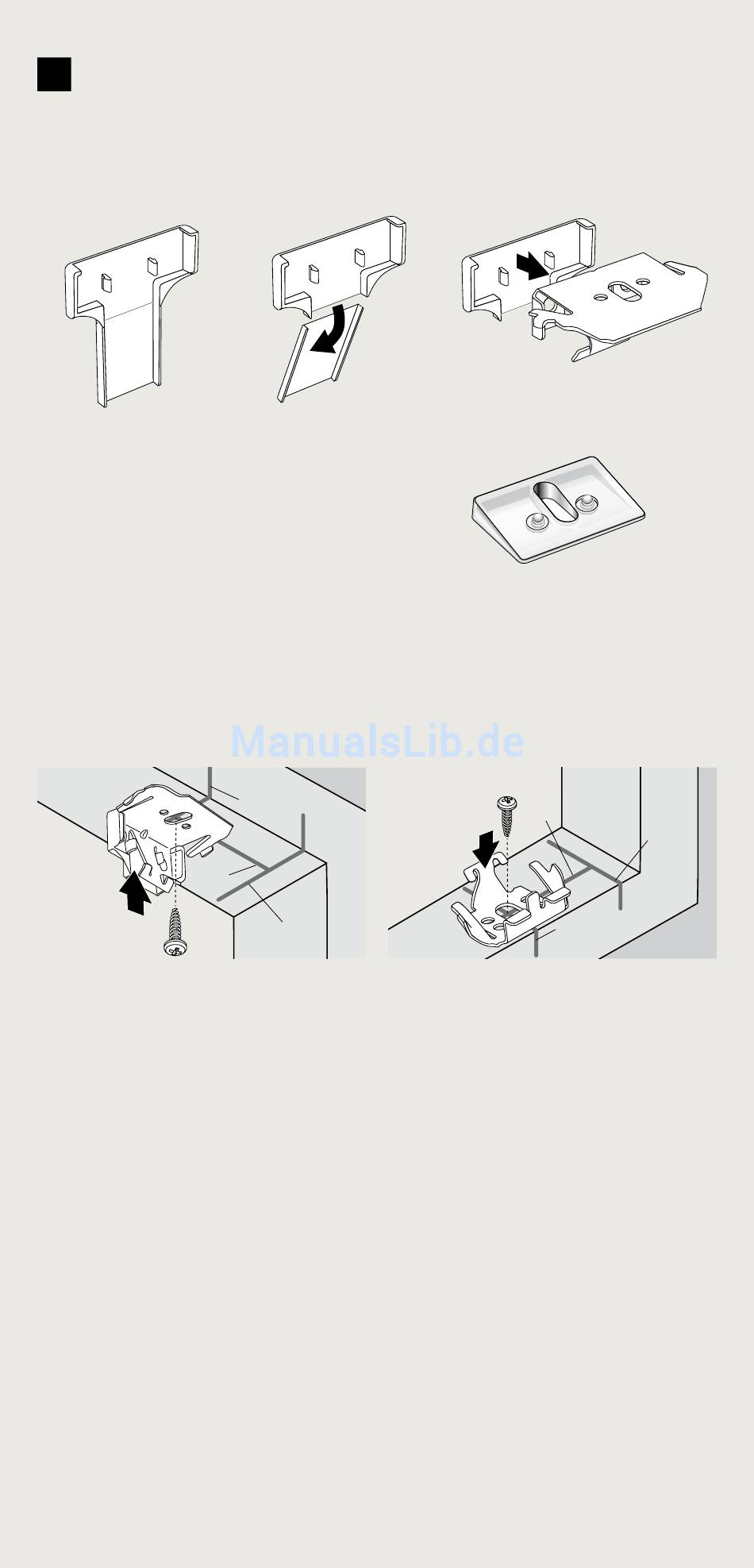

Abdeckkappen auf die Clips drücken.
Universalträger: Abdeckkappe gemäß Zeichnung kürzen (falls noch nicht
geschehen) und von hinten auf den Clips drücken, bis sie einrastet.
Bei schrägem Glasfalz sollte der mitge-
lieferte Füllkeil 11° zum Ausgleich mit
den Clips zusammen montiert werden.
Füllkeil unter den Clip legen und mit
anschrauben.
Je nach Anlagentyp die beigefügten Clips montieren. Dabei auf die zuvor
beschriebene Zuordnung achten. Die Clips jeweils mit der Außenkante gegen
die angezeichneten Linien „½ X + 4 cm" und mittig auf die Linie „Y" setzen und
anschrauben (Abb. 3c und 3d).
½ X +4 cm
Y
½ X
Y
½ X
½ X +4 cm
Abb. 3c Universalclip
Abb. 3d Spannschienenclip
