Montage- und
Bedienanleitung

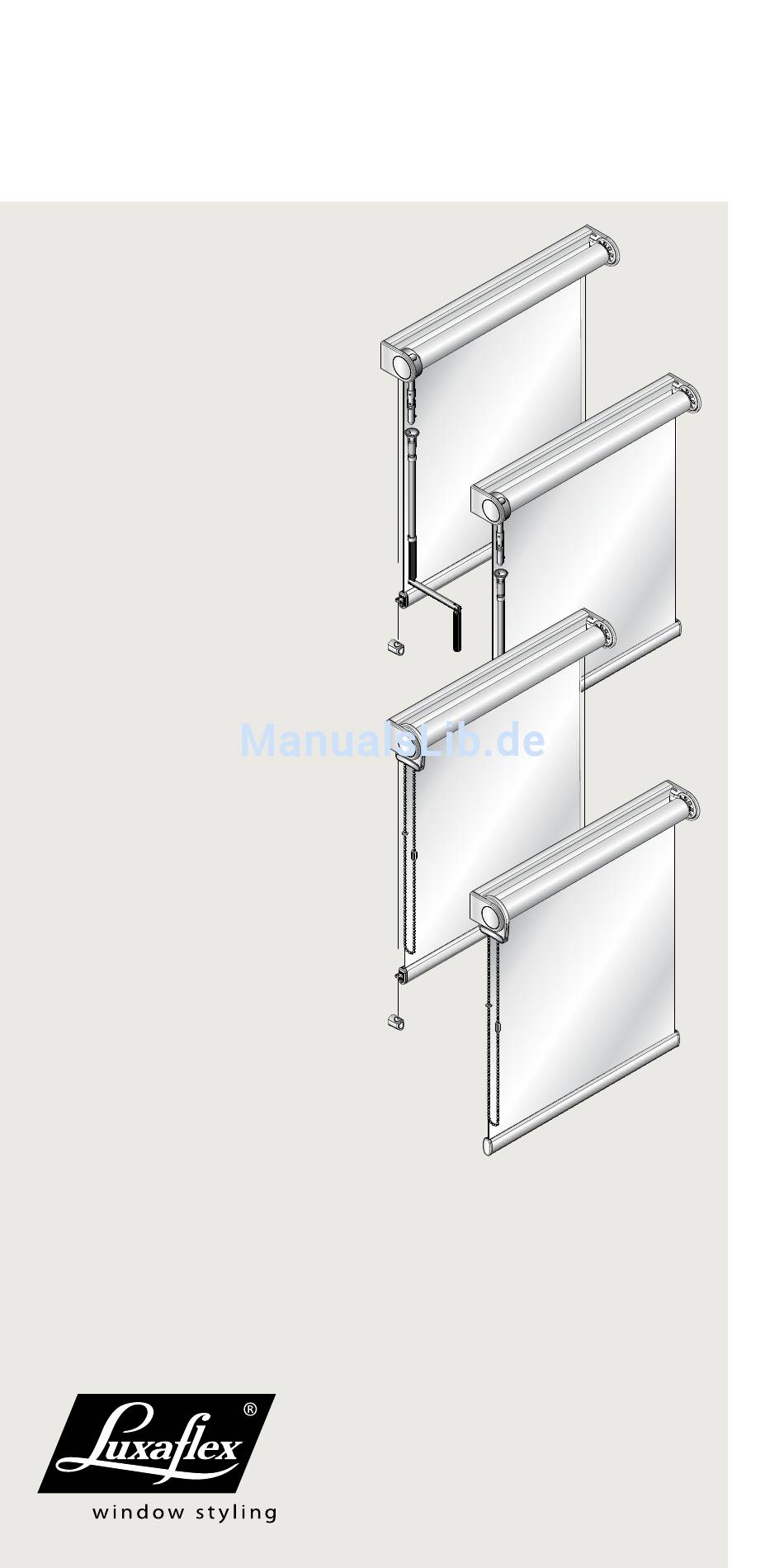

Rollo XL Systeme 8300 / 8301 & 8400 / 8401
Vielen Dank, dass Sie sich für
ein Qualitätsprodukt der Marke
Luxaflex® entschieden haben.
Luxaflex® Produkte werden auf Basis
hoher Qualitätsstandards entwickelt
und in Deutschland produziert.
Der Fertigungsprozess unterliegt
im Hinblick auf die verwendeten
Materialien und deren Verarbeitung
einer stetigen, strengen Kontrolle.
Für eine einwandfreie Funktion ist
eine richtige Montage gemäß dieser
Montageanleitung erforderlich.
Es wird keine Gewähr für Montage-
und / oder Bedienungsfehler
übernommen.
Sollten Sie Fragen zu Ihrem
Luxaflex® Produkt haben,
wenden Sie sich bitte an Ihren
Luxaflex® Fachhändler.
Werbung
Verwandte Anleitungen für LuxaFlex Rollo XL Systeme 8300
Inhaltszusammenfassung für LuxaFlex Rollo XL Systeme 8300
- Seite 1 Montage- und Bedienanleitung Rollo XL Systeme 8300 / 8301 & 8400 / 8401 Vielen Dank, dass Sie sich für ein Qualitätsprodukt der Marke Luxaflex® entschieden haben. Luxaflex® Produkte werden auf Basis hoher Qualitätsstandards entwickelt und in Deutschland produziert. Der Fertigungsprozess unterliegt...
- Seite 2 Hinweis Die Rollo XL Systeme 8300 / 8301 und 8400 / 8401 sind für die Montage an der Wand oder an der Decke geeignet. Montageposition anzeichnen Abb. 1a: Zur Ermittlung der Position der Clips das Außenmaß des Rollos anzeichen. Das Außenmaß ist das Bestellmaß.
- Seite 3 Träger befestigen Hinweis: Bei der Auswahl von Schrauben und Dübeln auf die Beschaffenheit der Wand / Decke achten. Abb. 2a: Die Schraublöcher vorbohren. Abb. 2b: Die Träger festschrauben. Abb. 2c: Waagerecht ausrichten. Abb. 2a Abb. 2b Abb. 2c...
- Seite 4 Rollo einhängen Das Rollo leicht anwinkeln und mit der Nase der Trägerschiene unten in die Clips einsetzen (1). Darauf achten, dass das Rollo mittig positioniert ist. Die Schiene oben in die Clips eindrücken, bis sie hörbar einrastet (2). Klick Option : Korrektur mit Leveller Die Höhendifferenzen zwischen den Trägern von ±...
- Seite 5 System 8301 / 8401 : Seilführung befestigen Abb. 5a: Auf beiden Seiten das Seil durch die Ösen im Unterstab führen. Abb. 5b: Bei der Wandmontage müssen Sie die Universalhalter so montieren, dass diese auf beiden Seiten mit dem Unterstab abschließen. Das Seil muss senkrecht durch die Öffnung passen.
-
Seite 6: Bedienung
Bedienschnüre, -ketten und -bänder von kleinen Kindern fernzuhalten. Dazu installieren und verwenden Sie bitte die mitgelieferten Sicherheitsvorrichtungen gemäß der Montageanleitung. Achten Sie auch darauf, dass sich keine Betten und Einrichtungsgegen- stände in der Nähe des Fensters befinden. Entspricht EN 13120 Luxaflex.de Luxaflex.ch Version 08 / 2017...
