- Seite 1 Bedienungsanleitung Vantage...
- Seite 2 Rev. A Manual (24-01-01) Dieses Produkt erfüllt die entsprechenden Anforderungen der EC EMC Directive 89/336/EC VantagePRO und WeatherLink sind eingetragene Warenzeichen der Davis-Instruments Corp. Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc. Windows ist ein eingetragenes Warenzeichen der Microsoft Corp.
-
Seite 3: Inhaltsverzeichnis
Tastatur und Display Betriebsarten Stationen und Sensoren Optionen Zusätzliche Sensoren/Stationen Zusätzliches Zubehör VantagePRO kabelgebunden Stromversorgung der VantagePRO Konsole VantagePRO Konsole und Sensor-Einheit (ISS) verbinden VantagePRO drahtlos Stromversorgung der VantagePRO Konsole Funkverbindung zwischen VantagePRO Konsole und Sensor-Einheit (ISS) herstellen VantagePRO Aufstellen der Konsole... - Seite 4 Inhaltsverzeichnis Setup Modus Menüs Menü 1 - Transmitters Sendestationen Menü 2 - Selecting Transmitters Stationsauswahl Menü 3 - Retransmit Daten weiterleiten Menü 4 - Time & Date Datum und Zeit Menü 5 - Latitude Breitengrad Menü 6 - Longitude Längengrad Menü...
- Seite 5 Inhaltsverzeichnis Höchst- und Tiefstwerte Modus Höchst- und Tiefstwerte abrufen Höchst- und Tiefstwerte-Modus beenden Alarm Modus Drei spezielle Alarmfunktionen ETo (Evapotranspiration) Barometrischer Luftdruck Zeit Einstellen eines Alarms Einstellen einer Alarmzeit Löschen eines Alarms Grafik Modus Starten und beenden des Grafik-Modus Grafik Modus bedienen Das Wetter - Erklärungen zu den verschiedenen Messdaten Wind...
- Seite 6 Inhaltsverzeichnis Fehlerbehebung LCD-Display Temperatur Luftfeuchtigkeit Windgeschwindigkeit Windrichtung Wind Chill Niederschlag Empfangsprobleme Empfangs-Diagnose Menü Kalibrierfunktionen Kalibrierwerte Funktionswerte eingeben Funktionswerte löschen Service Informationen 12 Monate Garantie Produktfragen FCC Übereinstimmung und Hinweise Technische Daten Zusätzliche Wetterprodukte Schnell-Wettervorhersage-Karte 131D DAVIS Profi-Wetterstationen "Classic" Vantage...
-

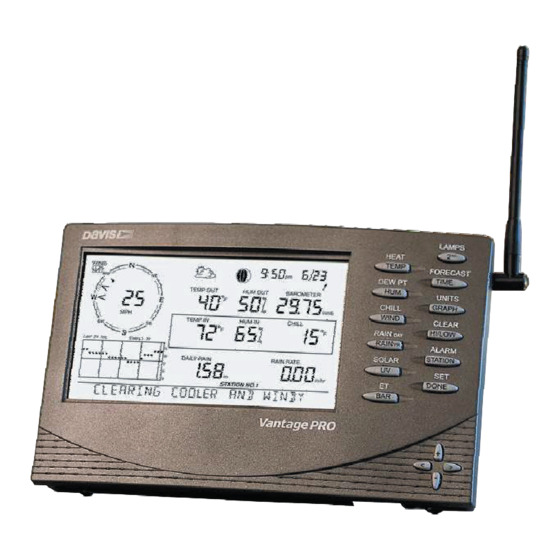

Seite 7: Einführung Vantagepro Konsole
Einführung VantagePRO Konsole VantagePRO Innovationen Willkommen bei unserer VantagePRO Wetterstation. Die VantagePRO Konsole ist Teil des VantagePRO umfangreichen Systems, mit dem eine Vielzahl von Wetterdaten erfasst werden kann. Auf dem Display der VantagePRO Konsole können dabei bis zu 10 Wetterdaten gleichzeitig dargestellt werden. -
Seite 8: Tastatur Und Display
Einführung VantagePRO Konsole Die VantagePRO ist in zwei Ausführungen erhältlich: VantagePRO Sie haben die Wahl zwischen einem drahtlosen oder kabelgebundenem System. l Kabelgebundenes VantagePRO System. Die Verbindung zwischen Anzeige-Konsole und Sensor-Einheit (ISS) wird mit einem Standard 4-pol Kabel hergestellt. Dieses System arbeitet ausschließlich mit Netzbetrieb (220V/50HZ) -
Seite 9: Stationen Und Sensoren
Einführung VantagePRO Konsole Alarm In der Alarm-Betriebsart, ist es möglich alle Alarmeinstellung vorzunehmen. Graph Der Graph-Modus ermöglicht den Zugriff auf die erweiterten Funktionen der graphischen Analysen des VantagePRO Wettercomputers. Weitere Informationen zur Benutzung der VantagePRO Konsole finden Sie ab Seite 13, im Kapitel "Funktionen und Bedienung". -
Seite 10: Optionen
Optionen Zusätzliche Sensoren/Stationen VantagePRO System ist extrem flexibel und erlaubt den Anschluss verschiedenster Sensoren zur Auswertung spezieller Wetterdaten. Sie erhalten alle zusätzlichen Sensoren von Ihrem Händler oder direkt bei uns. Beachten Sie VantagePRO bitte, dass einige der unten aufgeführten Sensoren nur für die drahtlose zu verwenden sind. - Seite 11 Optionen Wireless Soil Moisture / Temperature Station 6361EU Speziell für den Landwirtschafts / Ackerbau-Bereich ist diese Station entwickelt worden. Damit wird Ihr VantagePRO System zum Überwachungs- und Informationszentrum für Saat, Düngung, Pestizidausbringung und Bewässerung. Diese Station misst Bodenfeuchte und Bodentemperatur mit bis zu 4 Sensoren von jeder Sorte.
-
Seite 12: Zusätzliches Zubehör
Optionen Zusätzliches Zubehör Das hier aufgelistete Zubehör können Sie bei Ihrem Händler oder direkt bei uns beziehen. WeatherLink for VantagePRO , Data Logger & PC Software 6510C Software zum downloaden der Wetterdaten aus Ihrer VantagePRO Wetterstation. Damit ist es möglich Berichte und grafische Auswertungen zu generieren, oder spezifische Berechnungen auszuführen. -
Seite 13: Vantagepro Kabelgebunden
Stromausfall-Versorgung in Form von 3 Batterien (Größe C, Baby-Zelle). Die Stromversorgung kann durch das mitgelieferte 220V/50HZ Netzteil oder durch das als Zubehör erhältliche 12 Volt Anschlusskabel erfolgen. ACHTUNG: Benutzen Sie auf keinen Fall Netzadapter oder Anschlusskabel älterer DAVIS- VantagePRO Geräte, dies würde unweigerlich zur Zerstörung der Konsole führen! -
Seite 14: Vantagepro Konsole Und Sensor-Einheit (Iss) Verbinden
VantagePRO kabelgebunden VantagePRO Konsole und Sensor-Einheit verbinden VantagePRO Im Lieferumfang der kabelgebundenen Wetterstation befindet sich ein 12 m langes 4-poliges Anschlusskabel, um die Sensor-Einheit (ISS) und die VantagePRO Konsole verbinden zu können. Die Kabellänge kann bis auf 300 m erweitert werden. -
Seite 15: Vantagepro Drahtlos
Integrierte Sensor-Einheit bereitstellen muss, wird keine Netzstromversorgung benötigt. Wenn Sie möchten können Sie selbstverständlich trotzdem einen Netzadapter verwenden. Verwenden Sie nur den passenden original DAVIS Netzadapter! 1. Entfernen Sie den Batteriefachdeckel auf der Geräterückseite. Legen Sie nun die 3 Backup-Batterien in das Batteriefach ein. -
Seite 16: Funkverbindung Mit Der Sensor-Einheit Herstellen
VantagePRO drahtlos Funkverbindung mit der Sensor-Einheit herstellen VantagePRO Wählen Sie den Aufstellungsort Ihrer Konsole und der Sensor-Einheit (ISS) nach folgenden Kriterien sorgfältig aus, nur so ist eine einwandfreie Datenübermittlung auf lange Sicht gewährleistet. VantagePRO Das Datenformat mit welchem Ihr System die Wetterdaten übermittelt, beinhaltet ein den neuesten Erkenntnissen angepasstes Protokoll, welches eine größt-... -
Seite 17: Aufstellen Der Vantagepro Konsole
Aufstellen der VantagePRO Konsole VantagePRO Konsole sollte möglichst im Innenbereich aufgestellt werden und zwar in der Art, dass sowohl eine einwandfreie Ablesbarkeit, als auch Bedienbarkeit gewährleistet ist. Folgen Sie den hier aufgeführten Hinweisen, um exakte Messwerte zu erhalten. l Vermeiden Sie die Aufstellung der Konsole in direktem Sonnenlicht. Dies würde zu einer Aufheizung des Gehäuses und somit falschen Messwerten führen. -
Seite 18: Wandmontage
Aufstellen der VantagePRO Konsole Wandmontage VantagePRO Zur Wandmontage befinden sich auf der Rückseite der Konsole zwei Befestigungs-Ösen. Die folgende Anweisung gibt Ihnen notwendige Hinweise für die Montageschritte. Halten Sie die mitgelieferte Schablone an die entsprechende Stelle der Wand und zeichnen Sie mit einem Bleistift die beiden Bohrungen an. -
Seite 19: Funktionen Und Bedienung
Funktionen und Bedienung Bedienung der Tastatur VantagePRO Für den Zugriff auf die vielfältigen Funktionen der Konsole, finden Sie auf der Tastatur drei verschiedene Tasten-Typen: Funktionstasten Die 6 Funktionstasten finden Sie in der linken Reihe des Tastenfeldes, sie werden zur Auswahl der Grundfunktionen:... -
Seite 20: Das Lcd Display
Funktionen und Bedienung Das LCD Display VantagePRO Auf dem großen LCD-Display werden alle Funktionen Ihrer Wetterstation dargestellt: aktuelle- und aufgezeichnete Wetterkonditionen und Wettervorhersagen. 1. Kompass/Wind Rose Auf der Windrose können Sie die aktuelle Windrichtung und Windgeschwindigkeit, sowie die Windrichtungsänderung während der letzten 60 Minuten in 10 Minutendominanten Werten ablesen. - Seite 21 Funktionen und Bedienung 3. Vorhersage Symbole Die Vorhersage-Sysmbole werden stündlich aktualisiert und geben von links nach rechts folgende Auskunft: Schnee, Regen, bewölkt, wechselhaft, sonnig. Mondphasen Anzeige Der Mondphasen-Anzeiger gibt Ihnen den aktuellen Mondstatus an. Voll Uhrzeit und Sonnenaufgangszeit (Sunrise) Die Zeitanzeige ist im 12- oder 24-Stunden Format möglich. In diesem Feld wird auch die Zeit des Sonnenaufgangs angezeigt ( Nach 6 Uhr Vormittag wird die Sonnenaufgangszeit des folgenden Tages angezeigt).
- Seite 22 15 Minuten kein weiterer Niederschlag gemessen werden, verschwindet es wieder. Stations Nummer Dieses Symbol zeigt an, von welchem Datensender (Station) die dargestellten Daten zur Zeit empfangen werden. Hinweis: VantagePRO Die Auswertung und Anzeige mehrerer Stationen, ist nur beim drahtlosen System möglich. Vantage...
-
Seite 23: Der Setup Modus
Funktionen und Bedienung Wettervorhersage (Lauftext Ausgabe) Die Lauftext-Anzeige der Wettervorhersage ist ein bisher einzigartiges und sinnvolles VantagePRO Ausstattungsmerkmal unserer Wetterstationen. Das Laufband gibt eine breite Palette von Wettervorhersagen; und Anweisungen zum Setup der Wetterstation. z.B. (Drachenflug Wetter). Grafische Anzeige Die Grafik-Anzeige verblüfft mit einer erstaunlichen Funktionsvielfalt. Hier sind alle nur denkbaren Analysen und Auswertungen, zu den erfassten Wetterkonditionen möglich. -
Seite 24: Menü 1 - Transmitters Sendestationen
Der Lauftext wird anzeigen: "RECEIVING FROM..." und die ID-Nummer des aktiven Transmitters wird im Display erscheinen (Kanal Nummer). Der Rest des Displays bleibt leer. Die Transmitter (Stationen) müssen eingeschaltet sein um von der VantagePRO Konsole erkannt zu werden. Sie müssen in diesem Menü-Bildschirm keine Eingaben machen, hier... -
Seite 25: Menü 2 - Selecting Transmitters Stationsauswahl
Temperature Station Temperature / Humidity Station Menü 2 - Selecting Transmitter (Stationsauswahl) In diesem Menü-Bildschirm teilen Sie Ihrer VantagePRO Konsole mit, welche Stationen empfangen werden sollen und um welchen Typ es sich dabei handelt. Setup Menü 2 - Selecting Transmitter In diesem Menü-Bildschirm wählen Sie Stations-ID und Stationsnamen aus. - Seite 26 Sollten Sie zusätzliche Sensoren/Stationen (Seite 4/5) an Ihrer VantagePRO betreiben, oder eine Transmitter ID ändern wollen (weil z.B. Ihr Nachbar auch DAVIS Produkte betreibt), lesen Sie weiter in diesem Kapitel. Andernfalls drücken Sie nun die Taste, um in das nächste Menü zu gelangen.
-
Seite 27: Menü 3 - Retransmit (Daten Weiterleiten)
Setup Modus Menüs Menü 3 - Retransmit (Daten weiterleiten) Die drahtlose VantagePRO Konsole ist in der Lage, empfangene Daten an andere DAVIS Geräte, WeatherEcho WeatherEcho plus wie z.B. weiterzuleiten. Menü-Bildschirm 3 können Sie diese Retransmit-Funktion an und abschalten. Benutzen Sie... -
Seite 28: Menü 6 - Longitude (Längengrad)
Sie können z.B. in einem Atlas nachschlagen, oder einen in der Nähe gelegenen Flugplatz anrufen, oder z.B. mit einem GPS-Empfänger die Koordinaten exakt ermitteln. Je genauer Sie diese Angaben machen können, um so genauer werden die Berechnungen VantagePRO Ihrer ausfallen. -
Seite 29: Menü 8 - Daylight Savings Detection
Luftdruckmessungen (barometrischer Luftdruck) verwenden als Bezugshöhe immer NN, also Meereshöhe, dadurch sind Messungen an verschiedenen Orten mit unterschiedlicher Höhe vergleichbar. Damit Ihre VantagePRO den gemessenen Luftdruck auf diesen barometrischen Luftdruck umrechnen kann, müssen Sie die Höhe Ihrer Position in diesem Menü eingeben. -
Seite 30: Menü 11 - Wind Cup Size (Windschalen-Größe)
Luftfahrtkarten in denen Höhenangaben enthalten sind. Ihre örtliche Behörde hat ebenfalls die Höhenangabe Ihres Ortes und Last but not Least, gibt es natürlich noch das Internet als "unendliche" Informationsquelle. Je genauer Sie Angaben zur Höhe machen VantagePRO können, desto präziser werden die Messwerte und Vorhersagen Ihrer Station sein. -
Seite 31: Wetterdaten Auswählen
Windrichtung Der ausgefüllte Pfeil innerhalb der Windrose, zeigt Ihnen die aktuelle Windrichtung an. Die nicht ausgefüllten Pfeilspitzen zeigen die Windrichtungen der letzten Stunde, in 10 Minuten VantagePRO Schritten. Die Konsole misst die dominante Windrichtung alle 10 Minuten und ersetzt den jeweils ältesten Wert durch einen neuen Wert. Insgesamt werden 6 Messwerte angezeigt (6 x 10 min = 1 Stunde). -
Seite 32: Luftfeuchtigkeit
Anzeigen des aktuellen Wetters Temperatur Aussen-Temperatur Drücken Sie die Taste, um die Aussentemperatur zu aktivieren. Sie sehen jetzt, dass ein kleines Grafik-Symbol in unmittelbarer Nähe der Aussentemperatur-Anzeige erscheint. Temperatur-Messwerte können wahlweise in °C oder °F angezeigt werden. Innen-Temperatur Drücken Sie die Taste erneut, um die Innentemperatur zu aktivieren. -
Seite 33: Wind Chill
Anzeige des aktuellen Wetters Wind Chill Drücken Sie zuerst die Taste, gefolgt von der Taste, um die Anzeige für den Wind Chill zu aktivieren. Der Wind Chill wird wahlweise in °C oder °F angezeigt. Siehe auch Kapitel "Scheinbare Temperaturen" auf Seite 40. Taupunkt Drücken Sie zuerst die Taste, gefolgt von der... - Seite 34 Anzeigen des aktuellen Wetters Luftdruck Tendenz Anzeige Die Luftdruck- Tendenz-Anzeige, zeigt die aktuelle Luftdruck-Tendenz der letzten drei Stunden an. Der Tendenz-Pfeil ist ständig sichtbar, es sei denn, dass in den letzten drei Stunden keine Änderungen aufgetreten sind. UV (Ultraviolette Strahlung) Drücken Sie die Taste, um die UV-Strahlung als Index zu erhalten, durch erneutes Drücken der...
-
Seite 35: Niederschlag Pro Jahr, Monat Und Rate
Anzeige des aktuellen Wetters Niederschlag pro Jahr, Monat und Rate Niederschlagsrate Drücken Sie die Taste, um die aktuelle Niederschlagsrate anzuzeigen. Der Niederschlag kann wahlweise in Zoll/Stunde (in/hr) oder in Millimeter/Stunde (mm/hr) angezeigt werden. Wenn in den letzten 15 min. Regen gefallen ist, wird dies in der Lauftext-Anzeige am unteren Rand des Displays wiedergegeben. -
Seite 36: Solar Strahlung
Anzeigen des aktuellen Wetters Solar Strahlung Drücken Sie die Taste, gefolgt von der Taste, um die aktuelle Solar- strahlung anzuzeigen. Die Solarstrahlung wird in Watt pro m gemessen. Siehe auch Kapitel "Solarstrahlung" auf Seite 44. Hinweis: Um die Solarstrahlung anzeigen zu können, müssen Sie einen Solar-Radiation Sensor installiert haben, dieser ist auch für die Evapotranspiration erforderlich. - Seite 37 Anzeige des aktuellen Wetters Anzeige-Formate (Units) Bei den meisten Funktionen Ihrer VantagePRO Wetterstation können Sie zwischen zwei verschiedenen Anzeige-Formaten wählen, dem englischen und dem metrischen System. Einige Funktionen unterstützen mehrere Formate, wie z.B. der barometrische Luftdruck. Sie können diese Anzeige-Formate jederzeit und für jede Funktion separat umschalten.
-
Seite 38: Höchst- Und Tiefstwerte Modus
Höchst- und Tiefstwerte Modus Höchst- und Tiefstwerte abrufen VantagePRO Wetterstation zeichnet für viele Funktionen, die jeweiligen Höchst- / Tiefst- werte auf und speichert diese. Es stehen Werte für drei verschiedene Perioden zu Verfügung: Tag Monat Jahr Ausser dem jährlichen Niederschlag, werden alle Werte automatisch am Ende der jeweiligen Periode zurückgesetzt und die Aufzeichnung beginnt erneut. -
Seite 39: Höchst- Und Tiefstwerte-Modus Beenden
So rufen Sie die Höchst- und Tiefstwerte ab: Drücken Sie die Taste, um in den Höchst- und Tiefstwerte Modus zu gelangen. und das Symbol erscheint und Ihre VantagePRO zeigt Ihnen alle HIGHS Höchstwerte für die sichtbaren Funktionen. Benutzen Sie die Tasten, um zwischen den Funktionen Tages-Höchst-, Tages-Tiefst-, Monats-Höchst-, Monats-Tiefst-, Jahres-Höchst-, Jahres-Tiefstwerten... -
Seite 40: Alarm Modus
Alarm Modus VantagePRO Wetterstation bietet über 30 Alarmfunktionen, welche Sie zur akkustischen Alarmierung, bei Überschreiten eines programmierten Wertes nutzen können. Mit Ausnahme des Luftdruck- und Zeitalarms, arbeiten alle Alarmfunktionen wie folgt: Sobald eine entsprechende Funktion einen frei wählbaren Grenzwert erreicht, ertönt ein akkustisches Alarmsignal. -
Seite 41: Einstellen Einer Alarmzeit
Alarm Modus Wählen Sie eine beliebige Wetter-Funktion. Benutzen Sie die Tasten, um eine aktuell angezeigte Funktion auszuwählen. Drücken Sie die gefolgt von der Taste. Die rechte Anzeigestelle der gewählten Funktion beginnt zu blinken. Verwenden Sie nun die Tasten, um diesen Wert zu ändern. Mit den Tasten, wechseln Sie zwischen den Anzeigestellen dieser Funktion. -
Seite 42: Grafik Modus
Grafik Modus Ihre VantagePRO Wetterstation beinhaltet sehr umfangreiche Grafik-Funktionen. Im Grafik- Modus haben Sie über 100 verschiedene grafische Auswertungen zur Verfügung. Sie benötigen zum Anzeigen dieser Funktionen keinen PC. Die Tabelle auf der gegenüberliegenden Seite zeigt Ihnen eine Übersicht, über die möglichen... - Seite 43 Wenn Sie am Ende der möglichen Zeitspanne für eine Funktion angekommen sind, ertönt ein akustisches Signal. Hinweis: VantagePRO Bei der ersten Inbetriebnahme Ihrer ,werden Sie im Grafik Modus natürlich noch keine Daten finden. Haben Sie Geduld, in Kürze stehen Ihnen hier umfangreiche Auswertungen zur Verfügung.
- Seite 44 Grafik Modus Grafik und Alarmfunktionen der VantagePRO Konsole Grafiken Alarme Funktion Barometrischer- Wert Luftdruck Tendenz Evapotranspiration Innenluftfeuchte Luftfeuchtigkeit & Aussenluftfeuchte Taupunkt Taupunkt Extra-Luftfeuchte Blattfeuchte Blattfeuchte Regen Niederschlag Regenschauer Regenrate Bodenfeuchte Bodenfeuchte Solarstrahlung Solarstrahlung Innentemperatur Temperatur Aussentemperatur Extra-Temperatur Scheinbare- Hitze-Index Temperatur Temp./Feuchte/...
- Seite 45 Grafik Modus Beschreibung / Legende zur links abgebildeten Tabelle: A = Aktuell G = Gesamt H = Höchstwert T = Tiefstwert D = Durchschnitt J = Ja Sturmwarnung Alarm - wird durch sinkenden Luftdruck ausgelöst, definierbar. Sturmauflösung Alarm - wird durch steigenden Luftdruck ausgelöst, definierbar. ET Alarm - definiert durch die tägliche Evapotranspiration Hochwasser Alarm - definiert durch den Niederschlag der aktuellen 15 Minuten.
-
Seite 46: Das Wetter
Das Wetter In diesem Kapitel werden alle von Ihrer VantagePRO erfassten und berechneten Wetter- konditionen beschrieben. Für jede Funktion erhalten Sie in den folgenden Abschnitten eine meteorologische Erklärung und eine Beschreibung, wie die jeweiligen Werte von Ihrer VantagePRO Konsole angezeigt, bzw. gespeichert werden. Beachten Sie, dass für einige Funktionen zusätzliche Sensoren erforderlich sind, siehe auch Seite 4/5. - Seite 47 Der Hitze Index, oder auch Temperatur/Feuchte-Index (T-F Index), sagt aus, wie warm wir die Luft momentan empfinden. Die entscheidende Größe für diesen Messwert liefert dabei die Luftfeuchtigkeit. Der Hitze Index kommt erst ab Temperaturen über +14°C zum Tragen, darunter VantagePRO wird auch von Ihrer kein Wert errechnet.
-
Seite 48: Relative Luftfeuchtigkeit
Das Wetter Relative Luftfeuchtigkeit Die Luftfeuchtigkeit an sich gibt den Wasserdampfgehalt der Luft an. Wieviel Wasserdampf die Luft aufnehmen kann, hängt stark von deren Temperatur und dem Luftdruck ab. Man spricht deshalb von relativer Luftfeuchtigkeit. Sie beschreibt den momentanen Wasserdampf- gehalt der Luft, als Prozentwert zur maximal möglichen Aufnahmemenge bei gegebenen Verhältnissen. -
Seite 49: Taupunkt
Vorausgesetzt es ziehen während der Nacht keine neuen Wetterfronten auf, gibt Ihnen der Taupunkt-Wert am Abend die tiefste Temperatur der Nacht an. Niederschlag VantagePRO Ihre Wetterstation bietet 4 verschiedene Funktionen zur Aufzeichnung des Niederschlags: "Regenschauer", "Niederschlag täglich", "Niederschlag monatlich" und VantagePRO "Niederschlag jährlich". -
Seite 50: Solarstrahlung
Das Wetter Solarstrahlung VantagePRO Mit Ihrer ist es möglich, die aktuelle Solarstrahlung, oder besser bekannt als "Globale Solarstrahlung", zu messen. Ein Messwert der die Intensität der Solar- strahlung beschreibt, welche die Erdoberfläche erreicht. Diese Strahlungsstärke umfasst sowohl die direkte, wie auch die diffuse Komponente des restlichen Himmels. Die Display-... - Seite 51 Das Wetter VantagePRO Konsole zeigt Ihnen die UV-Strahlung in zwei verschiedenen Messeinheiten an: MED´s und UV-Index. MED steht für: Minimale Erythemale Dosis, definiert in der Menge an Sonnenlicht, welches notwendig ist, um 24 Stunden nach der Bestrahlung eine Rötung der Haut zu erzielen. Anders ausgedrückt heisst dies, das 1 MED eine Rötung der Haut zur Folge hat.
- Seite 52 Sonnebrand führt. Z.B. sollte eine Person mit Hauttyp 2, nach Fitzpatrick, 0,75 MED als maximale Tagesdosis wählen. Im Gegensatz dazu, kann eine Person mit Hauttyp 5, eine Tagesdosis von 2,5 MED wählen. Beachten Sie, dass Ihre VantagePRO den Hauttyp 2 nach Fitzpatrick voraussetzt. VantagePRO Konsole kann auch den sogenannten UV-Index anzeigen, eine Messung der Intensität.
-
Seite 53: Evapotranspiration (Et)
Im Endeffekt ist die EvapoTranspiration das Gegenteil von Regen (Wasser wird in die Atmosphäre zurückgegeben), sie wird daher auch in Zoll oder mm angegeben. VantagePRO Konsole verwendet zur Berechnung folgende Messwerte: Temperatur, - relative Luftfeuchte, - Wind Run* und Solarstrahlungsdaten. Beachten Sie, dass zur Berechnung der optionale Solar-Radiation Sensor erforderlich ist, siehe Seite 4/5. -
Seite 54: Fehlerbehebung
Lösung Display ohne Anzeige Die Konsole erhält keine Stromversorgung. Überprüfen Sie, ob der Netzadapter mit einer entsprechenden Steckdose und Ihrer VantagePRO Konsole verbunden ist. Sollte die Stromversorgung unterbrochen sein, prüfen Sie, ob die Batterien korrekt eingelegt sind. Die Batterien könnten älter oder verbraucht sein, ersetzen Sie diese. -
Seite 55: Temperatur
Anzeige erscheint zu Das ISS Modul ist an einem ungünstigen Ort aufgestellt. Suchen Sie einen hoch passenden Platz für bessere Messergebnisse. Innentemperatur- VantagePRO Platzieren Sie die Konsole oder eventuell zusätzlich installierte Temperatursensoren nicht in direktem Sonnenlicht. Anzeige erscheint zu hoch... -
Seite 56: Luftfeuchtigkeit
Fehlerbehebung Luftfeuchtigkeit Problem Lösung Innenluftfeuchtigkeit Achten Sie darauf, dass sich die VantagePRO Konsole nicht neben einem Luftbe- oder Entfeuchter befindet. scheint zu hoch oder zu niedrig Prüfen und korrigieren Sie die Kalibrierwerte bei Bedarf. Wenn Innenluftfeuchtigkeit und Innentemperatur zu hoch erscheinen, sehen Sie bitte im vorangegangenen Kapitel nach. -
Seite 57: Windrichtung
Fehlerbehebung Windrichtung Problem Lösung Die Windrichtungs- Übertragungsproblem, platzieren Sie die Komponenten Ihrer Wetterstation an anderen Orten. anzeige weist nur Striche in der Anzeige Sollte dies, das Problem nicht beheben liegt möglicherweise ein Defekt vor, rufen Sie unseren Service an. Die Windrichtung zeigt ISS-Problem, speziell wenn auch die Aussentemperatur nur Striche in der Anzeige aufweist. -
Seite 58: Empfangsprobleme
Empfangsprobleme Die drahtlose Datenübertragung ist eine praktische Sache, damit aber ein störungsfreier Betrieb möglich ist, sind einige Details zu beachten. Die VantagePRO Wetterstation wurde lange und intensiv, in allen nur erdenklichen Konstellationen getestet. Dennoch können je nach äusseren Gegebenheiten, verschiedene empfangsbehindernde Faktoren in Erscheinung treten. -
Seite 59: Empfangs-Diagnose Menü
Anzahl der Verbindungsausfälle zwischen Konsole und Station, die länger als 10 Minuten dauerten. Aktuelle Anzahl der aufeinanderfolgenden Datenverluste. Längste Reihe, aufeinanderfolgend empfangener Datenpakete. Aktuelle Reihe, aufeinanderfolgend empfangener Datenpakete. Aktuelle Batteriespannung der VantagePRO Konsole Empfangspegel-Einstellung der Konsole Mit der Taste, können Sie die Eingangsverstärkung der Konsole ein und ausschalten. -
Seite 60: Kalibrierwerte
Kalibrierfunktionen Kalibrierwerte Um Ihre VantagePRO Wetterstation fein zu justieren, können für die meisten Funktionen sogenannte Kalibrierwerte eingegeben werden. Wenn z.B. die Aussentemperatur konstant zu hoch oder zu tief erscheint, haben Sie die Möglichkeit, die Abweichung durch Eingabe eines Korrekturwertes zu beeinflussen. -
Seite 61: Funktionswerte Eingeben
Kalibrierfunktionen Funktionswerte eingeben Für folgende Funktionen können Messwerte/Daten manuell eingegeben werden: l Niederschlag täglich Geben Sie hier einen täglichen Niederschlagswert ein, entsprechend werden sich auch die Werte für den monatlichen- und jährlichen Niederschlag ändern. l Niederschlag monatlich Geben Sie hier einen monatlichen Niederschlagswert ein, der tägliche Niederschlagswert wird hiervon nicht betroffen. - Seite 62 Kalibrierfunktionen Löschbare Funktionswerte l Barometrischer Luftdruck Das Löschen des Luftdruck-Funktionswertes betrifft sowohl den eingegebenen Funktions- Wert (siehe vorhergehende Seite), als auch die im Setup Modus vorgenommene Höhen- Eingabe. l Niederschlag täglich Das löschen der täglichen Niederschlags-Funktion löscht folgende Werte: Tägliche Niederschlagsmenge gesamt, Niederschlag der letzten 15 Minuten, Niederschlag der letzten 3 Stunden, welche für die Vorhersageberechnung verwendet werden, Reset des Regenschirm-Symbols.
-
Seite 63: Service Informationen
Schließen Sie die Wetterstation an einen anderen Stromkreis als den Ihres Empfangsgerätes an. Fragen Sie unseren Support oder einen Elektriker nach möglichen Lösungen. Technische Änderungen oder Modifikationen, welche nicht ausdrücklich und schriftlich durch DAVIS-Instruments genehmigt sind, führen zum Erlöschen der Gerätezulassung. Vantage... -
Seite 64: Technische Daten
Technische Daten Funktion Sensor/Option Auflösung Messbereich Genauigkeit Barometrischer 0,1 hPa/mm 880 bis 1080 hPa 1,7 hPa Luftdruck 660 bis 810 mm 1,3 mm (-305 bis 3650 m) Integriert Luftdruck Tendenz >=2 hPa, 1,5 mm 5 Stufen-Pfeil (1 Stunde) (schnell) steigend >=0,7 hPa, 0,5 mm (schnell/langsam) (langsam) - Seite 65 Technische Daten Funktion Sensor/Option Auflösung Messbereich Genauigkeit Temp.Sensor/Sonde, Aussen-Temperatur 0,1° C -40 bis +60° C 0,5° C Temp./Feu. oder ISS Extra-Temperatur Temperatur Station 1,0° C -40 bis +60° C 0,5° C Hitze Index Temp./Feu. oder ISS 1,0° C -40 bis +57° C 1,5°...
-
Seite 66: Zusätzliche Wetterprodukte
Zusätzliche Wetterprodukte Schnell-Wettervorhersage-Karte 131D Speziell für die Vorhersage des Wetters im mitteleuropäischen Raum haben wir unsere Schnell-Wettervorhersagekarte entwickelt. Sie ist ein nützlicher Helfer in verschiedensten Anwendungsgebieten. Es werden die am häufigsten zu beobachtenden Wetterverläufe anschaulich erklärt und die benötigten Hilfestellungen zur schellen und sicheren Vorhersage gegeben. So ist es sehr einfach, mit Hilfe der Daten Ihrer Wetterstation und den dazugehörigen Wolkenbildern eine treffsichere Vorhersage für die nächsten Stunden/Tage zu generieren. -
Seite 67: Davis Profi-Wetterstationen "Classic
DAVIS Profi-Wetterstationen "Classic" VantagePRO Neben unserer Serie erhalten Sie bei uns auch die bewährte Davis Classic-Serie. Diese Wetterstationen zeichnen sich durch extreme Zuverlässigkeit und Datensicherheit, für den Einsatz im Heimbereich und gewerblichen Anwendungen aus. Sie finden hier auch Spezial- Wetterstationen für die Bereiche Energie, Agrar und Landwirtschaft, Gesundheit, mit denen es möglich ist externe Geräte zu steuern oder telefonabfragbare Wetterberichte zu generieren. - Seite 68 Videotechnik Selhuber GmbH Am Königholz Ost 4 85411 Eglhausen Internet www.vts-gmbh.com E-Mail info@vts-gmbh.com Telefon 08166/6764-0 Telefax 08166/6764-49 Bedienungsanleitung 6310 VantagePRO 1. Auflage Gestaltung & Layout: Hans Fuchs Copyright - Nachdruck, auch nur auszugsweise, nur mit Genehmigung der VTS Gmbh.
