Inhaltszusammenfassung für DAVIS Vantage Pro
- Seite 1 Vantage PRO Kurz Anleitung...
-
Seite 2: Einführung
EINFÜHRUNG Diese “Kurzanleitung” bietet Ihnen alle Informationen zur Bedienung der VantagePRO-Konsole in Kurzform. Detaillierte Informationen finden Sie in der ausführlichen Bedienungsanleitung. Seiten mit: WEIß - beinhalten generelle Informationen oder Anweisungen zur Konsole. SCHWARZ - beinhalten Anweisungen zur Benutzung bestimmter Funktionen. Informationen über: •... -

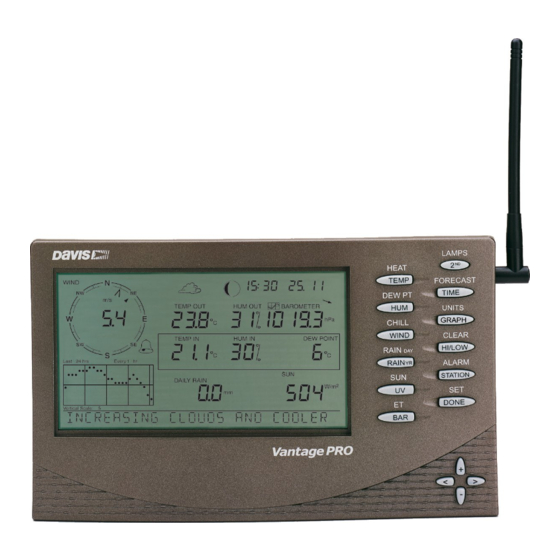

Seite 3: Das Display
Das Display Aussentemperatur Vorhersage- Mond- Aussen- Datum & Zeit Temp 1-3 (von Symbol Phase Luftfeuchte Sonnenauf-/Unterg. Bodenfeuchte-Station) Luftdruck WIND Wind TEMP OUT HUM OUT km/h BAROMETER Wind Chill TEMP IN HUM IN CHILL Taupunkt Hitze-Index Grafikdisplay Last 24 hrs Every 1 THSW-Index Temp 1-2 (von RAIN RATE... - Seite 4 SYMBOLE Vorhersage Symbole. Siehe "Vorhersage." Mond-Phase. Die hier gezeigten Symbole sind für die Nordhalbkugel gültig, auf der Südhalbkugel ist die Bedeutung entgegengesetzt. Neumond zunehmend Vollmond abnehmend Neumond Alarm-Glocke. Erscheint wenn ein Alarm gesetzt ist, blinkt wenn ein Alarm ausgelöst wurde. Grafik-Symbol.
- Seite 5 LAUFTEXT Lauftext-Informationen und die zugehörigen Tasten: Vorhersage (für 48 Stunden) ..& FORECAST Wind gemittelt für 10 Min ..(Windgeschwindigkeit) WIND Niederschlag der letzten 15 Min. . . (Regenrate) RAIN YR Niederschlag der letzten 24 Std.
- Seite 6 SETUP Setup-Modus: Drücken und halten Sie gefolgt von . Drücken Sie DONE zum vorwärts und zurückblättern der Menüs. DONE 1. RECEIVING FROM. Zeigt verfügbaren Sendestationen. 2. ON/OFF. Empfang für verfügbare Stationen aktivieren oder deaktivieren. Siehe "STATION." 3. RETRANSMIT ON/OFF. Daten an zusätzliche Konsolen weiterleiten. Siehe "STATION." 4.
-
Seite 7: Servicemodus
Das Service-Menü wird von unseren Technikern zur Diagnose von Fehlern benutzt. Bei Problemen wenden Sie sich bitte an Ihren örtlichen Davis-Hän- dler oder wenden Sie sich an DAVIS Instruments 001 (510) 732 7814, Mon- tag bis Freitag, 7:00 - 17:30 Uhr, Pacific Zeit. E-mail: support@davisnet.com Empfang prüfen und Empfindlichkeit anpassen:... - Seite 8 Drücken Sie , um die Zweitfunktion der Tasten zu aktivieren (Beschrift- ung oberhalb den Tasten). erscheint in der oberen rechten Ecke des Displays, unterhalb Datum und Zeit. Nach dem drücken einer weiteren Taste verschwindet das Symbol wieder. Wenn Sie eine weitere “Zweitfunktion” wählen möchten, müssen Sie noch einmal drücken.
- Seite 9 ALARM Alarmwerte eingeben: Siehe "EINGABEN." (Hinweis: Nicht für alle Funk- tionen steht eine Alarmfunktion zur Verfügung. Akustische Alarmierung bei Alarmauslösung: • Solange die Alarmsituation gegeben ist oder der Alarm manuell gelöscht wird (bei Netzbetrieb der Konsole). • Zwei Minuten, wenn die Konsole mit Batterie betrieben wird. •...
- Seite 10 BAR (Luftdruck) Drücken Sie , zur Auswahl des: • Barometrischen Luftdrucks (0.00 in, 0.0 mm, 0.0 hPa, 0.0 mb) Drücken Sie & , zur Auswahl der Einheiten. UNITS Höheneingabe ändern: 1. Drücken und halten sie gefolgt von DONE 2. Drücken Sie neunmal, bis Sie „ENTER ELEVATION“...
- Seite 11 CHILL Drücken Sie & , zur Auswahl des: CHILL Wind Chill (°C, °F) • Drücken Sie & , zur Auswahl der Einheiten. UNITS Alle Temperaturwerte haben identische Einheiten (Innen- und Aussen-Tem- peratur, Wind Chill, Hitze-Index und Taupunkt). Ein Wechsel von ×C nach ×F (oder umgekehrt) ändert alle Anzeigen.
- Seite 12 CLEAR (Löschen) Löschen von tägl./monatl./jährlichen Gesamtmengen: 1. Wählen Sie die zu löschende Funktion. 2. Drücken Sie gefolgt von , halten Sie gedrückt bis CLEAR CLEAR die Anzeige aufhört zu blinken und Nullen erscheinen. Löschen eines Alarmwertes: 1. Drücken Sie & , um den Alarm-Modus zu starten.
- Seite 13 (Taupunkt) DEW PT Drücken Sie & , zur Anzeige des: DEW PT Taupunktes (°C, °F) • Drücken Sie & , zur Auswahl der Einheiten. UNITS Alle Temperaturwerte haben identische Einheiten (Innen- und Aussen-Tem- peratur, Wind Chill, Hitze-Index und Taupunkt). Ein Wechsel von °C nach °F (oder umgekehrt) ändert alle Anzeigen.
- Seite 14 DONE Drücken Sie , um: DONE • eine Alarmeinstellung zu bestätigen. • das Alarm-Menü zu verlassen. • einen Alarm stumm zu schalten. • den Grafik-Modus zu verlassen. • den Max/Min-Modus zu verlassen. • zum nächsten Menü im Setup zu wechseln. Drücken und halten Sie gefolgt von , um:...
- Seite 15 Bei vorhandenem Solarstrahlungs-Sensor drücken Sie & UNITS zur Auswahl von: • ET Tag (0.0 mm, 0.00 in) • ET Monat (0.0 mm, 0.00 in) • ET Jahr (0.0 mm, 0.00 in) Drücken Sie & , zur Auswahl der Einheiten. UNITS Alle Niederschlags- und ET-Werte haben identische Einheiten.
- Seite 16 FORECAST (Vorhersage) Update Intervall: Die Vorhersage wird einmal pro Stunde, zur vollen Stunde erstellt. Vorhersage Symbole: Die Symbole geben die Wetterentwicklung der nächsten 12 Stunden an. Heiter Teilweise Stark Regen Schnee bewölkt bewölkt wahrscheinlich Wenn Regen oder Schneefall mit geringer Wahrscheinlichkeit möglich ist, erscheint das „Teilweise bewölkt“- und das „Schnee“-Symbol.
- Seite 17 (Grafik) GRAPH Grafik-Modus starten: Drücken Sie . Der Grafik-Modus für die GRAPH gewählte Funktion erscheint mit Höchst- und Tiefstwerten. Der blinkende Punkt in der Grafik entspricht den angezeigten Werten in den Feldern. Um eine andere Funktion anzuzeigen, drücken Sie einfach die entsprechende Funktionstaste.
- Seite 18 HEAT (Hitze) Drücken Sie & , zur Auswahl von: HEAT • Hitze-Index (°C, °F) THSW (Temp-Feuchte-Sonne-Wind) Index (°C, °F) wenn ein Solar-Sen- • sor angeschlossen ist. Drücken Sie & , zur Auswahl der Einheiten. UNITS Alle Temperaturwerte haben identische Einheiten (Innen- und Aussen-Tem- peratur, Wind Chill, Hitze-Index und Taupunkt).
- Seite 19 (Max./Min.) HI/LOW Den Max/Min-Modus aufrufen: Drücken Sie . Datum und Zeit des HI/LOW Tageshöchstwertes der gewählten Funktion wird zusammen mit einer Grafik der letzten 24 Stunden angezeigt. Eine andere Funktion auswählen, drücken Sie die Funktionstaste der gewünschten Wetter-Funktion. Höchst-/Tiefstwerte abrufen: Drücken Sie oder oder , um...
- Seite 20 HUM (Feuchte) Drücken Sie , zur Auswahl von: • Aussen-Luftfeuchtigkeit (% rel.) • Innen Luftfeuchtigkeit (% rel.) • Luftfeuchtigkeit Station 2 bis 8 (% rel.) wenn zusätzliche Temp./Feuchte- Stationen vorhanden sind. Blattfeuchte • Blattfeuchte, wenn eine Blatt-/Bodenfeuchte-Station eingesetzt wird. Durch weiteres Drücken von erhalten Sie die Blattfeuchte-Anzeige für maximal zwei Sensoren.
- Seite 21 (Beleuchtung) LAMPS Drücken Sie & , zur Auswahl von: LAMPS • Beleuchtung EIN. • Beleuchtung AUS. Betrieb der Konsole mit Netzbetrieb: • Die Beleuchtung kann permanent eingeschaltet bleiben. Betrieb der Konsole mit Batterie: • Die Beleuchtung bleibt solange aktiviert, solange Tasten betätigt werden oder im Lauftext eine Anzeige durchläuft.
- Seite 22 RAIN DAY (Regen Tag) Drücken Sie & , zur Auswahl von: RAIN DAY • Regen täglich (0.00 in, 0.0 mm) • Regenschauer (0.00 in, 0.0 mm). Drücken Sie & , zur Auswahl der Einheiten. UNITS Alle Niederschlags- und ET-Werte haben identische Einheiten. Ein Wechsel von Zoll nach mm (oder umgekehrt) ändert alle Anzeigen.
- Seite 23 (Regen Jahr) RAIN YR Drücken Sie , zur Auswahl von: RAIN YR • Regen Monat (0.0 mm, 0.00 in) • Regen Jahr (0.0 mm, 0.00 in) • Regenrate (0.0 mm, 0.00 in) Drücken Sie & , zur Auswahl der Einheiten. UNITS Alle Niederschlags- und ET-Werte haben identische Einheiten.
- Seite 24 SET (Eingaben) Alarm einstellen: 1. Drücken Sie & , um den Alarm-Modus zu starten. Das ALARM Symbol erscheint. Sie sehen in jedem Feld nun entweder einen Alarm- wert oder eine Reihe von Strichen wenn kein Alarm gesetzt ist. 2. Drücken Sie oder eine Funktionstaste, oder <...
- Seite 25 SOLAR Wenn Sie einen Solarstrahlungs-Sensor einsetzen, drücken Sie & , zur Anzeige der: SOLAR • Solarstrahlung (W/m...
- Seite 26 STATION Empfang einer zusätzlichen Sendestation: 1. Um Setup aufzurufen, drücken und halten Sie gefolgt von DONE 2. Im ersten Menü sehen Sie: “RECEIVING FROM”. Warten Sie einen Augenblick bis alle Stations-ID´s angezeigt werden. 3. Drücken Sie , um zum nächsten Setup-Menü zu gelangen (Station 1). DONE 4.
- Seite 27 (Temperatur) TEMP Drücken Sie , zur Auswahl von: TEMP • Aussentemperatur (0ºF, 0.0ºF, 0ºC, 0.0ºC) • Innentemperatur (0ºF, 0.0ºF, 0ºC, 0.0ºC) • Temperatur 2 bis 8 (0ºF, 0.0ºF, 0ºC, 0.0ºC) wenn Sie eine oder mehrere Temp. oder Temp./Feuchte-Stationen verwenden. Bodenfeuchte (Soil Moisture) & Bodentemperatur •...
- Seite 28 TIME (Zeit) Drücken Sie , zur Auswahl folgender Anzeigen: TIME • Aktuelles Datum & Uhrzeit • Zeit für Sonnenaufgang & Sonnenuntergang Datum und Uhrzeit einstellen: 1. Drücken und halten Sie gefolgt von um Setup zu starten. DONE 2. Drücken Sie dreimal oder bis Sie „ENTER TIME“...
- Seite 29 (Einheiten) UNITS Drücken Sie & , um die Anzeige-Einheiten der gewählten UNITS Funktion zu ändern: • Alle Temperaturwerte haben identische Einheiten (Innen- und Aussen- Temperatur, Wind Chill, Hitze-Index und Taupunkt). Ein Wechsel von ºC nach ºF (oder umgekehrt) ändert alle Anzeigen. •...
- Seite 30 Bei angeschlossenem UV-Sensor, können Sie durch Drücken der Taste zwischen folgenden Anzeigen wechseln: • UV-Index • UV-Dosis (Meds)
- Seite 31 WIND Drücken Sie , zur Auswahl von: WIND • Windgeschwindigkeit (0 mph, 0.0 m/s, 0 km/h, 0 knots) • Windrichtung (Grad) Drücken Sie & , zur Auswahl der Einheiten. UNITS Die Kompassrose: Aktuelle Windrichtung. Vorherrschende Windrichtung einer 10-Minuten-Periode innerhalb der letzten Stunde.
- Seite 32 3465 Diablo Avenue, Hayward, CA 94545-2778 U.S.A. 510-732-9229 • Fax: 510-732-9188 E-mail: info@davisnet.com • www.davisnet.com Part Number: 07395.166 - German Rev. A Manual, 30 April 2002 © 2002 by Davis Instruments Corp. All rights reserved. Vantage Pro is a trademark of Davis Instruments Corp.
