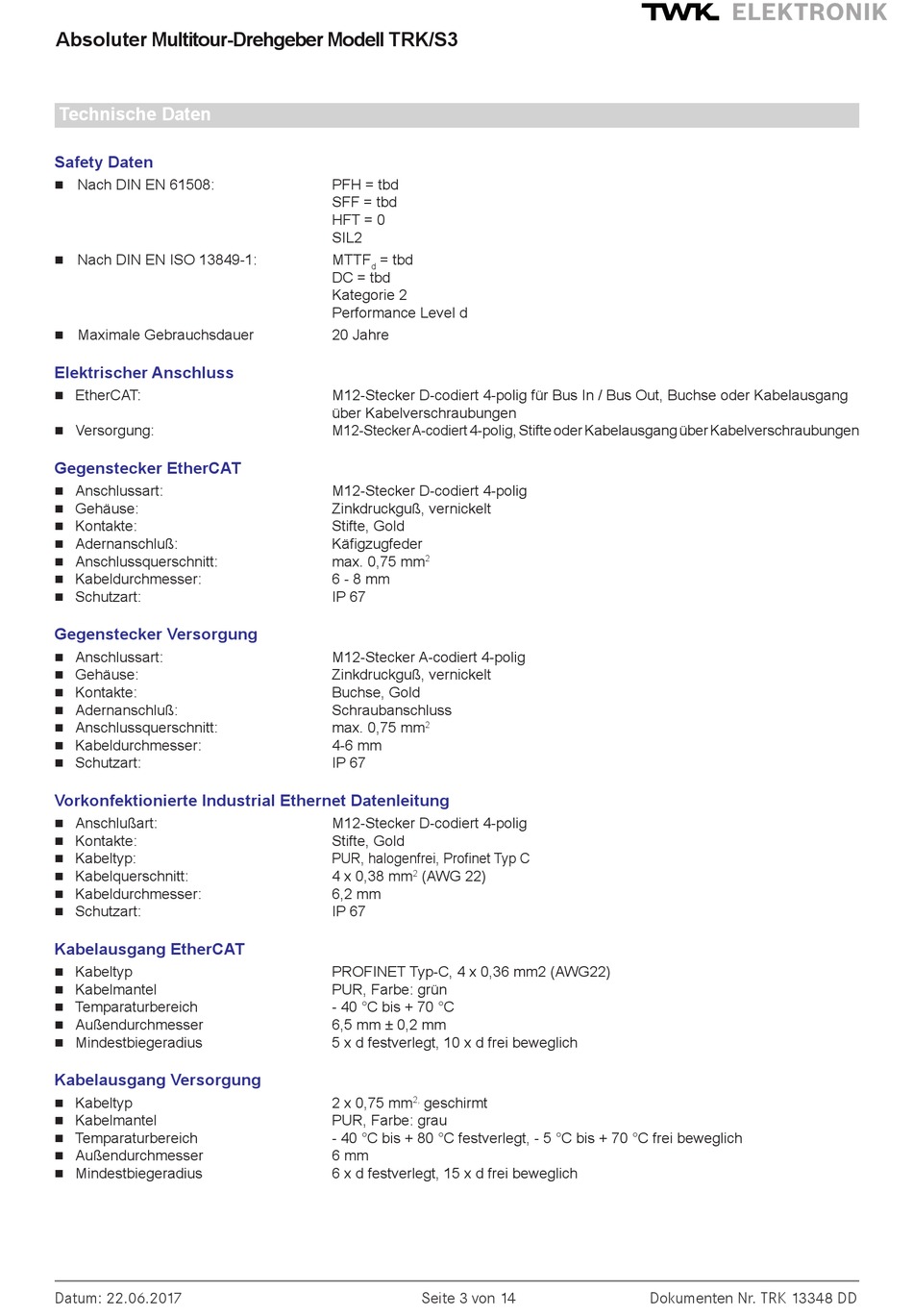

Absoluter Multitour-Drehgeber Modell TRK/S3
Technische Daten
Safety Daten
Nach DIN EN 61508:

Nach DIN EN ISO 13849-1:

Maximale Gebrauchsdauer


Elektrischer Anschluss

EtherCAT:

Versorgung:

Gegenstecker EtherCAT
Anschlussart:

Gehäuse:

Kontakte:

Adernanschluß:

Anschlussquerschnitt:

Kabeldurchmesser:

Schutzart:

Gegenstecker Versorgung
Anschlussart:

Gehäuse:

Kontakte:

Adernanschluß:

Anschlussquerschnitt:

Kabeldurchmesser:

Schutzart:

Vorkonfektionierte Industrial Ethernet Datenleitung
Anschlußart:

Kontakte:

Kabeltyp:

Kabelquerschnitt:

Kabeldurchmesser:

Schutzart:

Kabelausgang EtherCAT
Kabeltyp

Kabelmantel

Temparaturbereich

Außendurchmesser

Mindestbiegeradius

Kabelausgang Versorgung
Kabeltyp

Kabelmantel

Temparaturbereich

Außendurchmesser

Mindestbiegeradius

Datum: 22.06.2017
PFH = tbd
SFF = tbd
HFT = 0
SIL2
MTTF = tbd
d
DC = tbd
Kategorie 2
Performance Level d
20 Jahre
M12-Stecker D-codiert 4-polig für Bus In / Bus Out, Buchse oder Kabelausgang
über Kabelverschraubungen
M12-Stecker A-codiert 4-polig, Stifte oder Kabelausgang über Kabelverschraubungen
M12-Stecker D-codiert 4-polig
Zinkdruckguß, vernickelt
Stifte, Gold
Käfigzugfeder
max. 0,75 mm
2
6 - 8 mm
IP 67
M12-Stecker A-codiert 4-polig
Zinkdruckguß, vernickelt
Buchse, Gold
Schraubanschluss
max. 0,75 mm
2
4-6 mm
IP 67
M12-Stecker D-codiert 4-polig
Stifte, Gold
PUR, halogenfrei, Profinet Typ C
4 x 0,38 mm (AWG 22)
2
6,2 mm
IP 67
PROFINET Typ-C, 4 x 0,36 mm2 (AWG22)
PUR, Farbe: grün
- 40 °C bis + 70 °C
6,5 mm ± 0,2 mm
5 x d festverlegt, 10 x d frei beweglich
2 x 0,75 mm geschirmt
2,
PUR, Farbe: grau
- 40 °C bis + 80 °C festverlegt, - 5 °C bis + 70 °C frei beweglich
6 mm
6 x d festverlegt, 15 x d frei beweglich
