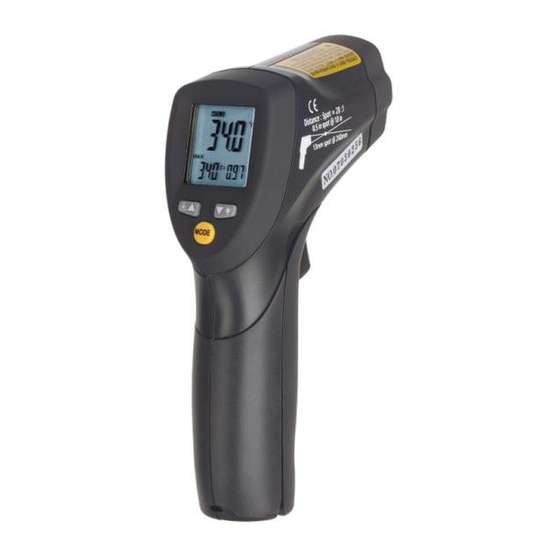

- Seite 1 Infrarotthermometer ST485 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis …………………………… ………… .3 E i n f ü h r u n g … …… ………… …… ……… …… …… .3 F e a t u r e s …………………………………….4 Einsatzbereich …………………………………………….4 1 Sicherheit ……………………………5 2 Messfleck Entfernung ……………………………………6 3 Technische Daten ………………………7 4 Front Panel Beschreibung... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf unseres ST485 Infrarotthermometers. Mit dem ST485 messen Sie auf Knopfdruck Oberflächentemperaturen. Der Laser hilft Ihnen beim Anvisieren Messobjektes, Hintergrundbeleuchtung und das funktionelle Design ermöglichen ein bequemes Messen. FEATURES: Genaue berührungslose Messungen Hervoragende Optik: Scharfpunkt bei 260 mm Entfernung ... -
Seite 4: Einsatzbereich
Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. - Nie mit dem Gerät auf Personen/ in die Augen zielen. Das Gerät darf nur im zugelassenen Temperaturbereich verwendet werden / es dürfen keine technischen Veränderungen am Gerät vorgenommen werden / es sollte nur mit einem feuchten Tuch gereinigt werden. -
Seite 5: Messfleck Entfernung
2 Messfleckentfernungsverhältnis Bedenken Sie also bitte immer, dass bei Messungen auf größere Entfernung hin, der Messfleck wesentlich größer wird. Somit messen Sie auch auf einer größeren Fläche. Dies ist manchmal unerwünscht. Wenn Sie die nebenstehende Skizze ansehen, erkennen Sie, dass das Messgerät ein sehr gutes Verhältnis aufweist. - Seite 6 Mode.l Messbereich D: S -50 … 800℃(-58 to 1472°F) ST-485 20:1 Display Auflösung 0.1℃(0.1°F) Genauigkeit: Umgebungstemperatur von 23 .. 25℃(73 to 77℉) -50 … -20℃(-58 t…-4℉): ±5℃(±9℉) -20 … 538℃ (-4 … 1000℉): ± 2.0% oder +2℃(±3.6℉); 538 … 800℃(1000 … 1472℉): ±...
-
Seite 7: Front Panel Beschreibung
Pfeiltaste ③ Pfeiltase ④ ⑤ Modetaste ⑥ Messtaste/Trigger ⑦ Batteriedeckel ⑧ Handgriff 5.Anzeige ① Data Hold ② Laser an ③ Dauerbetrieb ④ Hi-Lo-Alarm ⑤ °C/°F-Anzeige ⑥ Batterie schwach ⑦ Emissionsgrad ⑧ Max-Temperaturwert ⑨ Symbol für Max-Wert ⑩ Aktueller Temperaturwert Pfeiltaste ①... -
Seite 8: Tasten
Funktionales Design Schiebeschalter für C/F-Umschaltung im Batteriefach. Beim Messen wird der Emissionsgrad mit den Pfeiltasten eingestellt. Hold-Modus wird Laser Hintergrundbeleuchtung an und abgeschaltet. Einstellen Alarmgrenzen Emissionsgrades betätigen Sie die Mode-Taste bis das gewünschte Symbol in der Anzeige blinkt. Mit den Pfeiltasten können Sie die Werte verändern. - Seite 9 MODE Taste Funktion Durch Drücken Modetaste gelangt man in EMS Einstellung Einstellmode für Emissiondsgrad, Dauer- LOCK an/aus betrieb, und Hi-Lo-Alarm. Mit jedem Drücken der Modetaste gelangen Sie HAL an/aus gemäß dem Diagramm zur nächsten Einstellung. HAL Einstellung LOW an/aus EMS Einstellung. Der Emmissionsgrad(EMS) ist LOW Einstellung von 0.10 bis 1.0...
- Seite 10 Mit der Messtaste(Trigger) bestätigen Sie die Auswahl. Das Messgerät misst solange im Dauerbetrieb bis die Messtaste wieder betätigt wird. Im Lockmode(Dauerbetrieb) können Sie mit den Pfeiltasten den Emissionsgrad einstellen. Auswahl °C/°F Durch Schiebeschalter Batteriefach können Temperatureinheit( C or F) einstellen. zeigt gemessene Maximaltemperatur...
- Seite 11 ③ Lassen Sie die Messtaste los, danach erscheint HOLD auf dem Display. Der letzte Messwert wird jetzt für ca. 7 Sekunden angezeigt. Jetzt(HOLD-Status) können Sie durch die Pfeiltasten auch den Laser und die Hintergrundbeleuchtung ein- und ausschalten. ④ Das Messgerät schaltet sich nach 7 Sekunden selbsttätig ab, wenn keine weitere Taste gedrückt wird.
-
Seite 12: Hinweise
BATTERIE wechseln ① Sobald Batteriespannung nicht mehr ausreichend ist, erscheint das Symbol: ……. Aud der Anzeige. Ein neue Batterie is erforderlich. ② Batteriefach öffnen und Batterie durch eine neue 9-Volt Blockbatterie ersetzen. 6. HINWEISE: Funktionsprinzip Ein Infrarotthermometer kann man sich wie einen Fotoapparat vorstellen. - Seite 13 Hot Spot finden Lokalisierung einer heißen Stelle wird Thermometer einen Punkt innerhalb ge-wünschten Bereichs gerichtet und der Bereich dann mit einer Auf- und Abbewegung abgetastet, bis die heiße Stelle gefunden ist. Hinweise Zur Messung von Temperaturen glänzender oder hoch polierter Metalloberflächen (z.B.
-
Seite 14: 0 Wa R T U N G U N D R E I N I G U N G
abgedeckt oder mit mattschwarzer Farbe angestrichen werden. Warten Sie, bis das Klebeband dieselbe Temperatur wie das unterliegende Material aufweist. Bestimmen dann Temperatur des Klebebands oder der angestrichenen Oberfläche. Tabelle Emissionsgrade Material Emisionsgrad Material Thermal emissivity Asphalt 0.90 .. 0.98 Stoff (Schwarz) 0.98 Beton 0.94... - Seite 15 mit Wasser befeuchtet werden. HINWEIS: KEINE Lösungsmittel zur Reinigung der Linse verwenden. Reinigung des Gehäuses: Mit Seifenlösung und Schwamm oder einem weichen Tuch reinigen. HINWEIS: Das Gerät darf NICHT in Wasser eingetaucht werden.
