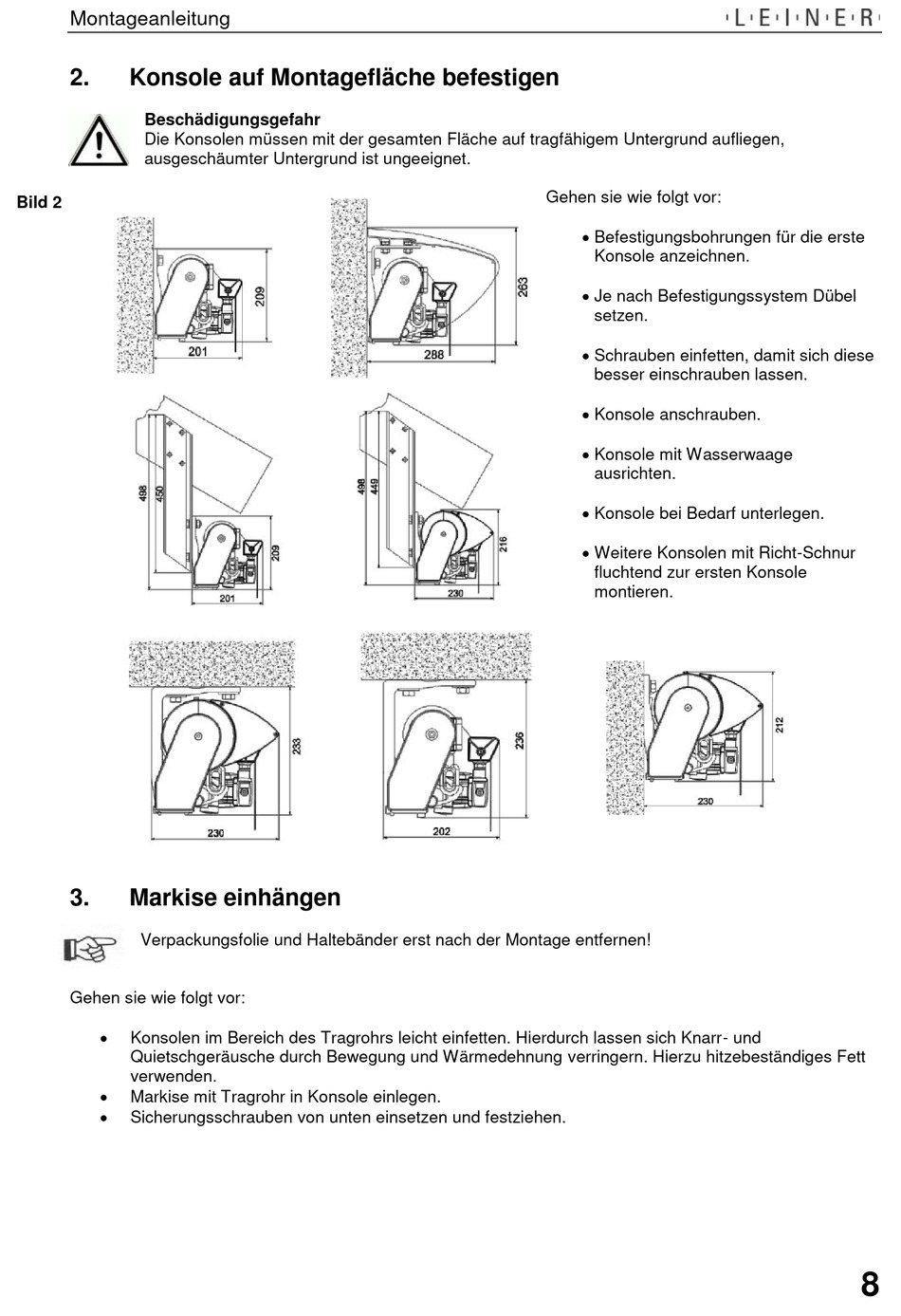

Montageanleitung
2.
Konsole auf Montagefläche befestigen
Beschädigungsgefahr
Die Konsolen müssen mit der gesamten Fläche auf tragfähigem Untergrund aufliegen,
ausgeschäumter Untergrund ist ungeeignet.
Bild 2
3.
Markise einhängen
Verpackungsfolie und Haltebänder erst nach der Montage entfernen!
Gehen sie wie folgt vor:
Konsolen im Bereich des Tragrohrs leicht einfetten. Hierdurch lassen sich Knarr- und
Quietschgeräusche durch Bewegung und Wärmedehnung verringern. Hierzu hitzebeständiges Fett
verwenden.
Markise mit Tragrohr in Konsole einlegen.
Sicherungsschrauben von unten einsetzen und festziehen.
Gehen sie wie folgt vor:
Befestigungsbohrungen für die erste
Konsole anzeichnen.
Je nach Befestigungssystem Dübel
setzen.
Schrauben einfetten, damit sich diese
besser einschrauben lassen.
Konsole anschrauben.
Konsole mit Wasserwaage
ausrichten.
Konsole bei Bedarf unterlegen.
Weitere Konsolen mit Richt-Schnur
fluchtend zur ersten Konsole
montieren.
8
