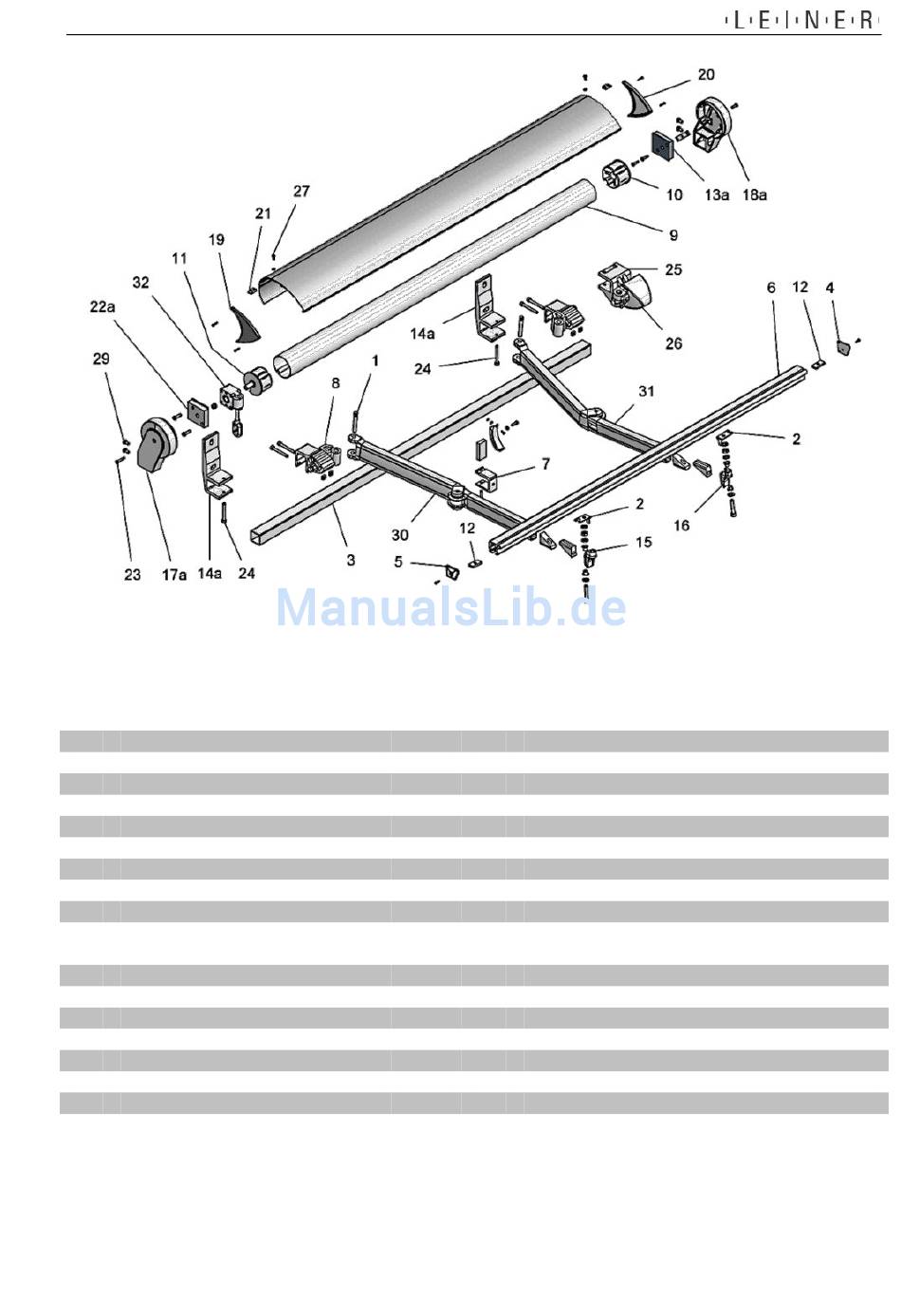

Montageanleitung
1
Rändelbolzen
2
Anschlagwinkel
3
Tragrohr
4
Seitendeckel R
5
Seitendeckel L
6
Ausfallprofil CAPRI
7
Dachhalter CAPRI
8
Armhalter
9
Tuchwelle Ø78 mm
10
Nutrohrkappe mit Rundzapfen
12x15
11
Nutrohrkappe mit 4kt 13x13
12
Schiebling 20x6x40
13a
Lagerklotz
13b
Lager 44009
14a
Wandkonsole
15
Fallstangenhalter L
16
Fallstangenhalter R
17a
Seitenlager Dach L
17b
Seitenlager L
18a
Seitenlager Dach R
18b
Seitenlager R
19
Deckel verst. Dach L
20
Deckel verst. Dach R
21
Schiebling Dachklemmung
22a
Lagerklotz Getriebe
22b
Lager Getriebe
23
Senkschraube M6x30
24
Zylinderschraube M8x65
25
Kippgelenk
26
Kippgelenkabdeckung
27
Sechskantschraube M5x12
28
Sechskantschraube M8x12
29
Sechskantschraube M8x14
30
Gelenkarm Flyerkette L
31
Gelenkarm Flyerkette R
32
Schneckenrad Getriebe 7:1
