14
Montage
4.4.1 Demontage

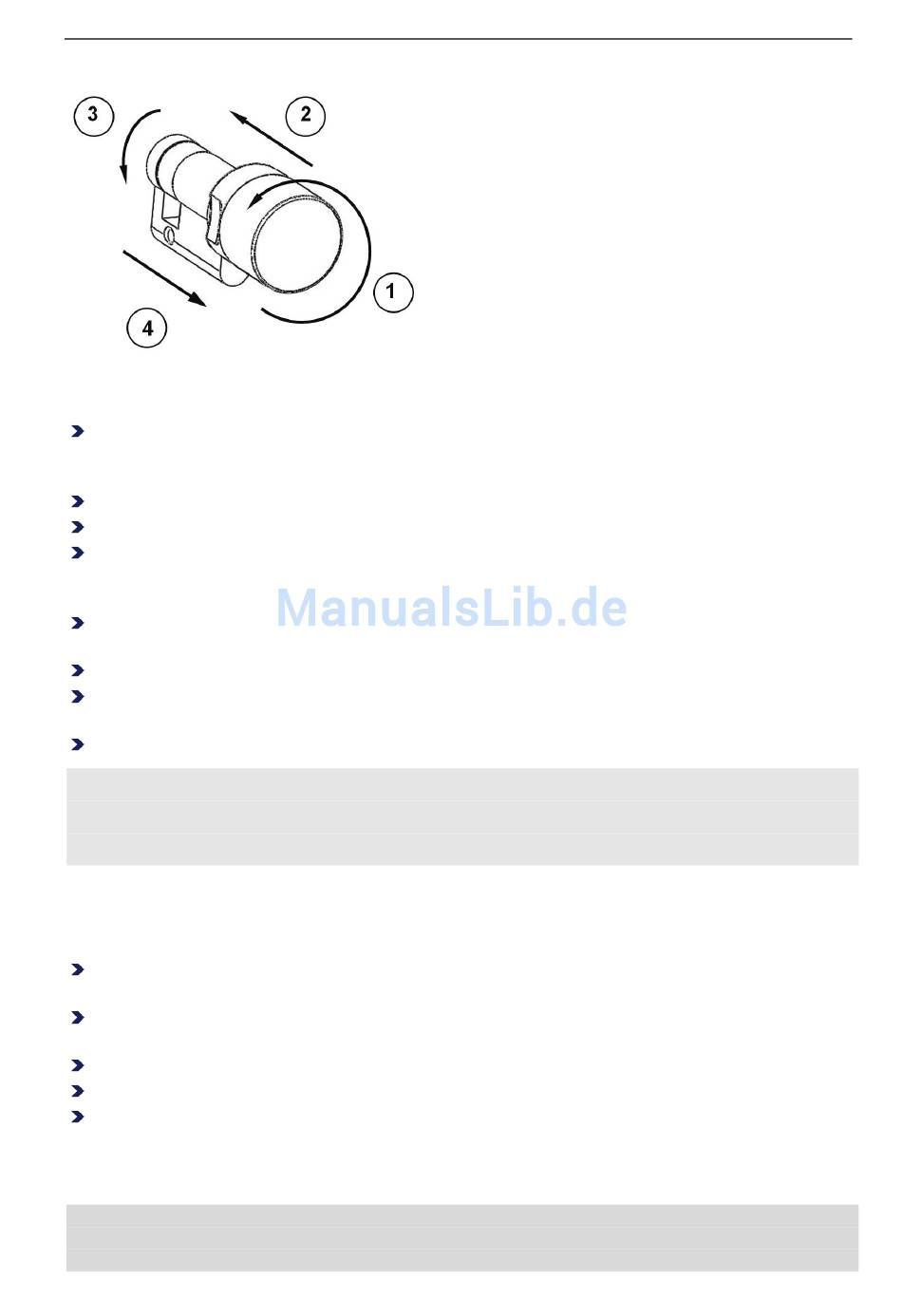

Abbildung: Demontage Halbzylinder DK und MR
Sollte es nötig sein, den Halbzylinder zu demontieren, gehen Sie bitte folgendermaßen vor:
Mittels eines Werkzeuges (z.B. eines Schraubendrehers) jeweils in beide Kerben des
Kunststoffplättchens zwischen Knauf und Gehäuse eingreifen und das Werkzeug unter leichtem
Druck verdrehen. Somit wird das Plättchen zerstört.
Reste der Kunststoffscheibe entfernen.
Zylinder mittels eines berechtigten Buchungsausweises einkuppeln lassen.
Im eingekuppelten Zustand Knauf gegen den Uhrzeigersinn bis zum Anschlag drehen (z.B. im
eingebauten Zustand gegen das Schloss bzw. im nicht eingebauten Zustand Mitnehmerbart mit der
Hand festhalten; siehe Bild, Schritt 1).
Knauf bis zum Anschlag Richtung PZ-Gehäuse drücken (Knacken hörbar! Wenn nötig Knauf
mehrmals vor- und zurückziehen, bis ein Knacken auftritt; siehe Bild, Schritt 2).
Falls nötig den Zylinder nochmals mittels eines berechtigten Buchungsausweises einkuppeln lassen.
Im eingekuppelten Zustand Knauf gegen den Uhrzeigersinn drehen, und gegen den Anschlag
verspannen (siehe Bild, Schritt 3).
Im verspannten Zustand den Knauf (inkl. Innenrohr) vom Gehäuse wegziehen (siehe Bild, Schritt 4).
Bei der Montage auf keinen Fall gegen den Knauf schlagen. Zylinder nicht mit Öl, Farbe oder Säure in
Verbindung bringen.
Knauf mit Innenrohr nur horizontal vom Gehäuse wegziehen.
4.4.2 Montage
Die benötigten Kunststoffplättchen befinden sich in der Verpackung.
Die auf dem Innenrohr befindlichen Metallplättchen entfernen, und ein Kunststoffplättchen auf das
Innenrohr schieben.
Die entfernten Metallplättchen auf das Innenrohr schieben, sodass sich ein Kunststoffplättchen und
eine je nach Halbzylinder variierende Anzahl von Metallplättchen auf dem Innenrohr befinden.
Innenrohr vorsichtig bis zum Anschlag in das Gehäuse schieben.
Mit einer berechtigten Buchungsausweis Zylinder einkuppeln lassen.
Im eingekuppelten Zustand den Knauf leicht gegen das Gehäuse drücken und gleichzeitig im
Uhrzeigersinn drehen, bis das Innenrohr in das Gehäuse einrastet.
Tipp: Durch gleichzeitiges Ziehen und Hin- und Herdrehen prüfen, ob der Einrastvorgang erfolgreich
stattgefunden hat.
Bei der Montage unbedingt darauf achten, dass sich nur ein Kunststoffplättchen und die genaue Anzahl
von Metallplättchen wie bei der Demontage auf dem Innenrohr befinden! Das Kunststoffplättchen muss
direkt am Knauf anliegen.
