Inhalt Inhalt IF-181 Produktbeschreibung ......................1 Bestimmungsgemäßer Gebrauch ..................2 Warnhinweise ........................2 Entsorgung ........................... 3 Nutzung ..........................3 Voraussetzungen ......................... 4 Bestellcode ........................... 4 Produktvarianten Variante Komfortzylinder ...................... 5 Varianten Halbzylinder ......................5 Varianten Antipanikzylinder (AP2) ..................5 2.3.1 Allgemeines ...................... - Seite 6 Inhalt 4.4.2 Montage .........................14 4.4.3 Funktionstest ......................15 Facility-Karte einlesen und Kaltstarts Einlesen der Facility-Karte ....................17 Kaltstart mit Software "PegaSys Mobile" ................17 Batteriewechsel Batterien auswechseln .......................19 Wartung, Reinigung und Desinfektion Betriebsweise NetworkOnCard Was bedeutet NetworkOnCard? ..................23 Grundzüge der Parametrierung von Offline-Komponenten ..........23 Türen öffnen ........................24 8.3.1 Mit Ausweis die Tür öffnen..................24...
-
Seite 7: Produktbeschreibung

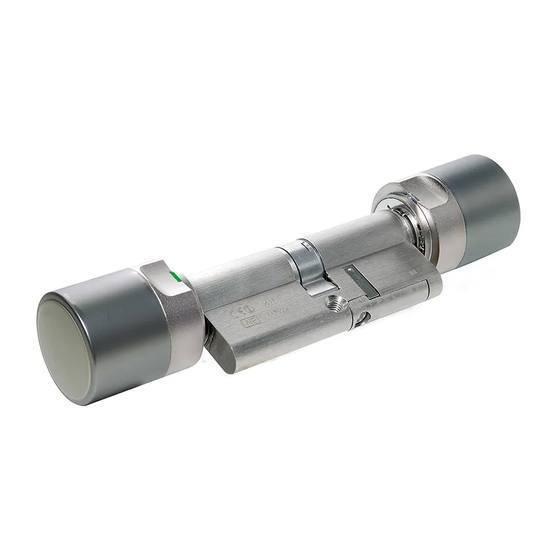

"Produktvarianten", sodass verschiedenste Türsituationen und Anforderungen abgedeckt werden können und die Sicherheit und Flexibilität in der Umsetzung erhöhen. Die Offline-Komponente IF-181 wird durch zwei redundant ausgelegte Batterien mit Strom versorgt. Durch diese integrierte Spannungsversorgung sind die Offline-Komponenten autark und es besteht kein Verkabelungsaufwand an der Tür. -
Seite 8: Bestimmungsgemäßer Gebrauch
Zylinder nicht mit Öl, Farbe, Säuren oder anderen aggressiven Substanzen in Verbindung bringen! Es sind nur Batterien zu verwenden, welche vom Hersteller freigegeben sind! Die in der Offline-Komponente IF-181 eingesetzten Batterien können bei Fehlbehandlung eine Feuer- oder Verbrennungsgefahr darstellen! Die Batterien nicht aufladen, öffnen, erhitzen oder verbrennen! Nicht kurzschließen! Alte bzw. -
Seite 9: Entsorgung
IF-181 Für Beschädigungen der Türen oder der Komponenten durch fehlerhafte Montage wird keine Haftung übernommen. Durch fehlerhaft installierte oder programmierte Zylinder kann der Zugang durch eine Tür versperrt werden. Für die Folgen fehlerhafter Installationen, wie nicht möglicher Zugang zu verletzten Personen, Sachschäden oder andere Schäden, haftet der Hersteller nicht. -
Seite 10: Voraussetzungen
IF-181 Voraussetzungen Die hier beschriebenen Offline-Komponenten werden als Teil eines Zutrittskontrollsystems betrieben. Für Programmierung und Wartung sind entsprechend zu verwenden: Zutrittskontrollsystem PegaSys Mobile mit entsprechendem NFC-Adapter. PegaSys-Kartensätze oder Facility-Karte zur Authentifizierung. Bestellcode NC.Z4.aaa-iii.MP.yy.zz NC steht für eine NoC-kompatible Elektronik (NoC: NetworkOnCard). -
Seite 11: Produktvarianten
Produktvarianten A P I T E L Produktvarianten Komfortzylinder Antipanikzylinder Halbzylinder Euro-PZ Variante Komfortzylinder Komfortversion (.CO) Die CO-Version ist eine einseitig lesende Offline-Komponente mit Ja/Nein-Berechtigung. Die Innenseite ist mechanisch fest eingekuppelt. Somit kann eine Tür von innen immer ohne Medium bedient werden. Die Komfortversion ist ab der Baulänge 30-30 mm lieferbar (Outdoor-Variante .WP ab 30-35 mm). -
Seite 12: Allgemeines
DIN EN 179 bzw. DIN EN 1125), sind folgende Punkte zu beachten: Bei allen Verschlüssen, in deren Zulassung steht, dass die Offline-Komponenten keine Auswirkung auf die Funktion des Schlosses hat, dürfen alle Zylinder der Baureihe IF-181 eingesetzt werden. Bei allen Verschlüssen, bei denen die Mitnehmerstellung der Offline-Komponente Auswirkungen auf ... -
Seite 13: Überlängen
Produktvarianten Elektronikseite im Außenbereich befindet, d.h. der Elektronikknauf z.B. Regen ausgesetzt ist. Es ist darauf zu achten, dass kein Wasser durch die Tür eindringen kann. 2.4.2 Überlängen Alle Doppelknaufzylinder stehen bis zu einer Gesamtlänge von 140 mm zur Verfügung bzw. bis max. 70 mm auf einer Seite. -
Seite 15: Zubehör
Zubehör A P I T E L Zubehör Werkzeug Neben dem Montagewerkzeug, welches bei der Bestellung mitgeliefert wird, gibt es einen Montage-/Batterieschlüssel (Z4.SCHLUESSEL). Mit diesem Werkzeug können sowohl die Außenknäufe montiert bzw. demontiert werden als auch der Batteriewechsel durchgeführt werden. Batterieset Es steht ein Batterieset zur Nachbestellung zur Verfügung. -
Seite 17: Montage
Montage A P I T E L Montage Bei Wartungsarbeiten werden die Batterien stark belastet. Dies gilt z. B. für Wartungsarbeiten mit PegaSys Mobile oder Servicekarten, vor allem auch bei Firmware-Updates. Tauschen Sie die Batterien im Zweifelsfall schon vorher aus. Allgemeine Hinweise Die Batterien sind bei Lieferung bereits eingebaut. -
Seite 18: Montage Antipanikzylinder 2
Montage Montage Antipanikzylinder 2 4.3.1 Antipanikzylinder 2, Typ: FD (AP2.FD) Zylinder vorsichtig aus der Packung entnehmen. Der Elektronikknauf hat einen schwarzen Ring zwischen Knauf und PZ-Gehäuse. Zur Montage den Innenknauf entfernen. Den Innenknauf (Nicht-Elektronik-Seite) vom Gehäuse abziehen. Der Innenknauf ist ab Werk aufgesteckt aber nicht eingerastet. Den Zylinder von außen nach innen durch das Schloss stecken und mit der Stulpschraube im Einsteckschloss befestigen. -
Seite 19: Montage Halbzylinder, Typen Dk Und Mr
Montage Bereich U: Keine Rückstellkraft auf den Mitnehmer Bereich R: Rückstellbereich - Rückstellkraft Richtung Bereich U Bereich O: Oberer Totpunkt - Riegelvorschub - keine Rückstellkraft auf den Mitnehmer Oberer Grenzbereich Unterer Grenzbereich Knauf Lage des Mitnehmers (verdeckt) Abbildung: Funktionstest Antipanikzylinder Drehen Sie den Knauf zunächst bei gekuppeltem Zylinder in Sperrrichtung des Schlosses bis zum Riegelvorschub in den Bereich "R": Sie spüren ein Rückstellmoment. -
Seite 20: Demontage
Montage 4.4.1 Demontage Abbildung: Demontage Halbzylinder DK und MR Sollte es nötig sein, den Halbzylinder zu demontieren, gehen Sie bitte folgendermaßen vor: Mittels eines Werkzeuges (z.B. eines Schraubendrehers) jeweils in beide Kerben des Kunststoffplättchens zwischen Knauf und Gehäuse eingreifen und das Werkzeug unter leichtem Druck verdrehen. -
Seite 21: Funktionstest
Montage 4.4.3 Funktionstest Halbzylinder mittels Buchungsausweis einkuppeln lassen und bei geöffneter Tür den Knauf in Sperr- und Öffnungsrichtung drehen. Der Knauf muss sich hierbei leichtgängig drehen lassen. Tür schließen und den Vorgang wiederholen. Sollte der Halbzylinder schwergängig sein, so ist ein Ausrichten der Tür bzw. eine Nachbearbeitung des Schließbleches erforderlich. -
Seite 23: Facility-Karte Einlesen Und Kaltstarts
A P I T E L Facility-Karte einlesen und Kaltstarts In den folgenden Kapiteln ist beschrieben, wie Sie die Facility-Karte einlesen und wie Sie Kaltstarts durchführen. Mit einem Kaltstart löschen Sie alle unternehmensinternen Daten des Offline-Geräts. Einlesen der Facility-Karte Facility-Karte an den Knauf halten, bis die LED grün leuchtet. Kaltstart mit Software "PegaSys Mobile"... -
Seite 25: Batteriewechsel
Batteriewechsel A P I T E L Batteriewechsel Die Batterien dürfen nur von Fachpersonal gewechselt werden. Tragen Sie beim Auswechseln der Batterien fettfreie, saubere Stoffhandschuhe, damit die Batterien nicht durch Fingerabdrücke verschmutzt werden. Fingerabdrücke auf den Batterien können die Lebensdauer der Batterien erheblich reduzieren. - Seite 26 Knauf durch eine Drehung um ca. 30° gegen den Uhrzeigersinn wieder verschließen (bis Sie ein Knacken vernehmen). Empfehlung: Batteriewechselkarte kurz an den Knauf halten. Dadurch erkennt das Offline-Gerät IF-181 den Batteriewechsel und setzt ggf. die Batteriewarnung. Wenn Sie diesen Schritt auslassen, erkennt das Offline-Gerät den Batteriewechsel erst bei der nächsten Batteriemessung.
-
Seite 27: Wartung, Reinigung Und Desinfektion
Wartung, Reinigung und Desinfektion A P I T E L Wartung, Reinigung und Desinfektion Offline-Komponenten dürfen nicht mit Öl, Farbe, Fett oder Säure in Verbindung gebracht werden! Durch Verwendung nicht geeigneter bzw. aggressiver Reinigungs- oder Desinfektionsmittel kann die Offline-Komponente beschädigt werden. Reinigen Sie die Offline-Komponente bei Bedarf mit einem weichen, ggf. -
Seite 29: Betriebsweise Networkoncard
Betriebsweise NetworkOnCard A P I T E L Betriebsweise NetworkOnCard Die NetworkOnCard-Komponenten sind ab Werk für die Betriebsweise NetworkOnCard fest konfiguriert. Siehe auch Mögliche Datenformate und benötigter Speicherplatz ............30 Was bedeutet NetworkOnCard? Der Begriff NetworkOnCard® stammt aus dem Bereich der Offline-Terminals / elektronischen Schlösser (z.B. -
Seite 30: Türen Öffnen
Betriebsweise NetworkOnCard Türen öffnen 8.3.1 Mit Ausweis die Tür öffnen Um eine Tür zu öffnen, die mit einer NetworkOnCard-Komponente gesichert ist, gehen Sie mit einem Standardausweis folgendermaßen vor: Halten Sie den Ausweis in den Lesebereich der NetworkOnCard-Komponente. Wenn Sie berechtigt sind, können Sie die Tür innerhalb der eingestellten Türöffnungszeit öffnen. Wenn Sie einen Ausweis mit der Funktion Daueröffnung benutzen, halten Sie den Ausweis nur so lange vor die Leseeinheit, wie die LEDs blinken. -
Seite 31: Türe Automatisch Sperren/Entsperren
Betriebsweise NetworkOnCard Signalisierung: Ausweis mit Standardfunktion und Funktion Daueröffnung: GRÜN --- GRÜN --- lang ROT Signalisierung für Ausweis, der ausschließlich die Funktion Daueröffnung hat: lang ROT Buchungsspeichereintrag: Daueröffnung zu Bei Ausweisen, die ausschließlich die Funktion Daueröffnung haben, erfolgt die Aktivierung / Deaktivierung sofort, nachdem der Türbeschlag den Ausweis gelesen hat. -
Seite 33: Technische Daten
Technische Daten A P I T E L Technische Daten Nachfolgend finden Sie technische Daten der Offline-Geräte IF-181 in den verschiedenen Baulängen. Technische Daten des Doppelknaufzylinders Profilzylinder Grundlänge Außen 30 mm, innen 30 mm (WP 35mm). Baulängen in 5-mm-Abstufungen bis 140 mm Gesamtlänge (max. -
Seite 34: Technische Daten Des Halbzylinders
Technische Daten Technische Daten des Halbzylinders Profilzylinder Grundlänge Außen 30 mm, innen 10 mm. Baulängen in 5-mm-Abstufungen bis 80 mm Gesamtlänge (Außenseite maximal 70 mm); größere Längen auf Anfrage. Batterien CR 2450 Hersteller Varta, Panasonic, Sony Anzahl 2 Stück Spannung Umgebungs- Betriebstemperatur -25 °C bis +65 °C... -
Seite 35: Anhang
Anhang A P I T E L Anhang Im Anhang finden Sie Übersichten zu folgenden Themen: Akustische und optische Signale Batteriewarnungen Mögliche Datenformate und benötigter Speicherplatz 10.1 Signale, Batteriewarnungen Auf den folgenden Seiten finden Sie Kurzinformationen zu akustischen und optischen Signalen. Die Symbole haben folgende Bedeutungen: : Hoher Ton (lang, kurz). -
