Montage
4.3
Montage Antipanikzylinder 2
4.3.1 Antipanikzylinder 2, Typ: FD (AP2.FD)
Zylinder vorsichtig aus der Packung entnehmen.
Der Elektronikknauf hat einen schwarzen Ring zwischen Knauf und PZ-Gehäuse.
Zur Montage den Innenknauf entfernen.
Den Innenknauf (Nicht-Elektronik-Seite) vom Gehäuse abziehen.
Der Innenknauf ist ab Werk aufgesteckt aber nicht eingerastet.
Den Zylinder von außen nach innen durch das Schloss stecken und mit der Stulpschraube im
Einsteckschloss befestigen.
Wichtig: Die Stulpschraube handfest anziehen. Eine zu fest angezogene Stulpschraube kann zu
Fehlfunktionen (z. B. Blockade) der Offline-Komponente im Schloss führen.
Knauf wieder aufstecken und so weit gegen den Uhrzeigersinn drehen, dass der Innenknauf in die
Mulden des Flanschs eingreift.
Bei verdrehter Bajonettscheibe im nicht montierten Zustand lässt sich der Knauf u. U. nicht
befestigen. In diesem Fall die Scheibe mit dem Montagewerkzeug in die Offenposition drehen.
Montageschlüssel so ansetzen, dass die beiden Nasen des Montagewerkzeugs in den Innenknauf
eingreifen.
Bei Bedarf Knauf drehen, bis beide Nasen des Schlüssels in den Knauf einhaken.
Den Knauf durch eine 30°-Drehung gegen den Uhrzeigersinn wieder verschließen.

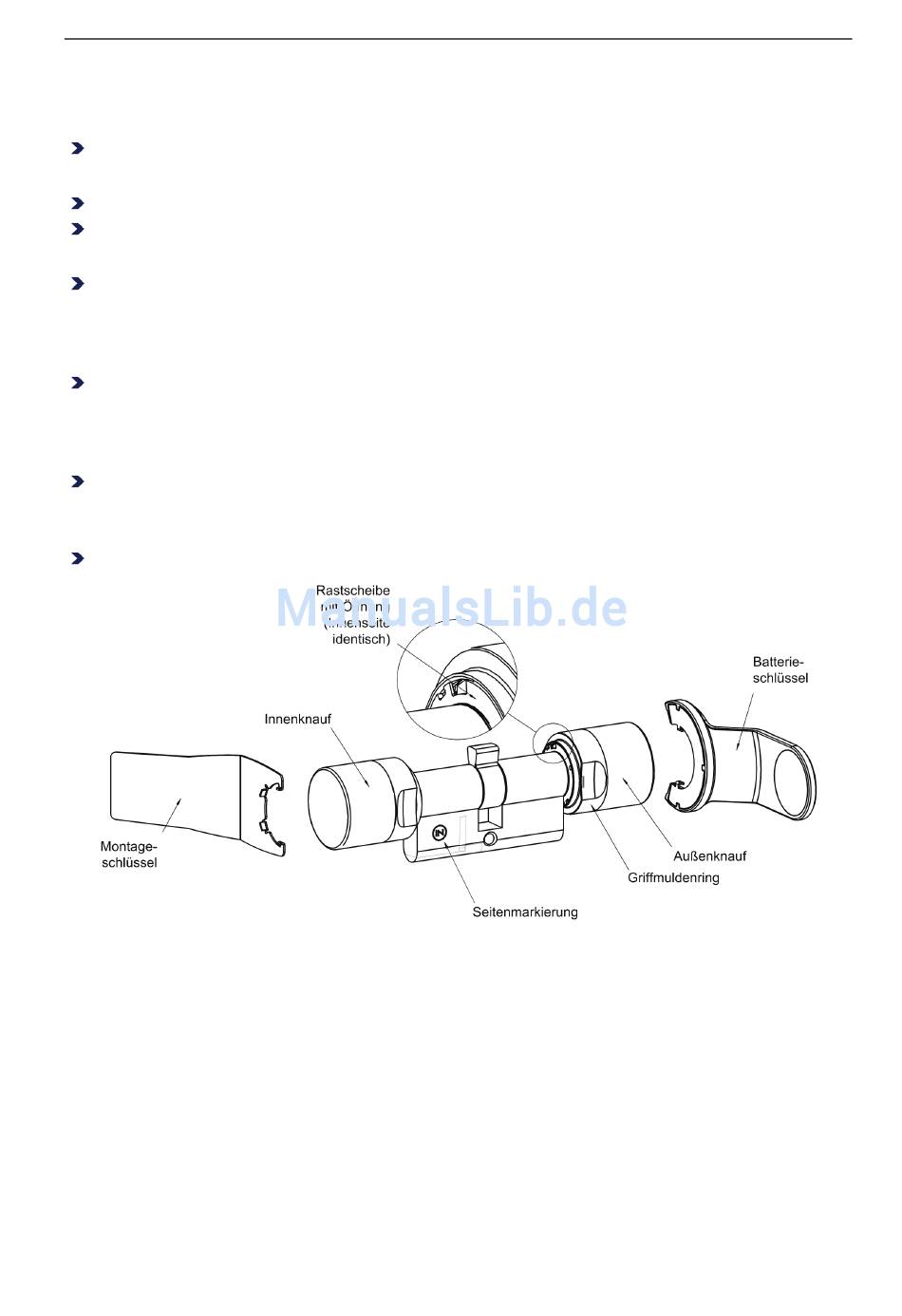

Abbildung: Zylinder Type AP2.FD
4.3.2 Funktionstest Antipanikzylinder 2
Um die Funktion des Antipanik-Zylinders (AP2) in einem Antipanikschloss zu prüfen, ist die
Leichtgängigkeit des Mitnehmers und das Öffnen der Tür nach dem Einbau gemäß dem unten
beschriebenen Vorgehen zwingend zu prüfen.
Der Test ist in Richtung des Fluchtwegs durchzuführen.
Wenn der Zylinder neu ausgerichtet oder die Stulpschraube gedreht wurde, sind die Tests zu
wiederholen.
Zur Durchführung des Tests ist ein berechtigter Ausweis notwendig.
Vor dem Test den Riegel einfahren.
