- Seite 1 Einrichtungs-/Installationsanleitung DrayTek Vigor2760 / DrayTek Vigor2760n © ecotel communication ag • Versionsnr.: 1.0; Stand: Juli 2017...

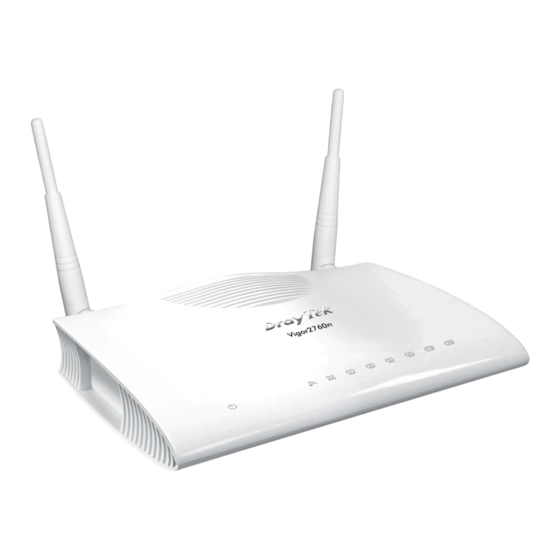

- Seite 2 Herzlich willkommen! Vielen Dank, dass Sie sich für ein ecotel ADSL/VDSL-Produkt entschieden haben. Der DrayTek Vigor2760/2760n ist ein leistungsstarker ADSL/VDSL-Router und ermöglicht den Zugang zum öffentlichen Internet. Die vorliegende Installationsanleitung führt Sie durch die wichtigsten Schritte der Installation. Lieferumfang DrayTek Vigor2760/2760n...
-
Seite 3: Sicherheitshinweise
Bitte beachten Sie folgende Hinweise für Ihre Sicherheit, zur Vermeidung von Schäden am Gerät oder an anderen Einrichtungen: • Der Betrieb ist ausschließlich an einem ecotel ADSL/VDSL-Anschluss zulässig • Das Gerät darf nur mit dem im Lieferumfang enthaltenen Netzgerät betrieben werden •... - Seite 4 Übersicht der LED und Anschlüsse Geräteansicht oben...
- Seite 5 Daten werden empfangen oder gesendet Keine Ethernet-LAN-Verbindung / Kein Netz- werkgerät angeschlossen USB 1 - 2 USB-Gerät ist angeschlossen schnell blinkend Internetverbindung wird hergestellt langsam blinkend Wartet auf Verbindung, Internetverbindung kann nicht hergestellt werden *WLAN nur bei Variante DrayTek Vigor2760n...
- Seite 6 Anschlüsse DrayTek Vigor2760/2760n Geräteansicht hinten...
- Seite 7 Anschluss für ein 12V-Netzteil - Buchse zur Speisung des Geräts über das externe Netzteil Netzschalter des Geräts WLAN Hinweis: Taste nicht konfiguriert VDSL/ADSL ADSL/2+ und VDSL2 - Schnittstelle USB 1 USB-Schnittstelle für optionale ecotel - Services USB 2 Hinweis: Schnittstelle nicht konfiguriert LAN 1 - 4 Gigabit Ethernet-Anschlüsse...
-
Seite 8: Installation
Installation Schließen Sie den DrayTek Vigor 2760/2760n an einer ecotel Datenleitung (mit oder ohne Splitter)* an. Nehmen Sie dazu folgende Teile aus der Verpackung: • DrayTek Vigor 2760/2760n • Netzteil • DSL-Kabel • Netzwerkkabel • WLAN-Antennen** Zusätzlich nehmen Sie bitte zur Hand: •... - Seite 9 1. Stromversorgung Nehmen Sie das Kabelende des Netzteils und stecken Sie es in die mit PWR beschriftete Buchse des Dray- Tek Vigor 2760/2760n. Anschließend stecken Sie das Netzteil in eine 230V Steckdose. → Steckdose 230V Netzteil PWR Buchse Schalten Sie das Gerät ein. Die Power-LED blinkt nun grün.
- Seite 10 2. DSL-Installation Nehmen Sie das DSL-Kabel (RJ45-TAE) und stecken den RJ45-Stecker in die mit »VDSL/ADSL« beschriftete schwarze Buchse Ihres DrayTek Vigor 2760/2760n. Verbinden Sie das andere Ende des Kabels (TAE-Stecker) mit der F-Buchse der TAE-Dose. TAE-Dose TAE-Stecker DSL-Kabel Die beiden USB-LED beginnen schnell zu blinken. Nach einer Weile leuchtet die DSL-LED dauerhaft grün. Die DSL-Verbindung wurde damit erfolgreich hergestellt.
- Seite 11 PC) über Netzwerkkabel. Dazu verbinden Sie die Endgeräte über ein Netzwerkkabel mit den als »GigaLAN 4/3/2/1« gekennzeichneten Ethernet-Buchsen. Die Variante DrayTek Vigor2760n ermöglicht zusätzlich die Verbindung von IP-Endgeräten mittels WLAN. Dazu schrauben Sie bitte die Antennen in die dafür vorgese- henen Anschlüsse und stellen eine WLAN-Verbindung her.
