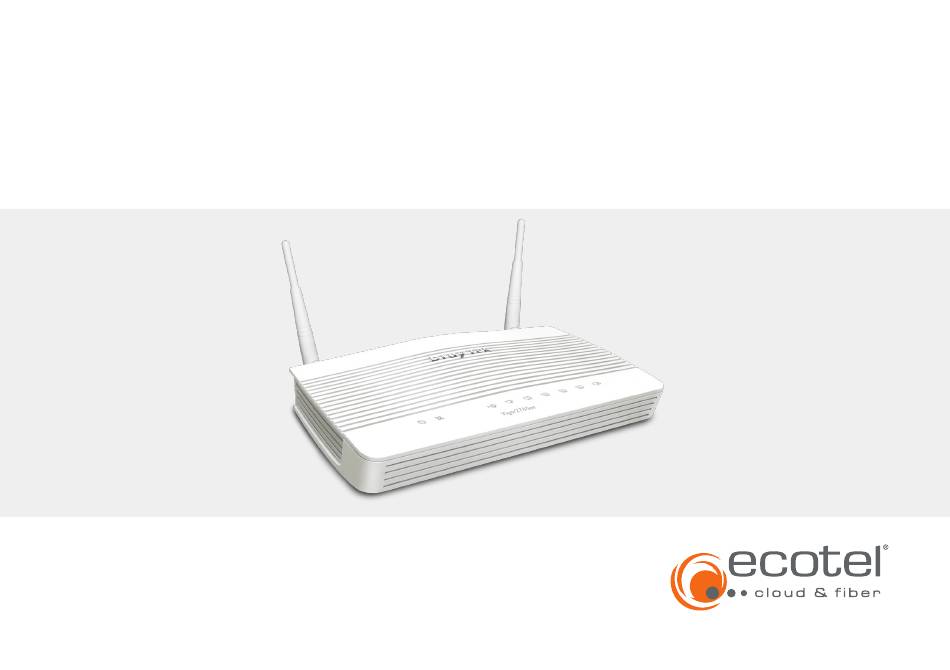

- Seite 1 Einrichtungs-/Installationsanleitung DrayTek Vigor2765 / 2765ac und DrayTek Vigor2766 / 2766ac © ecotel communication ag • Versionsnr.: 1.0; Stand: Mai 2023...
-
Seite 2: Lieferumfang
Herzlich willkommen! Vielen Dank, dass Sie sich für ein ecotel ADSL/VDSL-Produkt entschieden haben. Der DrayTek Vigor2765/2765ac bzw. Vigor2766/2766ac ist ein leistungsstarker ADSL/VDSL-Router und ermöglicht den Zugang zum öffentlichen Internet. Die vorliegende Installationsanleitung führt Sie durch die wichtigsten Schritte der Installation. -
Seite 3: Sicherheitshinweise
Bitte beachten Sie folgende Hinweise für Ihre Sicherheit, zur Vermeidung von Schäden am Gerät oder an anderen Einrichtungen: • Der Betrieb ist ausschließlich an einem ecotel ADSL/VDSL-Anschluss zulässig • Das Gerät darf nur mit dem im Lieferumfang enthaltenen Netzteil betrieben werden •... - Seite 4 Übersicht der LED und Anschlüsse Geräteansicht oben...
- Seite 5 LED DrayTek Vigor2765/2765ac und Vigor2766/2766ac Nummer Name Zustand Bedeutung Power blinkend Der Router ist eingeschaltet und betriebsbereit Der Router ist ausgeschaltet orange an DSL-Verbindung erfolgreich aufgebaut orange blinkend DSL-Synchronisierung wird durchgeführt grün an Internetverbindung erfolgreich aufgebaut grün blinkend Daten werden übertragen...
- Seite 6 Anschlüsse DrayTek Vigor2765/2765ac und Vigor2766/2766ac Geräteansicht hinten...
-
Seite 7: Anschlüsse
WLAN- WLAN-Antennen (nur bei den Varianten DrayTek Vigor2765ac und Vigor2766ac) Antennen WLAN (Hinweis: Taste nicht konfiguriert) USB 1 USB-Schnittstelle für optionale ecotel Services USB 2 (Hinweis: Schnittstelle nicht konfiguriert) Giga/LAN 1-4 Gigabit Ethernet-Anschlüsse ADSL2+ und VDSL2-Schnittstelle Netzschalter des Gerätes Anschluss für ein 12V-Netzteil Buchse zur Speisung des Gerätes über das externe Netzteil... - Seite 8 Installation Schließen Sie den DrayTek Vigor2765/2765ac bzw. Vigor2766/2766ac an einer ecotel Datenleitung an. Nehmen Sie dazu folgende Teile aus der Verpackung: • DrayTek Vigor2765/2765ac bzw. Vigor2766/2766a • Netzteil • DSL-Kabel • Netzwerkkabel • WLAN-Antennen Zusätzlich nehmen Sie bitte zur Hand: •...
-
Seite 9: Stromversorgung
1. Stromversorgung Nehmen Sie das Kabelende des Netzteils und stecken Sie es in die mit »PWR« beschriftete Buchse des DrayTek Vigor2765/2765ac bzw. Vigor2766/2766ac. Anschließend stecken Sie das Netzteil in eine 230V-Steckdose. → Steckdose 230V Netzteil PWR-Buchse Schalten Sie das Gerät ein. - Seite 10 Nehmen Sie das DSL-Kabel (RJ45 / RJ11) → TAE) und stecken den RJ45 / RJ11-Stecker in die mit »DSL« be- schriftete Buchse Ihres DrayTek Vigor2765/2765ac bzw. Vigor2766/2766ac. Verbinden Sie das andere Ende des Kabels (TAE-Stecker) mit der F-Buchse der TAE-Dose.
- Seite 11 3. Anschluss eines IP-Endgerätes Der DrayTek Vigor2765/2765ac bzw. Vigor 2766/2766ac ermöglicht den gleichzeitigen Anschluss von bis zu vier IP-Endgeräten (z.B. PC) über Netzwerkkabel. Dazu verbinden Sie die Endgeräte über ein Netzwerk- kabel mit den als »P 4/3/2/1« gekennzeichneten Ethernet-Buchsen. Die Varianten DrayTek Vigor2765ac und Vigor2766ac ermöglichen zusätzlich die Verbindung von IP-Endgeräten mittels WLAN.
