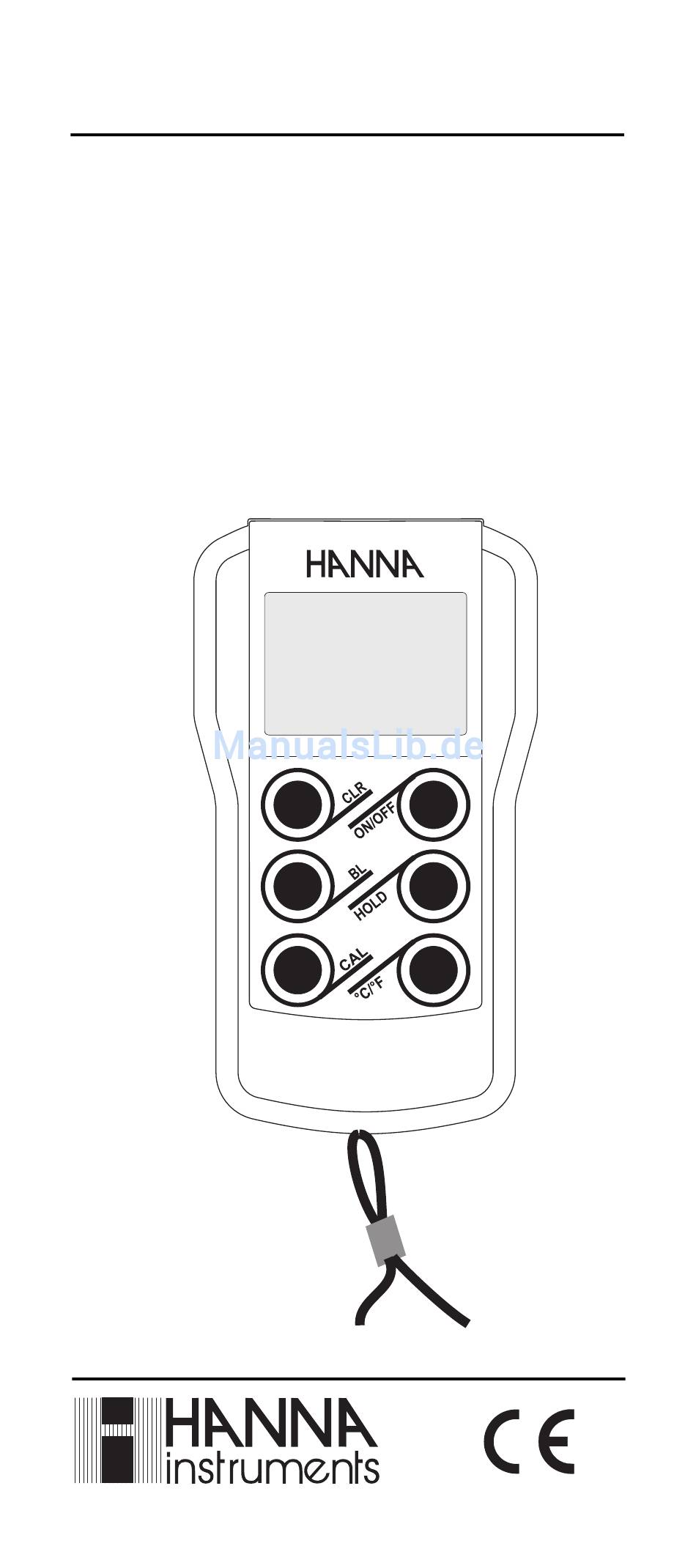

- Seite 1 Bedienungsanleitung HI935005 - HI935005N HI935002 - HI935009N THERMOMETER K-TYP KOMPAKTKLASSE HI 935005 HI 935005 Hinweis: Die Geräte HI935005N und HI935009N sind obsolet und nicht mehr verfügbar. w w w . h a n n a i n s t . d e...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Danke, dass Sie sich für ein Produkt von Hanna Instruments entschieden haben. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Sollten nachträglich noch Fragen bleiben, stehen wir Ihnen gerne unter info@hannainst.de oder unter Tel.: 07306 3579100 zur Verfügung. -
Seite 3: Eingangsprüfung
K-Typ-Fühler. HI 935009 verfügt zusätzlich über die Funktionen: Kalibrierung mit Sonde bei 0°C und beleuchtetes Display zur besseren Ablesung in dunklen Räumen. Hanna Instruments behält sich das Recht auf Modifikation in Bezug auf Konstruktion und Design ohne Ankündigung vor. -
Seite 4: Technische Daten Hi 935005 Und Hi 935005N
TECHNISCHE DATEN HI 935005 & HI 935005N Technische Daten Messbereich (*) -50,0 bis 199,9°C / 200 bis 1350°C Auflösung 0,1°C (-50,0 bis 199,9°C) 1°C (ausserhalb) Genauigkeit ±0,2% des Messbereiches @20°C Sondenfehler ausgeschlossen Batterien 3x1.5V AA (IEC LR6) ca. 1600 Betriebsstunden autom. -
Seite 5: Tastenfunktionen
HI 935005 HI 935005 N Tastenfunktionen: ON/OFF: Zum Ein- und Ausschalten des Thermometers. Zur Speicherung des aktuellen Messwertes. HOLD: °C/°F: Umschaltung zwischen den Einheiten °C und °F. CLR: Zum Löschen des HI/LO-Speichers. BL (HI 935005N): Zum Ein- und Ausschalten der Displaybeleuchtung. CAL (HI 935005N): Halten Sie die Taste 5 Sekunden gedrückt um in den Kalibriermodus zu gelangen.. -
Seite 6: Technische Daten Hi 935002 Und Hi 935009
TECHNISCHE DATEN HI 935002 & HI 935009 Technische Daten Messbereich (*) -50,0 bis 199,9°C / 200 bis 1350°C Auflösung 0,1°C (-50,0 bis -199,9°C) 1°C (ausserhalb) Genauigkeit ±0,2% des Messbereiches @20°C Sondenfehler ausgeschlossen Batterien 3x1.5V AA (IEC LR6) ca. 1600 Betriebsstunden autom. - Seite 7 HI 935002 HI 935009 Tastenfunktionen: ON/OFF: Zum Ein- und Ausschalten des Thermometers. T1/T2: Messung der Kanäle T1,T2 oder T1-T2. HOLD: Zur Speicherung des aktuellen Messwertes (HI 935009 speichert den Wert zusätzlich dauerhaft). CLR: Löscht den höchsten und niedrigsten gemessenen Wert. DISP: Auswahl zwischen den Anzeigeformen: NORMAL, RELATIV und DIFFERENZ.
-
Seite 8: Bedienung
BEDIENUNG Schalten Sie das Thermometer durch drücken der ON/OFF-Taste ein. Das Thermometer führt zunächst kurz eine Diagnoseroutine durch, in der zunächst alle Displaysegmente kurz aktiviert werden. Durch dauerhaftes drücken der ON/OFF-Taste bleiben die Segmente für diesen Zeitraum aktiv. Danach erfolgt die Angabe zur Batteriekapazität in % (z.B. -
Seite 9: Löschung Des Hi/Lo-Speichers
Note: Auch wenn der Messwert im Display "eingefroren" ist, misst das Thermometer weiter und speichert mögliche HI/LO-Wert ab. Bei Modell HI 935009 wird der Messwert in einem dauerhaften Speicher abgelegt. Dieser kann über den Tastenaufruf (ALT+)MR angezeigt werden. Während die MR-Taste gedrückt ist erscheint neben dem gespeicherten Wert die Anzeige "HOLD"... -
Seite 10: Innenansicht Batteriefach
Um diese Funktion mit Auswahl der gewünschten Abschaltzeit bei Modell HI 935009 aufzurufener drücken Sie (ALT+)AOFF. Wählen Sie anschließend den gewünschten Wert mittels der ALT-Taste. Danach schaltet das Thermometer nach wenigen Sekunden in den Messmodus zurück. HINTERGRUNDBELEUCHTUNG (BEI HI 935005N UND HI 935009) Diese Funktion dient zum besseren Ablesen der Messwerte an dunklen Messorten. - Seite 11 2-KANAL-MODELLE (HI 935005 und HI 935009) An die Modelle HI 935005 und HI 935009 können gleichzeitig 2 getrennte Temperaturfühler angeschlossen werden. Im Display wird jeweils die aktuelle Temperatur sowie der HI/LO-Wert eines Kanals T1 oder T2 sowie die Differenztemperatur (T1-T2) angezeigt. Betätigen Sie hierzu die T1/T2-Taste um zwischen den Anzeigeformen auszuwählen.
-
Seite 12: Kalibrierung Durch Anwender
Sie die CAL-Taste. Die Kalibrierung kann nicht im Messmodus (T1-T2) sondern nur im Anzeigemodus T1 oder T2 aufgerufen werden. WERKSKALIBRIERUNG Alle Thermometer von HANNA Instruments sind werksseitig vorkalibriert worden. Eine jährliche Rekalibrierung ist empfehlenswert. Wünschen Sie Kalibrierungen von Thermometer und Sonde, Kalibrierungen bei bestimmten Bezugstemperaturen inkl. -
Seite 13: Batteriewechsel
BATTERIEWECHSEL Eine Batteriewarnazeige überwacht permanent den Ladezustand der Batterien. Fällt die Batteriekapazität unter 10 % blinkt im Display das Batteriesymbol. Es ist empfehlenswert jetzt die Batterien auszutauschen. Ist der Batterielevel so gering das Fehlmessungen verursacht werden, schaltet das Batteriewarnsystem das Thermometer dauerhaft aus. Führen Sie den Batteriewechsel stets an einem sauberen und trockenen Ort und bei gemässigten Umgebungsbedingungen durch. -
Seite 14: Zubehör
ZUBEHÖR K-TYP-SONDEN mit integrierten Handgriff und 1 m Kabel HI 766A Oberflächenfühler T° max 320°C HI 766B Oberflächenfühler T° max 650°C HI 766B1 Oberflächenfühler 90º T° max 450°C HI 766B2 Oberflächenfühler max 900 °C HI 766B3 Minioberflächenfühler T° max 200°C HI 766C Einstechfühler T°...
