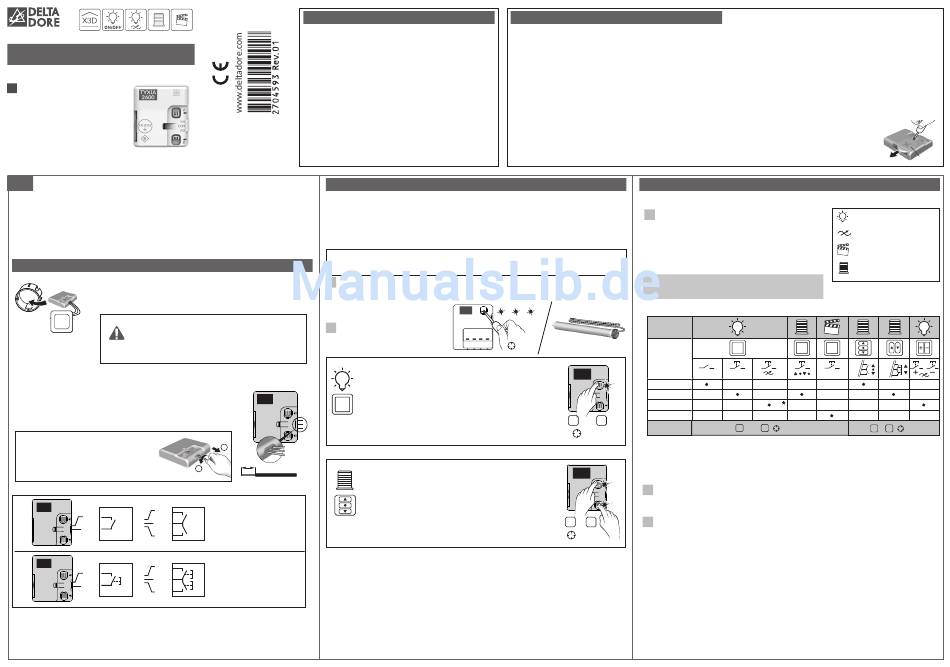

DELTA DORE TYXIA 2600 Anleitung

TYXIA 2600
Batteriebetriebener
DE
Multifunktionssender
DE
Batteriebetriebener Multifunktionssender:
Beleuchtung, Dimmer, Rollladen, Hausautomationen, Szenarien.
Der TYXIA 2600 ist mit den folgenden Steuerungen kombinierbar:
- Einfacher oder Doppelschalter.
- Einfacher oder doppelter Drucktaster.
- Rollladenschalter mit 3 Positionen.
1 - Installation
Installieren Sie den TYXIA 2600 in der Unterputzdose
des Schalters.
Die Drähte dürfen nicht abisoliert werden,
wenn diese noch mit dem Produkt
verbunden sind, um den inneren
Steckverbinder nicht zu beschädigen.
1.1 Anweisungen für den Anschluss der Klemmen IN1 - COM - IN2
- Verwenden Sie die mitgelieferten Drähte.
- Schieben Sie den Draht bis zum Anschlag in
die Klemme ein.
Empfehlungen für die Abmontage
Drehen Sie den Draht beim
Herausziehen.
TYXIA
2600 IN1
IN1
A
1 COM
COM
IN2
B
TYXIA
2600 IN1
IN1
A
1 COM
COM
IN2
B
Die lokalen Steuerdrähte können auf bis zu 10 m verlängert werden
(vom 230V-Stromnetz zu trennen).
Technische Eigenschaften
- Spannungsversorgung: 3V-Lithium-Batterie
(CR2032)Lebensdauer von bis zu 8 Jahren, je
nach Gebrauch
- Schutzklasse III
- Lagertemperatur:
-10°C / +50°C
- Betriebstemperatur:
-10°C / +40°C
- IP 40 (Unterputzdose)
- Abmessungen: 41 x 36 x 8 mm
- Funk-Fernbedienung X3D:
868,7 MHz bis 869,2 MHz.
2 - Zuordnen der Standardfunktionen
Für die geläufigsten Anwendungen mit Steuerung über einen Schalter,
Beleuchtung 1 Kanal (ON/OFF) oder Rollladen (Auf/Stopp/Ab),
gehen Sie wie folgt vor:
Weitere Anwendungsmöglichkeiten werden im Abschnitt 3 beschrieben.
Hier wird ebenfalls die geeignete Betriebsart beschrieben.
1 - Bringen Sie den Empfänger in die Wartestellung für die Zuordnung
(siehe entsprechende Anlei-
tung).
2 - Ordnen Sie den TYXIA
2600 zu.
Beleuchtung
- Senden Sie den Zuordnungsbefehl, indem Sie
3 Sekunden auf die Taste des zuzuordnenden
TYXIA
Kanals (A oder B) drücken.
2600
1
- Stellen Sie sicher, dass die Kontrollleuchte am
Empfänger jetzt nicht mehr blinkt.
Die Produkte wurden zugeordnet.
2 IN1
COM
IN2
7mm
2
Rollladen
1 0,5 mm
3 Positionen Auf/Stopp/Ab)
KY31A02
Senden Sie den Zuordnungsbefehl, indem Sie
3 Sekunden auf die Tasten A und B drücken.
- Stellen Sie sicher, dass die Kontrollleuchte am
1
Einfacher oder
Empfänger jetzt nicht mehr blinkt.
2
Doppelschalter.
Die Produkte wurden zugeordnet.
1
Einfacher oder
2
doppelter Drucktaster.
Halterung
TYXIA 2600 kann keinem Empfänger zugeordnet
werden.
- Stellen Sie sicher, dass die gewählte Betriebsart der
auszuführenden Funktion entspricht.
- Stellen Sie sicher, dass sich der Empfänger in der
Wartestellung für die Zuordnung befindet.
- Stellen Sie sicher, dass sich der Empfänger in
Funk-Reichweite befindet (100 m im Freifeld).
Für eine möglichst ungehinderte Ausbreitung der
Funkwellen sollten die Geräte deshalb möglichst
nicht in der Nähe von großen Metallteilen
(z. B.: Träger) oder Schalttafeln angebracht werden.
... ... ...
TYXIA
> 3s
(Schalter, 1 Kanal ON/OFF)
TYXIA
2600
A
ODER
> 3s
(Rollladenschalter mit
TYXIA
2600
+
A
> 3s
Ein zugeordneter Empfänger kann nicht gesteuert
werden.
- Stellen Sie sicher, dass der Empfänger dem Sender
ordnungsgemäß zugeordnet wurde.
- Stellen Sie sicher, dass sich der Empfänger nicht
mehr im Zuordnungsmodus befindet.
- Überprüfen Sie die Batterie des Senders.
Die Kontrollleuchte des Senders brennt nicht.
- Drücken Sie 3 Sekunden auf eine Taste des Empfängers,
um den Speichermodus zu verlassen
Batteriewechsel
Entnehmen Sie die Batterie mit
einem Werkzeug.
3 - Zuordnen anderer Funktionen
1 - Bestimmen Sie, je nach Verwendung
(von A bis F) und der angeschlossenen
Steuerung, die zu konfigurierende
Betriebsart (1, 2, 3 oder 4, siehe Abschnitt 4).
Der Sender befindet sich standardmäßig in
der 1. Betriebsart.
DE
A
Verwendung
1
Steuerung
ON/OFF ON/OFF
1. Betriebsart
2. Betriebsart
3. Betriebsart
4. Betriebsart
B
Zuordnung
A ODER B
(* Dimmerkompatibilität: siehe Anleitung des Dimmers)
2 - Bringen Sie den Empfänger in die Wartestellung für die Zuordnung
(siehe entsprechende Anleitung).
B 3 - Ordnen Sie den TYXIA 2600 zu.
- Für die Anwendungen A, B und C: Senden Sie den Zuordnungsbefehl,
indem Sie 3 Sekunden auf die Taste des zuzuordnenden Kanals
(A oder B) drücken.
- Für die Anwendungen D, E und F: Senden Sie den Zuordnungsbefehl,
indem Sie 3 Sekunden auf die Tasten A und B drücken.
- Stellen Sie sicher, dass die Kontrollleuchte am Empfänger jetzt nicht
mehr blinkt.
Die Produkte wurden zugeordnet.
(Energie sparen).
CR2032
Lichtschalter
Dimmer
Szenario-Steuerung
Rollladenschalter
B C D E F
1 1
IN1 IN1
COM COM
ON/OFF
IN2
IN2
> 3s + > 3s
A B
