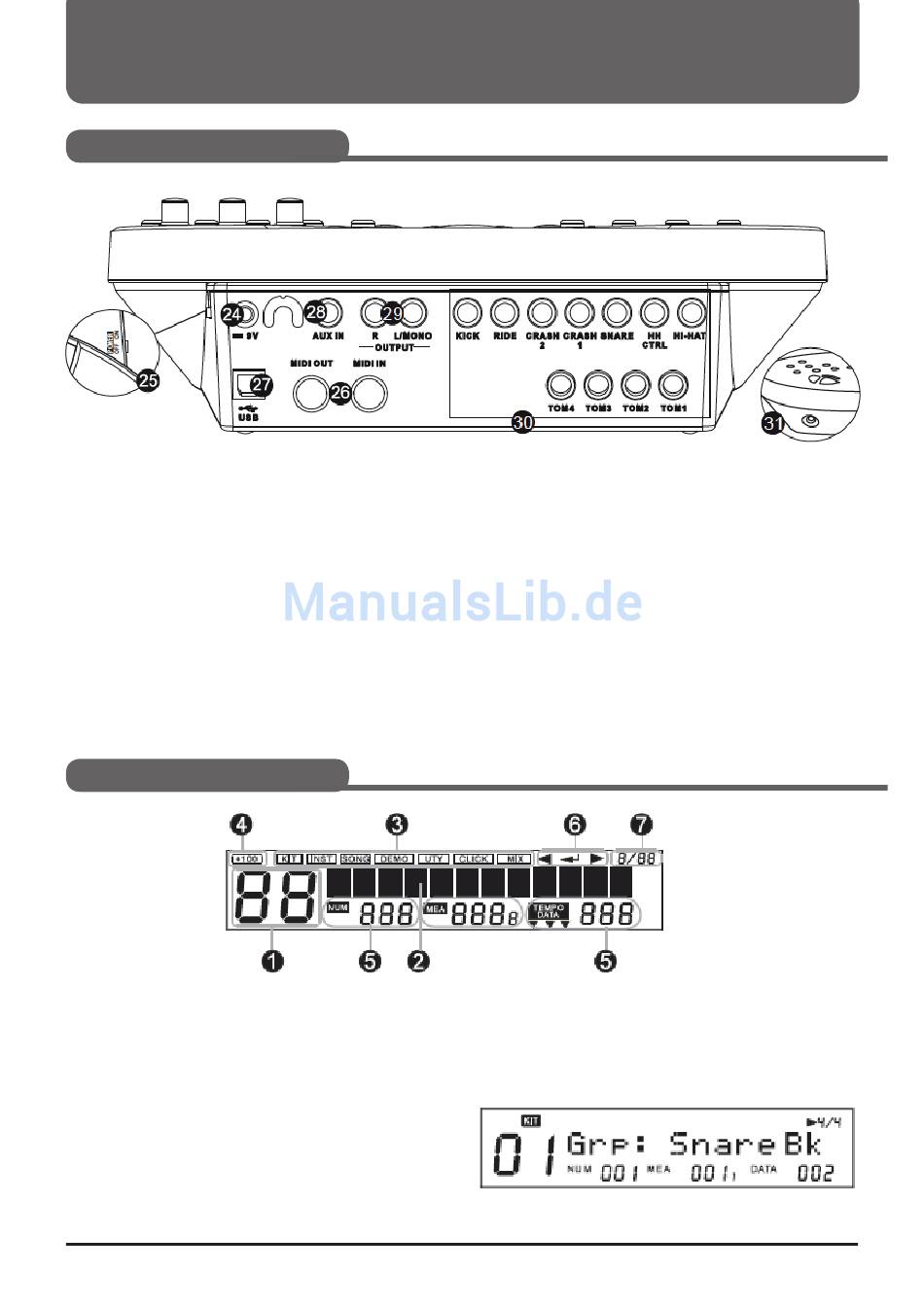

21. Stromanschluss
Für ein DC 9V Netzteil
22. Ein/Aus Schalter
Schaltet das Gerät ein/aus
23. MIDI In und MIDI Out
MIDI Ports zur Kommunikation mit anderen MIDI Geräten.
Bitte lesen Sie das MIDI Kapitel für mehr Informationen.
24. USB Port
Für die Verbindung mit einem Computer oder USB Host Gerät
(MIDI In/Out via USB).
Display
1.
Kit Anzeige
2.
Hauptanzeige
Punktmatrix zum anzeigen von unterschiedlichen Größen,
Fonts und Icons. Zur Anzeige von Kit oder Song Name,
etc..
3.
Mode Icon
Die obere Zeile im Display zeigt immer den ausgewählten
Modus an. (Das Kit Symbol leuchtet immer).
Bedienungsoberfläche
25. Aux In
Dieser Stereo Eingang dient zum Anschluss externer Geräte
wie z.B. einem MP3 oder CD Player.
26. Line Out
Stereo Ausgang zum Anschluss an ein Audio System oder
Drum Verstärker.
27. Pad Eingänge
Eingänge zum anschliessen der Kick, Snare, Tom, und
Becken Pads und des Hi-Hat Pedals.
28. Phone
Stereo Kopfhörer Anschluss.
4. Kit Index
5. Song Nummer, Taktzeit, Takt, Tempo
6. Diese Anzeige sagt Ihnen ob PAGE +/-
und (SAVE/ENTER) aktiv sind.
7.
Taktart Anzeige
5
