  • Seite 1 Digital Drum Bedienungsanleitung...

  • Seite 2: Stromversorgung

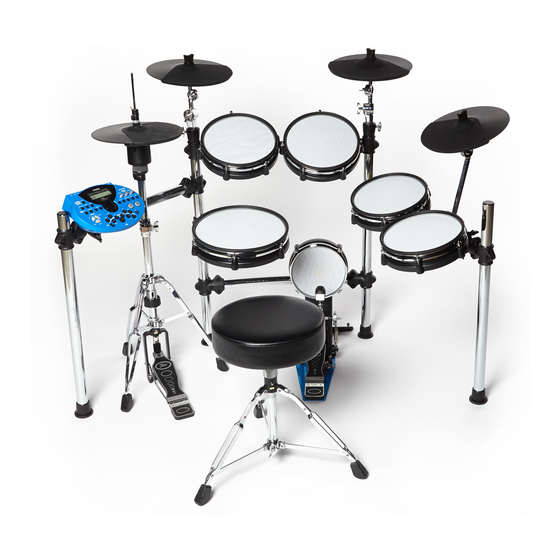

    Herzlichen Glückwunsch! Vielen Dank für Ihren Kauf des Digital Drum Sets DD-One Simon Philips Edition. Dieses Schlagzeug wurde entwickelt, um es benutzen und spielen zu können wie ein richtiges Drum Set, allerdings mit einer größeren Leichtigkeit. Bevor Sie das Instrument einschalten, empfehlen wir diese Bedienungsanleitung sorgfäl- tig durchzulesen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsangabe Bedienungsoberfläche und Display Aufnahme (RECORD) Vorderseite..............4 Einen neuen Song aufnehmen...........25 Rückseite..............5 Schnellaufnahme.............25 Display................5 Aufnahme ................25 Aufnahme auf einem Preset Song basierend......26 Setup Aufnahme Einstellungen..........27 Anschliessen der Pads und des Pedals........6 Fehlermeldungen bei der Aufnahme........28 Verbindungen Metronom einstellen (CLICK) Anschliessen von MIDI und USB Geräten.......7 Click ein/aus..............29 Anschliessen von Audio Equipment........7 Click Einstellungen............29...

  • Seite 4: Vorderseite

    Bedienungsoberfläche Vorderseite 1. [CLICK] Knopf 15. [MASTER] / [AUX] / [PHONES] Regler Quick Record zur schnellen Aufnahme eines Drum Parts. Master Lautstärke, Aux In Lautstärke, Kopfhörer Lautstärke [REC] + [PART MUTE] Knopf 16. [PAGE+] / [PAGE-] Knöpfe Seiten Knöpfe zum durchschalten der Menü Seiten und um Gelangen Sie in das Aufnahme Menü...

  • Seite 5: Rückseite

    Bedienungsoberfläche Rückseite 21. Stromanschluss 25. Aux In Für ein DC 9V Netzteil Dieser Stereo Eingang dient zum Anschluss externer Geräte 22. Ein/Aus Schalter wie z.B. einem MP3 oder CD Player. 26. Line Out Schaltet das Gerät ein/aus 23. MIDI In und MIDI Out Stereo Ausgang zum Anschluss an ein Audio System oder MIDI Ports zur Kommunikation mit anderen MIDI Geräten.

  • Seite 6: Anschliessen Der Pads Und Des Pedals

    Bedienungsoberfläche Achtung! Um elektrischen Schock und Schaden am Gerät zu vermeiden, stellen Sie sicher, dass das Gerät ausgeschaltet ist bevor Sie irgendwelche Verbindungen vornehmen. Anschliessen der Pads und des Pedals Anschliessen der Pads und des Pedals Verwenden Sie die mitgelieferten Kabel um jedes Pad auf der Rückseite vom Gerät anzuschliessen und stellen Sie sicher das auch jedes Pad an den richtigen, korrespondierenden Eingang angeschlossen ist.

  • Seite 7: Anschliessen Von Midi Und Usb Geräten

    Verbindungen MIDI und USB Geräte anschliessen 1. Die Verbindung dient zum Anschluss eines externen Sound Moduls oder MIDI Sequenzers MIDI Gerät 2. Das Modul gibt alle MIDI Daten die durch anschlagen der Pads oder treten des Hi-Hat Pedals generiert werden über den MIDI Out oder USB Port aus.

  • Seite 8: Grundlegende Bedienung

    Grundlegende Bedienung Werte einstellen Sie können mit den +/- Tasten und dem Auswahlrad Werte bei den Parametern verändern. Wenn Sie die + oder - Taste gedrückt halten schalten sich die Wer- te schneller durch. Mit dem Auswahlrad können Sie größere Veränderungen schnel- ler vornehmen.

  • Seite 9: Einen Song Spielen

    Grundlegende Bedienung Einen Song spielen 1. Drücken Sie die SONG Taste und das SONG Menü erscheint im Display 2. Drücken Sie die +/- Tasten oder verwenden das Auswahlrad um einen Song auszusuchen. 3. Mit der (PLAY/STOP) Taste starten und stoppen Sie die Wiedergabe.

  • Seite 10: Ein Drumkit Auswählen

    Ein Drumkit auswählen (KIT) Wichtige Parameter Über die Drumkits Das Modul verfügt über 99 (40 Preset und 59 Benutzer Kits) Kits aus denen Sie wählen können. Über den Drumkit Bildschirm Wenn Sie die KIT Taste drücken, erscheint im Display der Drumkit Bildschirm.

  • Seite 11: Ein Pad Auswählen

    Ein Pad auswählen Werte einstellen Sie können ein Pad zum editieren auswählen indem Sie es anschlagen oder die entsprechende Pad Taste drücken. Das digitale Set hat 10 Pad Trigger und einen Pedal Controller. MIDI Noten Tabelle: optional optional optional optional Hinweis: 1.

  • Seite 12: Drumkit Auswählen

    Drumkit auswählen Drumkit Einstellungen Sounds auswählen Über die Sounds Das Modul verfügt über 696 verschiedene Sounds die in 8 sepa- rate Gruppen unterteilt sind (wie z.B. Kick, Snare, Tom, etc.) und 1 Hi-Hat Kombinationen Gruppe. Mit den Page Tasten wechseln Sie schnell zu den jeweiligen Kit Gruppen.

  • Seite 13: Sound Parameter Editieren

    Drumkit auswählen 5. Drücken Sie PAGE+ Der Name der Hi-Hat Kombinations Gruppe erscheint im Display. 6. Verwenden Sie die +/- Tasten oder das Rad um eine der Gruppen auszuwählen. Das Modul hat insgesamt 18 verschiedene Kombinationen. Für Details sehen Sie bitte im Anhang nach. Sound Parameter editieren 1.

  • Seite 14: Einen Song Abspielen Durch Pad Anschlagen (Pad Pattern)

    Drumkit auswählen Einen Song abspielen durch Pad anschlagen (Pad Pattern) Die Pad Pattern Funktion wird durch anschlagen eines Pads ausge- löst. Mit dieses Funktion können Sie ganz bequem Pattern in Ihre live Performance einfliessen lassen. Pad Pattern Einstellung 1. Drücken Sie KIT, dann MENU 2.

  • Seite 15: Kit Reihenfolge Ändern

    Drumkit auswählen DrumVoc: Mit dieser Einstellung legen Sie fest ob ein Schlagzeug Sound erklingt wenn Sie das Pad anschlagen was zum Pattern starten verwendet wird. ON: Voreinstellung. Beim Anschlagen des Pads wird das Pattern gestartet und der Sound des Pads erklingt ebenfalls. OFF: Nur das Pattern wird abgespielt.

  • Seite 16: Kit Speichern

    Drumkit auswählen 3. Drücken Sie (SAVE/ENTER) und der Benutzer Name erscheint im Display. 4. Mit den PAGE +/- Tasten können Sie den Cursor zur gewünschten Position bewegen. Mit den +/- Tasten oder dem Auswahlrad können Sie dann die Buchstaben ändern. 5.

  • Seite 17: Den Mixer Verwenden (Mixer)

    Den Mixer verwenden (MIXER) Gesamtlautstärke, Song Lautstärke, Metronom Lautstärke, Karten Lautstärke und MIDI Lautstärke können im Mixer Menü eingestellt werden. Gesamtlautstärke 1. Drücken Sie die MIXER Taste um in das Mixer Menü zu gelangen. 2. Drücken Sie die PAGE +/- Tasten um "SongVol", "ClickVol" oder "CardVol"...

  • Seite 18: Song Auswahl (Song)

    Song Auswahl (SONG) Wichtige Parameter Song Nummer Zeigt die Nummer des derzeit ausgewählten Songs an. Zählzeit Wenn Sie (PLAY/STOP) drücken beginnt die Wiedergabe an dem hier angezeigten Punkt. Rhythmus Tempo Takart des Songs Song Name Über die Songs Das Modul verfügt über 220 Songs. Songs 1-120 sind Preset Indikator "song"...

  • Seite 19: Song Abspielen

    Song Auswahl (SONG) Song abspielen 1. Drücken Sie (PLAY/STOP), die Taste leuchtet danach. Während der Wiedergabe leuchten die Pad Indikatoren korre- spondierend zu dem Rhythmus der abgespielt wird. 2. Durch erneutes drücken der (PLAY/STOP) Taste wird die Wie- dergabe gestoppt. Die Taste leuchtet nun nicht mehr. Der Song geht auf den Taktanfang der Stelle zurück, an dem Sie ihn gestoppt haben.

  • Seite 20: Parameter Erklärung

    Song Auswahl (SONG) Während der Song Wiedergabe sind die Änderungen an Para- metern sofort aktiv. Parameter Erklärung Range Tempo Song Tempo T-Sig Taktart Song Wiedergabe Modus Mode Einzähler vor Wiedergabe Start Pre Count Song Kit Synchronisierung Off/On Kit Link Tap Schleifen Wiedergabe Off/On Typ Sync Tempo...

  • Seite 21: Part Einstellungen (Drum/Perc/Part1-Part5)

    Song Auswahl (SONG) Part Einstellungen (Drum/Perc/Part1-Part5) Drum/Perc Part 1. Drücken Sie SONG, dann MENU. 2. Drücken Sie die PAGE+ Taste, "PART: DRUM" erscheint im Dis- play. 3. Verwenden Sie die +/- Tasten oder das Auswahlrad um den Part auszuwählen. 4. Durch drücken der PAGE +/- Tasten können Sie ein Menü an- wählen.

  • Seite 22: Song Löschen

    Song Auswahl (SONG) Hinweis: Während Sie diesen Parameter verändern, zeigt das Display "DATA" in der rechten unteren Ecke zusammen mit dem derzei- tigen Sound. Einen Song löschen Achtung: Dies ist eine zusätzliche Funktion und nur verfügbar wenn es sich um einen Benutzer Song handelt und der Slot nicht sowieso schon leer ist.

  • Seite 23: Song Lokal Speichern

    Song Auswahl (SONG) Einen Song lokal speichern 1. Wählen Sie im Song Bildschirm einen Song als Quelle aus (Pre- set oder Benutzer Song) den Sie speichern möchten. 2. Drücken Sie SAVE/ENTER und verwenden dann die +/- Tasten oder das Auswahlrad um ein Ziel auszusuchen wo Sie den Song speichern möchten.

  • Seite 24: Einen Ausgewählten Part Stumm Schalten (Part Mute) Mute An

    Einen Part stumm schalten (PART MUTE) Mute On Drücken Sie PART MUTE, der entsprechende Indikator wird nun leuchten und die Funktion ist aktiviert. Im Song Modus können Sie nun Song Part stumm schalten (Drum, Percussion, Part1-Part5). Im Karten Modus können Sie jeden Kanal eines SD Karten MIDI Songs stumm schalten (Kanal1-Kanal16).

  • Seite 25: Aufnahme (Record) Einen Neuen Song Aufnehmen

    Aufnahme (RECORD) Es können bis zu 100 User Songs aufgenommen werden. Jeder Song hat 7 Aufnahmespuren (Drum + Percussion + Part1~Part5), wobei Part1~Part5 nur per MIDI IN aufgenommen werden können. Aufnehmen eines neues Songs 1. Wählen Sie einen neuen Song aus (hinter dem Titel steht ein “*”) und drücken anschliessend den REC Knopf um in das Aufnahme Menü...

  • Seite 26: Aufnahme Beenden

    Aufnahme (RECORD) Aufnahme Part1~Part5 Verbinden Sie das MIDI Keyboard (oder anderweitige MIDI Geräte, wie z.B. einen Computer) mit dem MIDI IN Anschluss der digitalen Drum. Drücken Sie ((PLAY/STOP)) um die Aufnahme zu beginnen. Die MIDI Kanäle von 12-16 werden entsprechend dem korrespondierenden Part aufgenommen.

  • Seite 27: Aufnahme Einstellungen

    Aufnahme (RECORD) Aufnahme Einstellungen 1. Drücken Sie den REC Knopf um in den Aufnahme Standby Modus zu gelangen. Die Anzeige zeigt die Aufnahme Einstellungen wie auf dem Bild rechts an. 2. Drücken Sie (Page+)/(Page-) um die Parameter auszuwählen die Sie editieren wollen.

  • Seite 28: Fehlermeldung Während Der Aufnahme

    Aufnahme (RECORD) Fehlermeldung während der Aufnahme LCD Display Erläuterung Song zu groß für den Speicher (mehr als 2.500 Noten) TooLarge Space Full User Song Speicher voll (nur bis 64.000)

  • Seite 29: Einstellen Des Metronoms (Click)

    Einstellen des Metronoms (CLICK) Click an/aus Sie können den Click Sound an- oder ausschalten indem Sie auf CLICK drücken. CLICK leuchtet auf während der Click Sound spielt. Click Einstellungen 1. Sie gelangen in das Menü für Click Einstellungen indem Sie MENU nach unten gedrückt halten und CLICK drücken.

  • Seite 30: Speicherung Der Daten (Save)

    Speicherung der Daten (SAVE) Alle User Kits, User Songs und allgemeinen Einstellungen (u.a. Click, Pad und Mixer Einstellungen) können auf einer SD Karte gespeichert werden. Hier sind die vorgegebenen Speicherpfade: User Kit speichern Schauen Sie unter “Kit speichern” nach. User Song speichern Schauen Sie unter “Song speichern”...

  • Seite 31: Pad Und Trigger Einstellungen (Utility)

    Pad und Trigger Einstellungen (UTILITY) Sie können die Parameter von jedem Drum Pad und jedem Becken im Trigger Menü einstellen. Hierbei können sie jeden Trigger anwählen in dem sie den entsprechenden Trigger oder die Drum Knöpfe auf dem Bedienungsfeld drücken. 1.
  • Seite 32 Pad und Trigger Einstellungen (UTILITY) Curve (Trigger Curve) Diese Einstellung lässt Sie das Verhältnis zwischen Anschlagsstärke und Lautstärkeveränderungen (Dynamic Curve) kontrollieren. Pas- sen Sie diese Curve an bis die Resonanz sich so natürlich wie möglich anfühlt. Normal: Die Standard Einstellung. Diese sorgt für eine natürliche Übereinstimmung zwischen der Intensität des Anschlags und der Veränderung der Lautstärke.

  • Seite 33: Effekt Einstellungen (Reverb/Eq)

    Effekt Einstellungen (REVERB/EQ) Sie können den Reverb Effekt und die 4 Band EQ Parameter im “Effect” Menü einstellen. 1. Drücken Sie (UTILITY) und dann den (Page+) Kopf um das Effect Menü anzuwählen. 2. Drücken Sie dann (SAVE/ENTER) und danach (Page+)/ (Page-) um den einzustellenden Parameter auszuwählen.

  • Seite 34: Werkseinstellungen Zurücksetzen

    Effekt Einstellungen (REVERB/EQ) Werkseinstellungen zurücksetzen 1. Drücken Sie (UTILITY) und dann (Page+) um das RESET Menü anzuwählen. 2. Drücken Sie (SAVE/ENTER) und drücken dann (Page+)/ (Page-) um “ResetPara” oder “ResetAll” auszuwählen. 3. Drücken Sie (SAVE/ENTER) um die Einstellungen zu spei- chern.

  • Seite 35: Sd Karten Funktionen (Card) Auf Einer Sd Karte Nach Daten Suchen

    SD Karten Betrieb (CARD) Durchsuchen der SD Karte 1. Drücken Sie den (CARD) Knopf bis er leuchtet. Es werden dann die Ordner und unterstützten Dateien angezeigt. Die di- gitale Drum unterstützt *.MID, *.KIT, *.SNG, *.SET Dateien. 2. Wenn Sie den (+)/(-) Knopf drücken oder am Einstellrad drehen, können Sie die Dateien in den Ordnern durchsuchen.

  • Seite 36: File Funktionen

    SD Karten Betrieb (CARD) Datei Handhabung Mit dem SD Karten Menü können Sie leicht eine Datei löschen, die alten Einstellungen abrufen, die Karte formatieren oder Ih- ren Lieblingssong als User Song in die digitale Drum laden. 1. Drücken Sie den (MENU) Knopf während Sie die Karte durchsuchen um in das Karten Menü...

  • Seite 37: Anmerkung

    SD Karten Betrieb (CARD) Bitte beachten: Es können nur MIDI Dateien mit einer Grösse bis zu 32kb ge- laden werden. Es wird nur SMF 1 unterstützt. Bis zu 7 Kanäle der MIDI Datei können im Shot oder Loop Modus verwendet werden.

  • Seite 38: Fehlermeldungen Während Kartenbetrieb

    SD Karten Betrieb (CARD) FORMAT 1. Wählen Sie FORMAT im Karten Menü und drücken dann ((SAVE/ENTER)). Bestätigen Sie dann. 2. Drücken Sie ((SAVE/ENTER)) und bestätigen oder wählen Sie (EXIT) um abzubrechen. Bitte beachten: 1. Nachdem Sie formatiert haben werden alle vorherigen Da- teien auf der Karte gelöscht.

  • Seite 39: Einstellungen Für Midi

    Einstellungen für MIDI Über MIDI MIDI (Musical Instrument Digital Interface) ist ein Standard, welcher es ermöglicht Daten und Informationen zwischen elek- tronischen Musikinstrumenten und Computern auszutauschen. Mit einem MIDI Kabel und einem mit MIDI Verbindungen ausgestatteten Gerät kann man verschiedene Instrumente mit einem einzelnen Keyboard spielen, mehrere Instrumente als Ensemble spielen lassen, um die Einstellungen der Kits auto- matisch zu ändern die Leistung während des Songs anpassen...

  • Seite 40: Midi-Einstellungen

    MIDI Einstellungen Nutzung der digitalen Drum als Sound Modul Wenn sie ein externes Keyboard oder einen Sequencer mit dem MIDI Eingang verbinden, können Sie die Drum als multi-part, polyphones Sound Modul verwenden, mit dem Sie verschie- denste Instrumente, zusätzlich zu den Drums, spielen können (z.B.

  • Seite 41: Fehlerbehebung

    Fehlerbehebung Mögliche Ursache und Lösung 1. Drehen Sie den Lautstärkeknopf um sicher zu gehen das sie nicht ausgeschaltet ist Kein Ton 2. Stellen Sie sicher das der Lokale Modus (Local Mode) auf ON gestellt ist Kein Ton von den Pads 1.

  • Seite 42: Spezifikationen

    Spezifikationen Polyphonie Anschlüsse Trigger Input, Kopfhörer, Aux In, Ausgang (R, L/MONO), USB MIDI, MIDI IN/OUT Drum Sounds 678 (Drums, Percussion, SFX…) und 18 Hi-Hat Kombi- SD Karte nationen Kit laden/speichern, Song und Benutzer Einstellung 128 GM Instrumente MIDI Files abspielen (maximal 16 Kanäle) Drumsets Stromversorgung Kit: 99 (50 Presets + 49 User)

  • Seite 43: Drumkit Liste

    Drum Kit Liste...

  • Seite 44: Sound Liste

    Sound Liste...
  • Seite 45 Sound Liste...

  • Seite 46: Song Liste

    Sound Liste Song Liste...

  • Seite 47: Ascii Character Liste

    ASCII...

  • Seite 48: Gm Drumkit Liste

    GM Drum Kit Liste...

  • Seite 49: Gm Begleitinstrument Liste

    GM Backing Instrument Liste...

  • Seite 50: Midi Implementation Chart

    MIDI Implentation Chart...

  • Seite 51: Setup Aufbauanleitung

    Setup Guide WARNING: Drum key can be pinched when adjusting clamps with drum key. Operate carefully. Be careful around pipe ends, inside the pipe and screw ends. Metal shavings, etc. May injure your fingers. Check the include items Überprüfen Sie den Inhalt des Paketes Simulation Hi-Hat Accessories Box CYMBAL PADS BOX Cymbal Pad for Crash...

  • Seite 52: Aufbau Des Racks

    Set Up the Stand Setting up the frame Aufbau des Racks Pillar(L1) Center Pipe(1) 1. Befestigen Sie die Center Stange (1) an der Klemme von Stange (L1). 1. Attach the Center Pipe(1) to the clamp on the pillar(L1) 2. Befestigen Sie die Center Stange (2) an der Klemme von Stange (L1). 2.

  • Seite 53: Die Pads Am Rack Befestigen

    Attach the Parts Attaching Pads to Rack Die Pads am Rack befestigen 1. Loosen L-rod wing nuts on tom clamps. 2. Insert textured plastic end of L-rod into tom clamp and tighten wing nuts. 1. Lösen Sie die Flügelschrauben an den Tomklemmen Repeat for each tom clamp.

  • Seite 54: Connection Procedure

    Connect the Pads to the Drum Module Befestigen des Moduls Attach the Drum Module 1. Lösen Sie die Schraube an der Klemme. 2. Stecken Sie das Drum Modul in die Klemme. 3. Ziehen Sie die Schraube an der Klemme fest. 1.
  • Seite 55 Das Fame Simon Phillips Edition und das Netzgerät kann als Elektronik-Schrott entsorgt werden.
