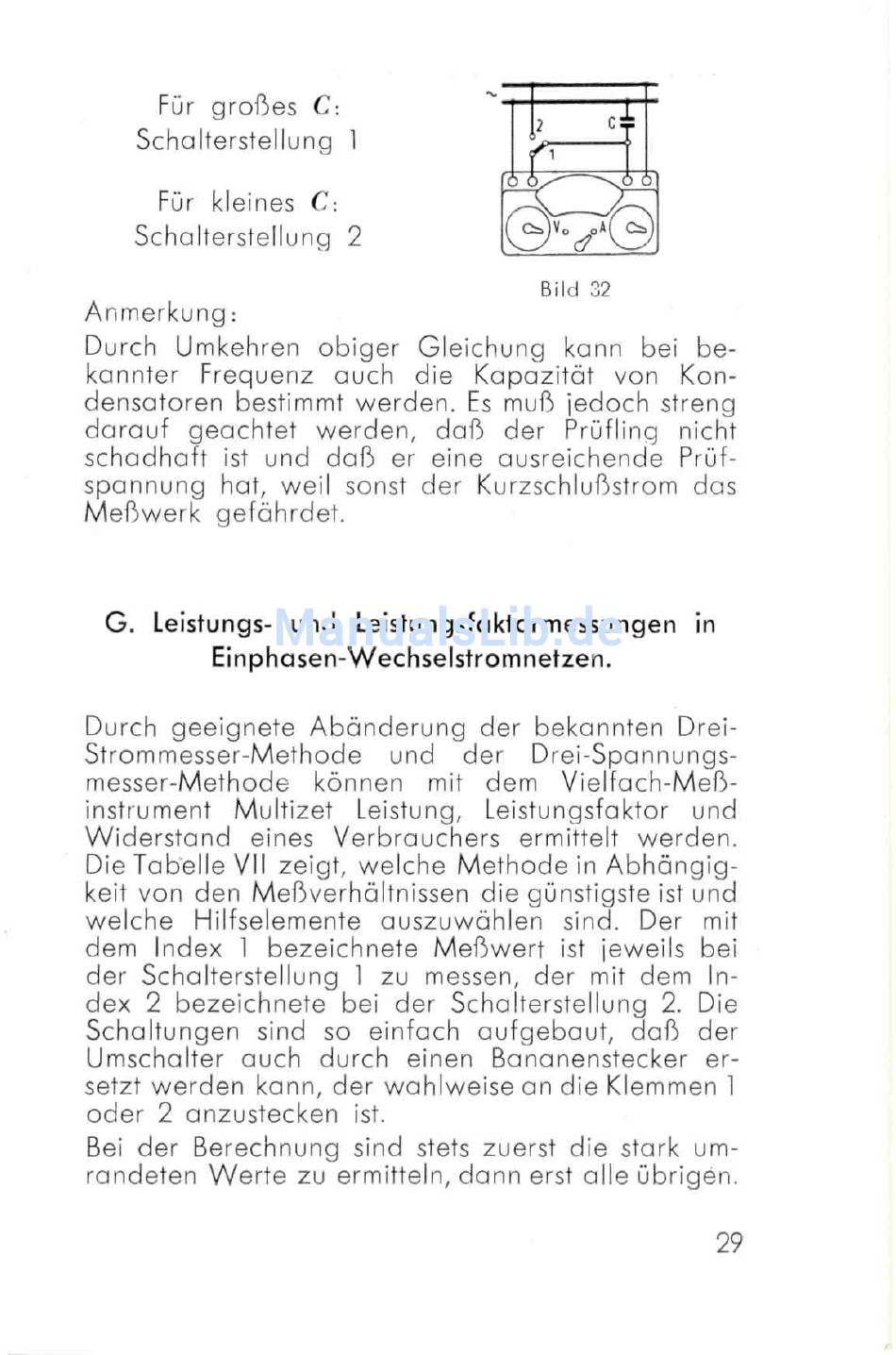

Für großes C -.
Schalterstellung 1
Für kleines C -.
Schalterstellung 2
Anm erkung:
Durch Umkehren o b ig e r G leichung kann bei be­
kannter Frequenz auch die K apazität von Kon­
densatoren bestimmt w erden. Es muß jedoch streng
d a ra u f geachtet w erden, daß der Prüfling nicht
schadhaft ist und daß er eine ausreichende Prüf­
spannung hat, w eil sonst der Kurzschlußstrom das
M eß w erk gefährdet.
G. Leistungs- und Leistungsfaktormessungen in
Einphasen-Wechselstromnetzen.
Durch geeignete A bänderung der bekannten Drei-
Strommesser-M ethode
m esser-Methode
instrument M ultizet
W ide rsta nd eines Verbrauchers erm ittelt werden.
Die Tabelle VII zeigt, w elche M ethode in A b h ä n g ig ­
keit von den M eßverhältnissen die günstigste ist und
w elche Hilfselem ente auszuwählen sind. Der mit
dem Index 1 bezeichnete M eß w ert ist jeweils bei
der Schalterstellung 1 zu messen, der mit dem In­
dex 2 bezeichnete bei der Schalterstellung 2. Die
S chaltungen sind so einfach aufgeb au t, daß der
Umschalter auch durch einen Bananenstecker er­
setzt w erden kann, der w ahlw eise an die Klemmen 1
oder 2 anzustecken ist.
Bei der Berechnung sind stets zuerst die stark um­
randeten W e rte zu erm itteln, dann erst alle übrigen.
und der
können mit dem
Leistung,
Bild 32
Drei-Spannungs-
V ie lfach -M eß ­
Leistungsfaktor und
29
