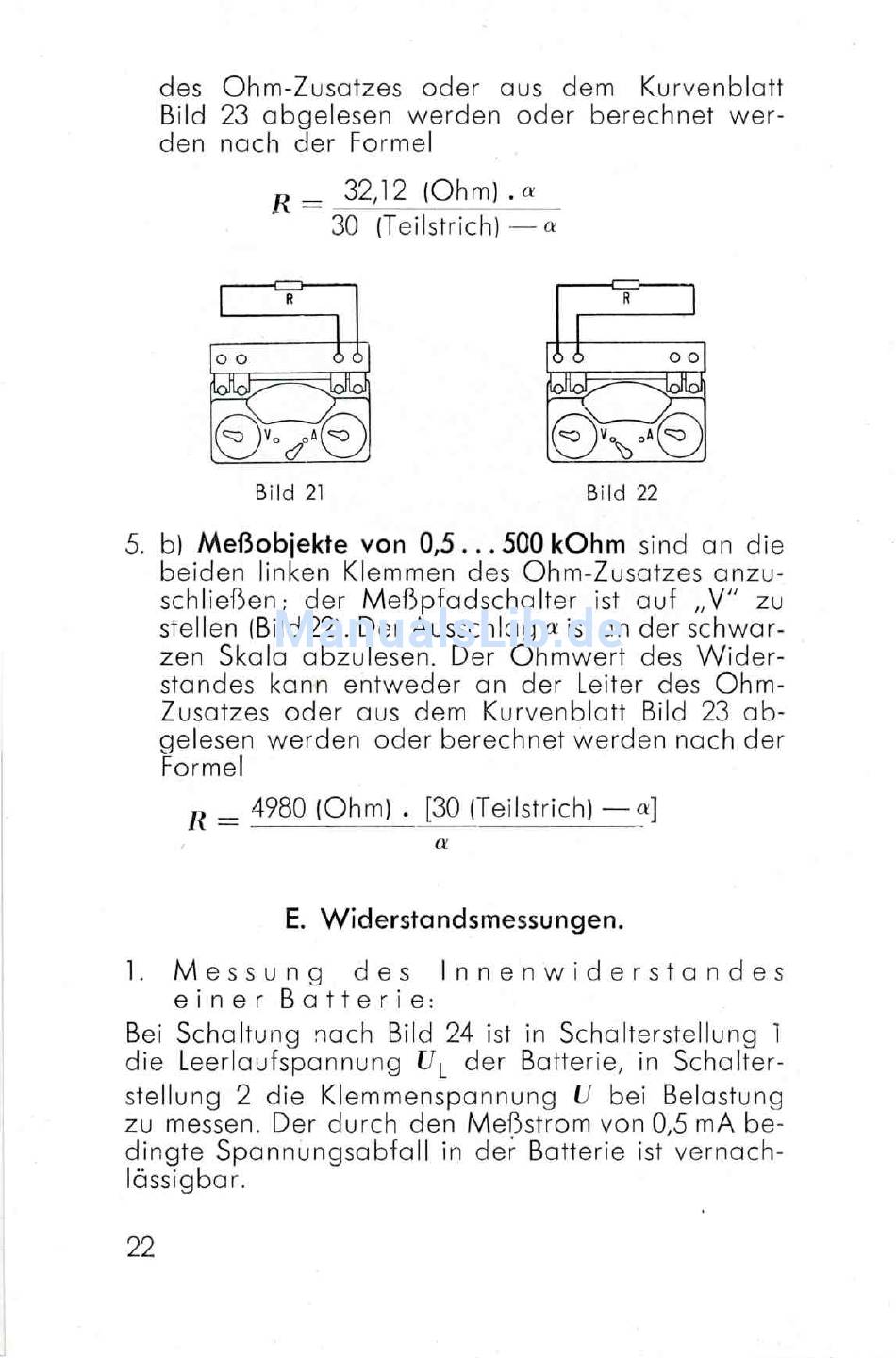

des Ohm-Zusatzes oder aus dem
Bild 23 abgelesen w erden oder berechnet w e r­
den nach der Formel
R _
5. b) M eßobjekte von 0 , 5 .. . 500 kOhm sind an die
beiden linken Klemmen des Ohm-Zusatzes an zu­
schließen; der M eß pfa dscha lter ist au f „ V " zu
stellen (Bild 22). Der Ausschlag a ist an der schw ar­
zen Skala abzulesen. Der O hm w ert des W id e r­
standes kann entw eder an der Leiter des Ohm-
Zusatzes oder aus dem K urvenblatt Bild 23 a b ­
gelesen w erden oder berechnet w erden nach der
Formel
^ _ 4980 (Ohm) . [30 (Teilstrich) — a]
E. Widerstandsmessungen.
1. M e s s u n g
e i n e r B a t t e r i e :
Bei Schaltung nach Bild 24 ist in Schalterstellung 1
die Leerlaufspannung U l der Batterie, in Schalter­
stellung 2 die Klemmenspannung V bei Belastung
zu messen. Der durch den M eßstrom von 0,5 mA be­
dingte S pannungsabfall in der Batterie ist vernach­
lässigbar.
22
32,12 (Ohm) .
30 (Teilstrich)— a
a
d e s I n n e n W i d e r s t a n d e s
Kurvenblatt
