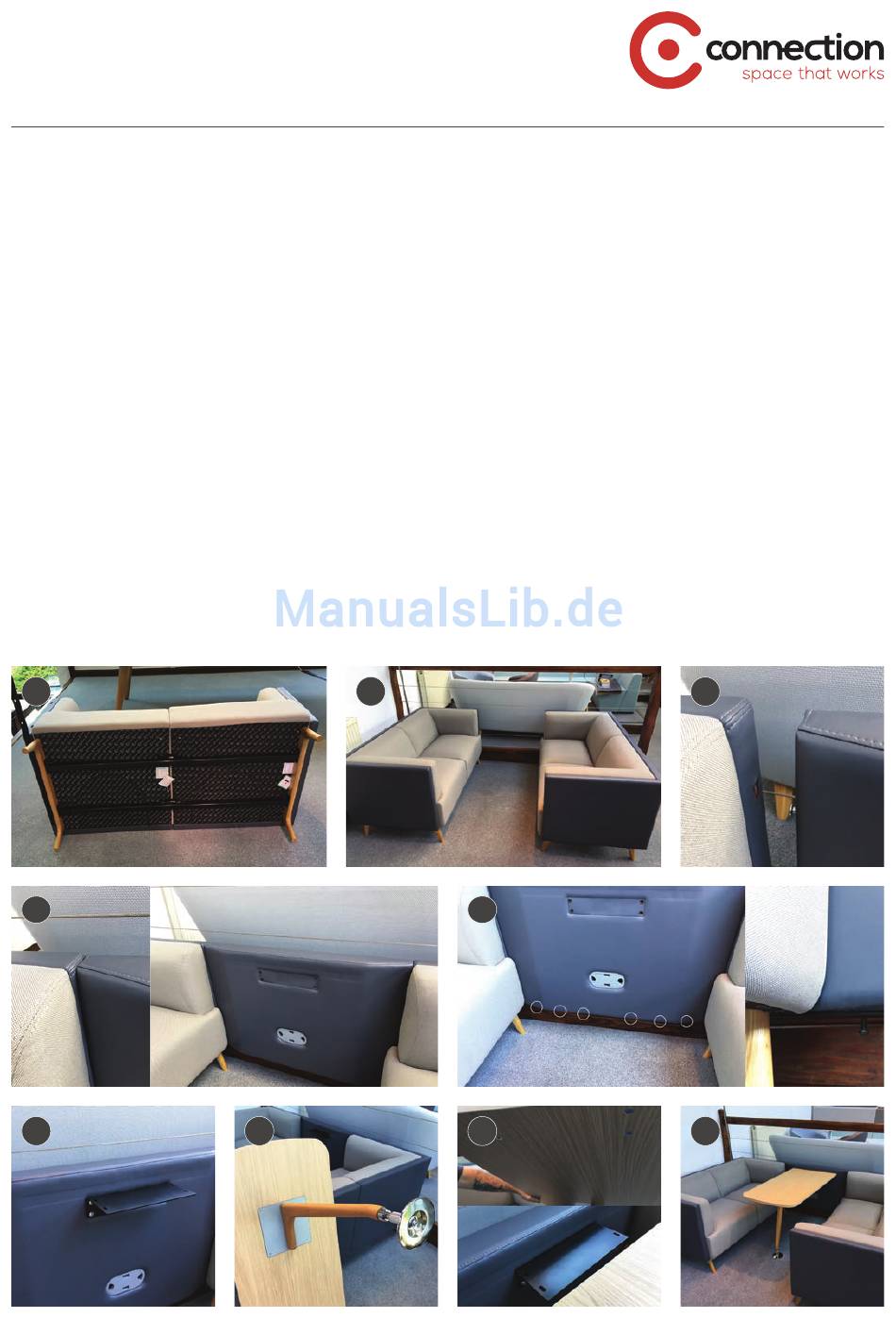

Montageanleitung
Tryst Booth
7.
Fußrahmen entlang der Kanten beider Module sicher mit M8-60 Schrauben in vorgebohrten Löchern
festziehen. Die Bügel mit dem Sofa mit zusätzlichen M8-50 Schrauben in vorgebohrten Löchern
verbinden
8.
Die zwei Sofaeinheiten mit dem Stützbügel einander gegenüber in die gewünschte Position bringen.
Sobald die Tryst Kabine voll montiert ist, kann sie nur schwer bewegt werden. Stellen Sie sicher, dass
eine kleine Lücke zwischen gegenüberliegenden Bügeln besteht
9a.
Das zentrale Kabinenpanel zwischen die Sofaeinheiten und über den Stützbügel positionieren. Stifte
gegenüber dafür gedachte Löcher in den Einheiten ausrichten
9b.
Stifte in die Sichtblenden einführen und sichern, dass alle Sichtblenden oben abschließen. Beachten
Sie, dass die Abdeckung für das Plastik-Kabelmanagement mit der zentralen Stromkabine geliefert
wird, auch wenn Elektrifizierung nicht in der Spezifikation stand. War Elektrifizierung teil der Spezifikation,
werden im zentralen Kabinenpanel zusätzliche Ausschnitte geliefert
10.
Befestigen Sie das zentrale Kabinenpanel an den Stützbügeln mit sechs M8-35 Schrauben auf der
Unterseite des zentralen Kabinenpanels. Sobald befestigt ist das zentrale Kabinenpanel gesichert
Die folgenden Schritte gelten nur, wenn Sie einen Tisch als Teil Ihrer Tryst Kabine bestellt haben und montieren
11.
Den Tischbügel am zentralen Kabinenpanel mit vier M6-20 Schrauben befestigen
12.
Verbinden Sie die Tischfüße mit der Tischunterseite mit vier M6-16 Schrauben und ziehen sie fest
13.
Machen Sie 4 Befestigungspunkte an der Tischunterseite ausfindig. Über die Oberseite des Tischbügels
positionieren und sicherstellen, dass Ausschnitte im Bügel mit den Tisch-Befestigungspunkten
ausgerichtet sind. Mit vier M6x16 Schrauben sichern
14.
Ihre Tryst Kabine ist jetzt fertig
