Montageanleitung
Tryst Booth
Ihr Tryst Modul wird zerlegt geliefert, alle Befestigungen für die komplette Montage liegen bei.
Befestigungsmaterialien für die Basis befindet sich im Reißverschlussfach unter der Fußeinheit.
Die Fußrahmen und entsprechende Befestigungsmaterialien werden in einer separaten Schachtel geliefert. Dadurch
können Sie die Einheiten durch ein Gebäude bis zum Montagebereich auf sichere und leichte Weise transportieren. In
diesem "Klein"-Format ist jedes Teil so groß, dass es in einem Standardaufzug befördert werden kann.
Die Anzahl der gelieferten Teile pro Einheit sind vom bestellten Produkt abhängig, bestehen jedoch aus:
Sichtblenden, Sitzeinheiten, Tischoberflächen, Fußrahmen und Füße.

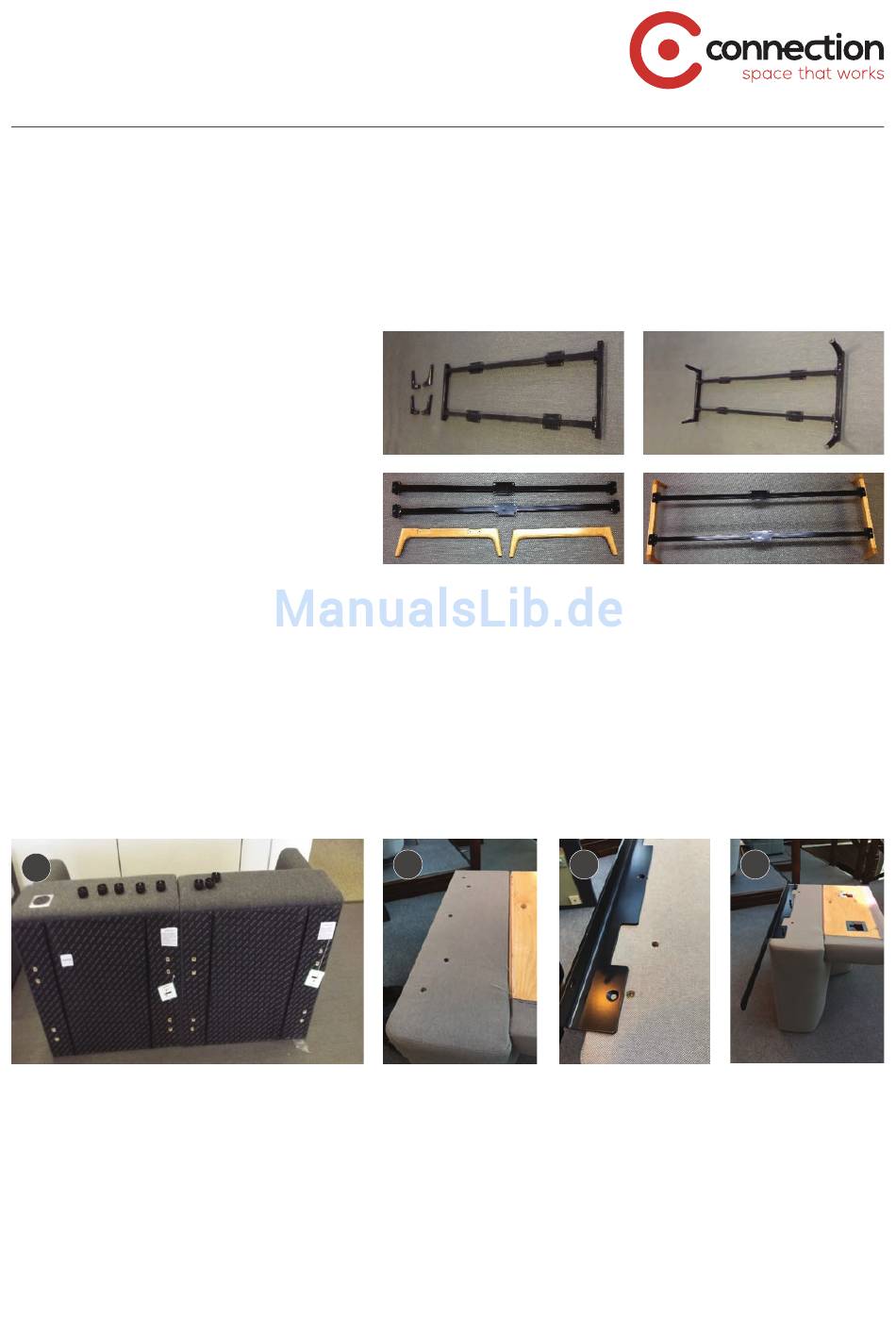

Metall Bein Fram Montage
Führen Sie den Fuß in den Hohlraum in
jeder Ecke und drehen Sie die Schrauben
gegen den Uhrzeigersinn, um die Füße in
die vormontierten Befestigungspunkte am
Rahmen zu befestigen.
Rahmenmontage Holzfüße
Holzfüße werden mit allen Trysteinheiten
mit Spezifizierung Holzfüße geliefert.
Platzieren Sie den Fuß am Ende des
Hohlraums und befestigen Sie ihn mit 3
Schrauben am Rahmen. Führen Sie dieses
an beiden Enden des Rahmens durch.
Anleitung
1.
Verpackung und Transportschutzvorrichtung entfernen
2a.
3 vorgebohrte Löcher entlang der Armseite des Tryst-Moduls ausfindig machen, um Verbindungsbügel
anzubringen. 2 Löcher darüber sind zur Befestigung des Sitzes an die Sichtblenden, werden aber zu
diesem Zeitpunkt nicht benötigt
2b.
Stützbügel über drei vorgebohrten Löchern ausrichten
2c.
Bügel mit drei M8 versenkten Schrauben ins Modul befestigen
1
2
a
2
b
2
c
