Montageanleitung
Tryst Booth
Beachten Sie: Schritt 2 zweimal an zwei separaten Modulen wiederholen Sicherstellen, dass ein Stützbügel
mit dem linken Arm von einem Modul und ein Stützbügel mit dem rechten Arm von einem Modul verbunden
ist. Ist das nicht der Fall wird die Kabine im weiteren Verlauf der Montage nicht zusammenpassen.
3.

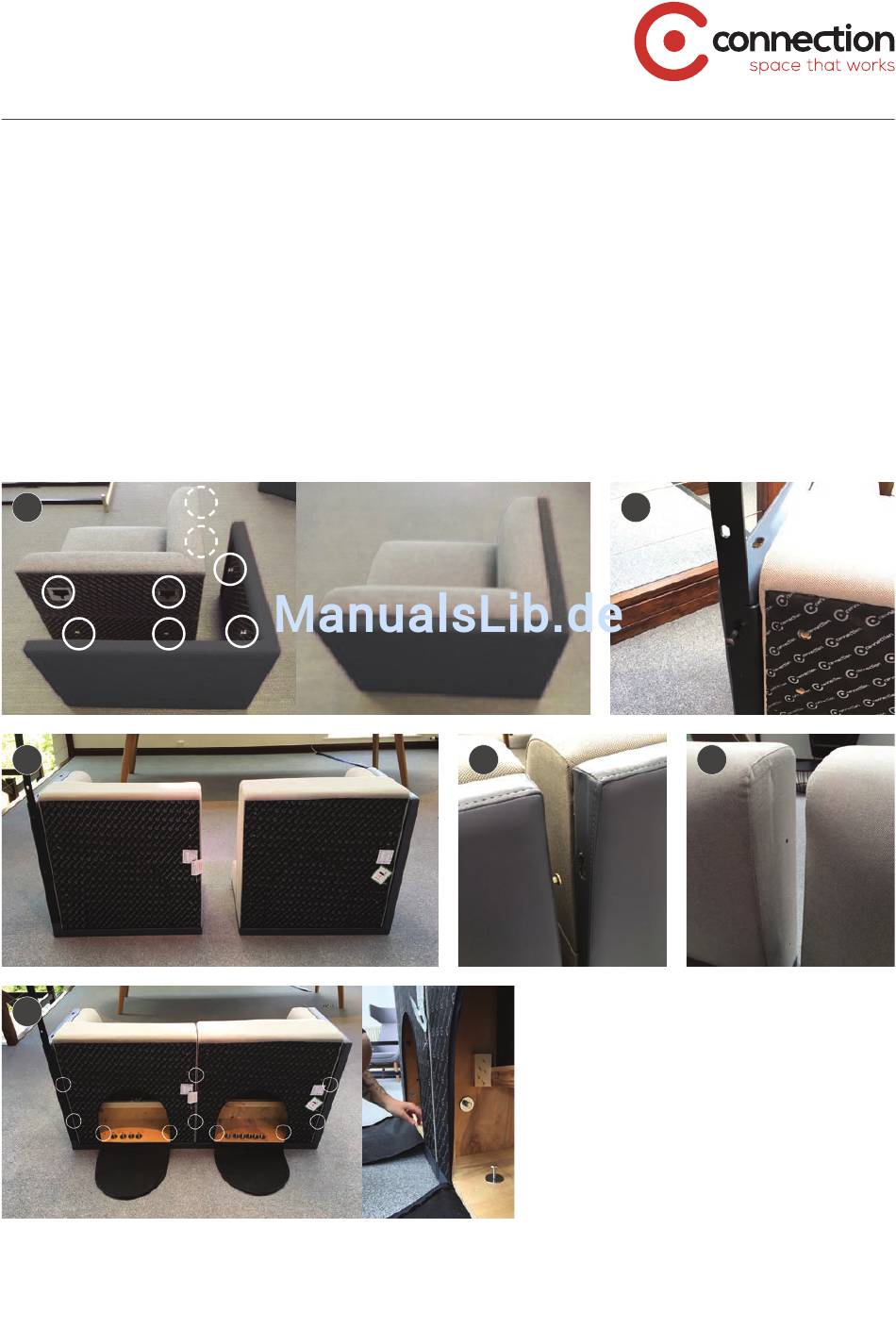

Halten Sie die Sichtblende- und Sitzeinheit zusammen und stellen sicher, dass Befestigungspunkte auf
einander ausgerichtet sind. Bitte beachten Sie die Sichtblenden-Befestigungspunkte auf der Abbildung
4.
Nachdem die Sichtblende befestigt ist, befestigen Sie den Stützbügel am Bildschirm mit drei M8-35
Schrauben. An beiden Einheiten mit Stützbügel abschließen
5a.
Beide Einheiten für einfachere Montage auf den Rücken stellen
5b.
Sichtblende-Befestigungspositionen ausfindig machen und Stift in nebenstehendes Loch einhaken
5c.
Beachten Sie die Sitz-Befestigungspositionen für später
6.
Um die Sichtblenden- und Sitzeinheiten sicher zu verbinden, schrauben Sie diese mit zehn 08-50
Schrauben zusammen. Bitte beachten Sie die Befestigungspunkte auf der Abbildung. Dies erfolgt durch
den mit Reißverschluss geöffneten Unterstoff. Den Unterstoff mit Reißverschluss nun wieder schließen
3
5
a
6
4
5
b
5
c
