1

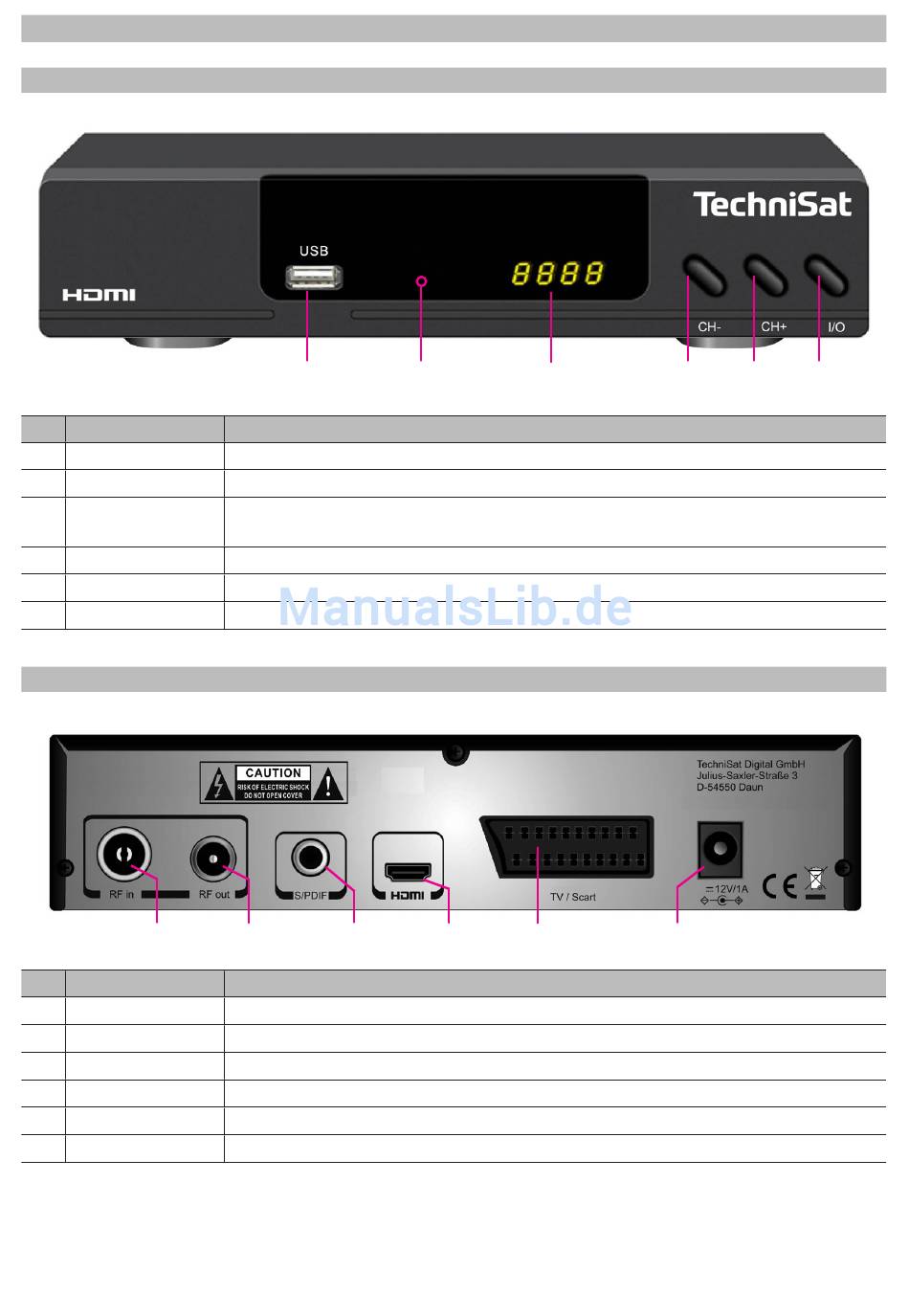

Abbildungen
1�1
Vorderseite
① USB-Buchse
Nr Name
② STANDBY LED
③ Display
④ Taste CH-
⑤ Taste CH+
⑥ Taste I/O
1�2
Rückseite
①
① RF in
Nr Name
② RF out
③ S/PDIF
④ HDMI
⑤ TV/Scart
⑥ 12V/1A Anschluss DC-Eingang: Anschluss des Steckernetzteil.
6
①
Funktion
Zum Anschluss eins USB-Speichermediums
Zeigt den Betriebsstatus. Grün = Betrieb, rot = Standby.
Zeigt die aktuelle Programmplatznummer (im Betrieb) und die Uhrzeit (im
Standby).
Schaltet einen Kanal abwärts.
Schaltet einen Kanal aufwärts.
Gerät ein-/ausschalten.
②
③
Funktion
Antenneneingang, Anschluss des Kabelsignals.
Durchschleifen des Kabelsignals an einen weiteren Receiver.
Digitaler-Tonausgang: Anschluss an einen Sourround Audio-Verstärker.
Digitale-Bildausgang: Anschluss an ein TV-Gerät mit HDMI-Eingang.
Analoger-Bildausgang: Anschluss an ein TV-Gerät mit Scart-Eingang.
②
③
④
⑤
④
⑤
⑥
⑥
