Inhaltszusammenfassung für CAME BK-2200T

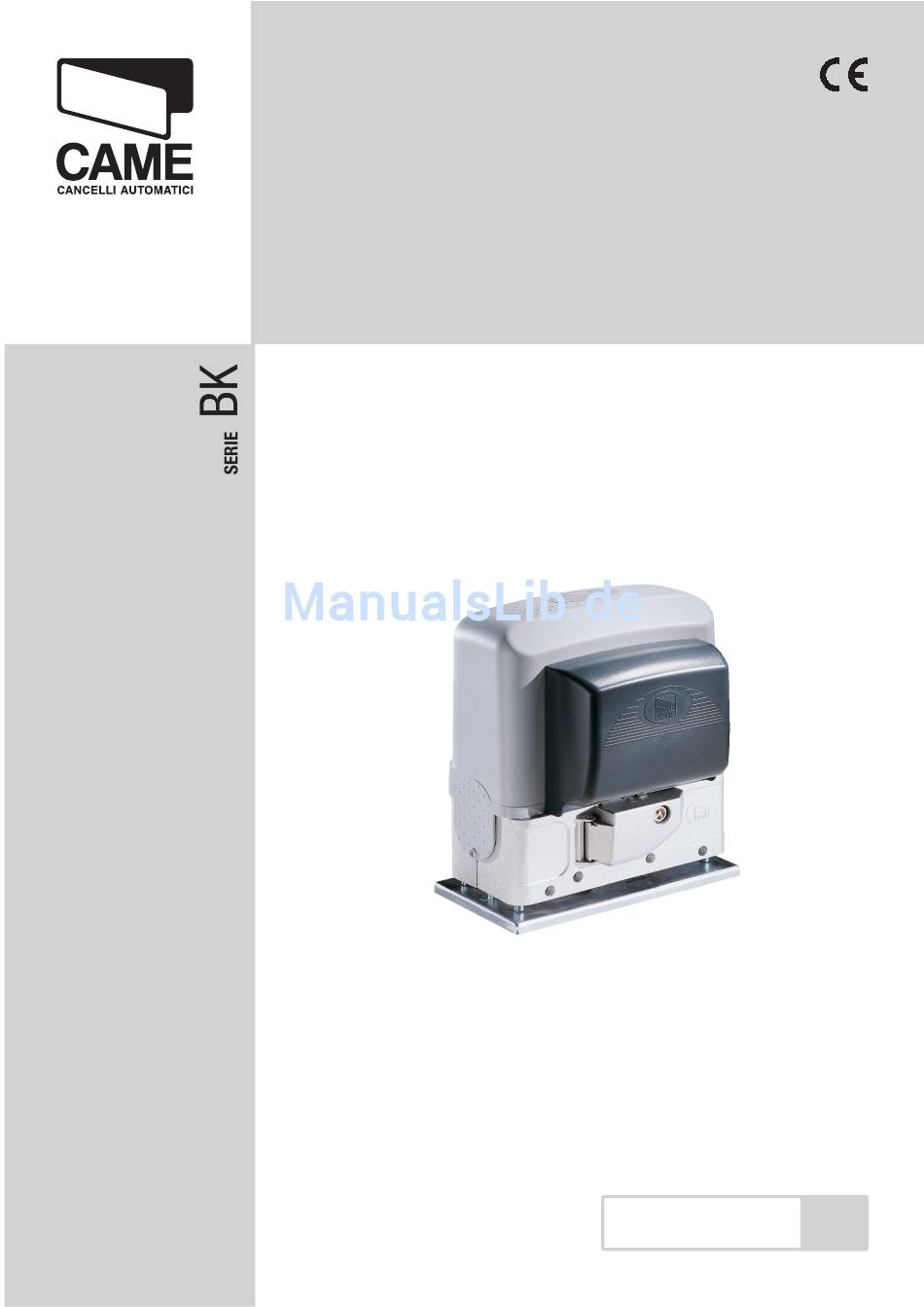

- Seite 1 AUTOMATISIERUNG FÜR SCHIEBETORE INSTALLATIONSANLEITUNG BK-2200T Deutsch...
-
Seite 2: Wichtige Sicherheitshinweise
Weise funktionieren • Wenn nötig verwenden. Anderweitige Verwendung des Geräts ist demzu- Warnhinweise (z. B. Torwarnschild) gut sichtbar anbringen. folge gefährlich. Die CAME Cancelli Automatici S.p.A. haftet Anweisungen und Empfehlungen nicht für durch ungeeignete, unsachgemäße und fehlerhaf- für den Verwender... - Seite 3 DIE SEITE WURDE ABSICHLICH LEER GELASSEN...
-
Seite 4: Bestimmung Und Einsatzbeschränkungen
001 B4353 - Kettenantriebsvorrichtung; 009 CCT - Einfache Kette 1/2”; 009 CGIU - Kupplungsstück für Kette 1/2”. Wichtig! Überprüfen, dass die Steuer- und Sicherheitsgeräte, sowie die Zubehörteile Original CAME sind; dieses garantiert und vereinfacht die Ausführung und Wartung der Anlage. 4.2 Technische Daten Speisung: 400/230V a.c. - Seite 5 4.3 Beschreibung der Teile AUTOMATIKSYSTEM 1 - Getriebemotor 2 - Kartenabdeckhalterung 3 - Endanschlagsflügel 4 - Vorderer Deckel Schalttafel 5 - Freigabeklappe 6 - Grundplatte 7 - Befestigungsschrauben 8 - Plättchen für Befestigungsschrauben 9- Muttern MOTORSTEUERUNG 1 – ZT6 – Motorsteuerung 2 –ZT6C–Motorsteuerung mit Sicherhei- tsblockierung und Tastern APRE...
-
Seite 6: Installation
5 installation Die Installation muss von qualifiziertem und fachkundigem Personal nach den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: • Überprüfen, dass der Türflügel steif und kompakt ist, und die Laufräder in gutem Zustand und geschmiert sind. •... - Seite 7 1 – Antriebseinheit 7 - Außenantenne 2 – Motorsteuerung ZT6/ZT6C 8 - Lichtschranke 3- Endschalterwinkel 9 - LichtschrankenSäule 4 - Zahnstange 10 - Toranschlag 5 - Schlüsselschalter 11 - Empfindliche Kante 6 - Blinkleuchte “Tor in Bewegung” 5.4 Befestigungs der motorbasis Die nachstehend aufgeführten Anbringungen sind nur Beispiele, da sich der Raum für die Befestigung des Systems und die Zubehörteile je nach den Ausmaßen ändert, und der Installateur daher die angebrachteste Lösung wählen muss.
- Seite 8 5.5 Aufstellung des aggregats Während der Vorberei tungsarbeiten der Montage sollten die Gewindefüße 5-10 mm herausragen, um Ausfluchtungen und Einstellung auch nach der Fertigstellung zu ermöglich. Nun die Montage des Antriebsmotors vorneh men. Die genaue Kopplung mit der Gleitlinie des Tors wird von dem integrierten Einstellungssystem (patentiert) garantiert, mit dem das Aggregat ausgestattet ist und zwar: - die Langlöcher für die horizontale Einstellung, - die Gewindefüße aus Stahl für die vertikale Einstellung und die Nivellierung,...
- Seite 9 5.7 Montage de endschalterbügel Die Endschalterbügel, die durch ihre Stellung den Torlauf festlegen, auf der Zahnstange positionieren. Hinweis: das Tor sollte weder beim Öffnen noch beim Schließen auf den mechanischen Endanschlag auftreffen. 5.8 Manuelle Freigabe des Getriebemotors Zum Öffnen der klappe den Schlüssel A einfügen, hineindrücken und im Uhrzeigersinn drehen. Lösen Sie dann den Getriebemotor. Setzen Sie dazu den Schlüssel B am Dreipaßzapfen an und drehen Sie diesen in die angegebene Richtung.
- Seite 10 Elektrische Verbindungen 6.1 Getriebemotor, Endlauf und Encoder - Antrieb öffnen und Schutzgehäuse abschrauben; - Schutzgehäuse durchbohren und die Kabel der externen Steuerung hindurchführen. Die Schiebetorantriebe sind werksseitig für eine Linksmontage (von innen gesehen) vorgerichtet. E1 EX FC FA F ZT6/ZT6C E1 EX FC FA F Bei 230V (AC)-Anschluss Kontakte, wie...
- Seite 11 6.2 Änderung der elektrischen Anschlüsse bei rechts montiertem Antrieb. Für eine eventuelle Montage auf der rechten Seite: - die Endschaltereingänge FA mit FC an den Anschlussklemmen vertauschen; - die U-V Phasen des Motors an den Anschlussklemmen vertauschen. ZT6/ZT6C E1 EX FC FA F E1 EX FC FA F...
-
Seite 12: Sicherheitshinweise
7 sicherheitshinweise Wichtige allgemeine Sicherheitshinweise Dieses Produkt muss ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendungszwecke sind missbräuchlich und gefährlich. Der Hersteller ist nicht für etwaige durch missbräuchliche, fehlerhafte und unangemessene Verwendung verursachte etwaige Schäden verantwortlich. Nicht im Bereich der Scharniere oder der sich bewegenden Teile eingreifen. -
Seite 13: Wartung
8 Wartung 81 Regelmäßige Wartung Die regelmäßige Wartung durch den Verwender besteht aus: Säuberung der Lichtschranken; Überprüfung der Funktion der Sicherheitsvorrichtungen; Entfernung etwaiger Hindernisse, die den korrekten Betrieb des Antriebs verhindern. Eine regelmäßige Kontrolle der Schmierung und der Halteschrauben des Antriebs ist ratsam. -Um die Sicherheitsvorrichtungen zu überprüfen, während des Zulaufs einen Gegenstand vor den Lichtschranken bewegen. -
Seite 14: Problemlösung
8.2 Problemlösung sTÖrUNGeN MÖGLiCHe UrsACHeN KONTrOLLeN UND MÄNGeLBeseiTiGUNG Tor öffnet und • Keine Stromversorgung • Strom kontrollieren schließt nicht • Getriebemotor ist entriegelt • Techniker rufen • Sender – Batterie leer • Batterien ersetzen • Sender kaputt • Techniker rufen •... -
Seite 15: Abbruch Und Entsorgung
CAME CANCELLI AUTOMATICI S.p.A. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Karton, Plastik usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden. - Seite 16 (+7) 495 739 00 69 (ext. 226) (+44) 115 9210431 CAME Group Benelux S.a. CAME Group Benelux S.a. CAME (Shanghai) Automatic Gates Co. Ltd. CAME (Shanghai) Automatic Gates Co. Ltd. Zoning Ouest 7 1st Floor, Building 2, 7860 Lessines - Lessines - BELGIUM No.
