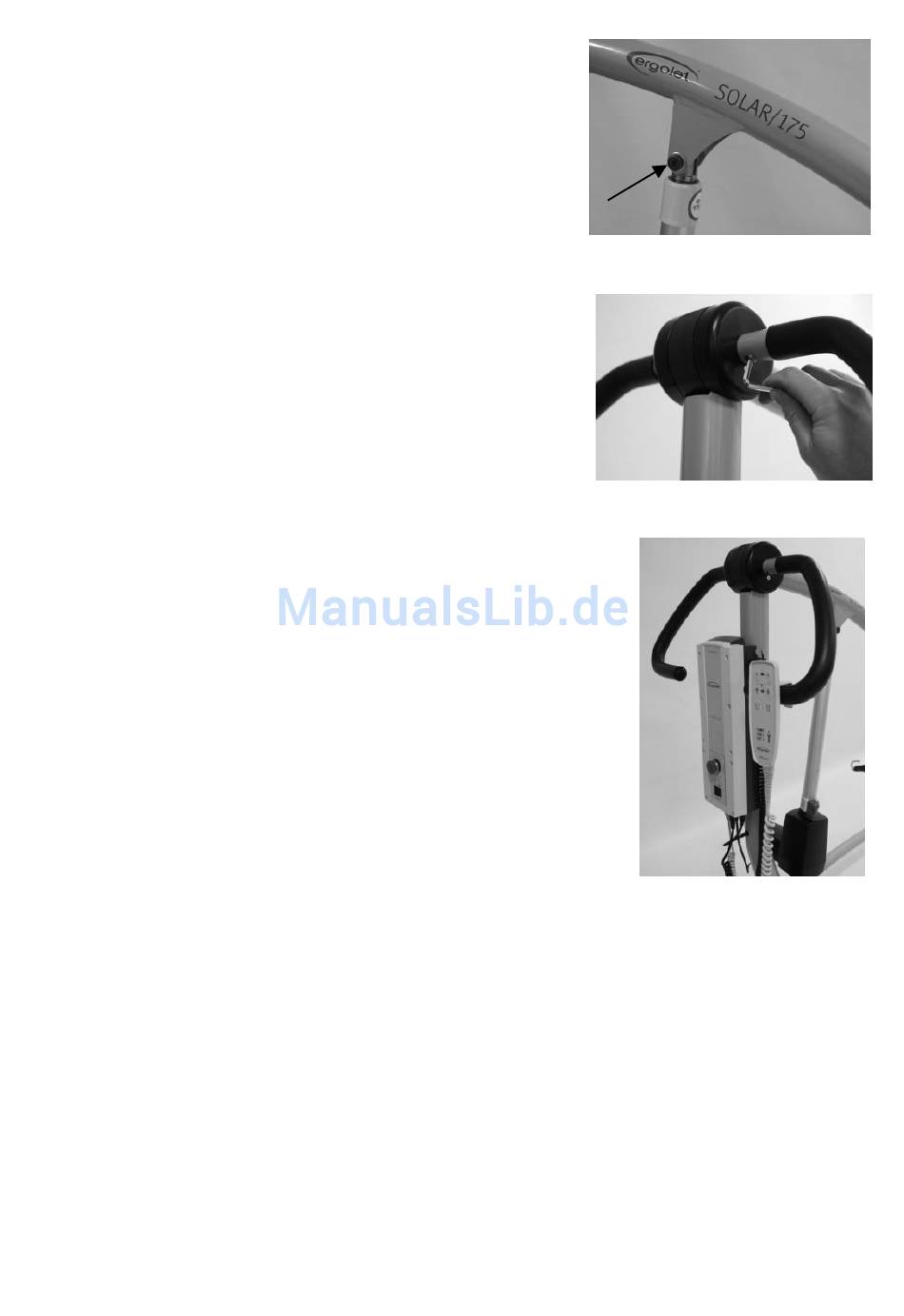

3. Setzen Sie die Kolbenstange des Bedienteils in den
Hebearm ein. Verwenden Sie den Inbusschlüssel und
das Spannstück zum Festziehen des Bolzens/der Mutter
(Fig. 1.6D). Setzen Sie den Hut auf die Mutter.
4. Montieren Sie die Schiebehandgriffe mit einer
Schraube auf dem Gestänge und befestigen Sie ihn mit
einem Inbusschlüssel. (Fig 1.6E)
5. Die Handbedienung, der Hebearm und die elektrische
Breitenregulierung sind mit dem Kontrollbox verbunden
(Fig 1.6F).
(Siehe Abschnitt 2.1 – Funktionen / Verbindungsstecker).
7
Fig. 1.6D
Fig. 1.6E
Fig. 1.6F
