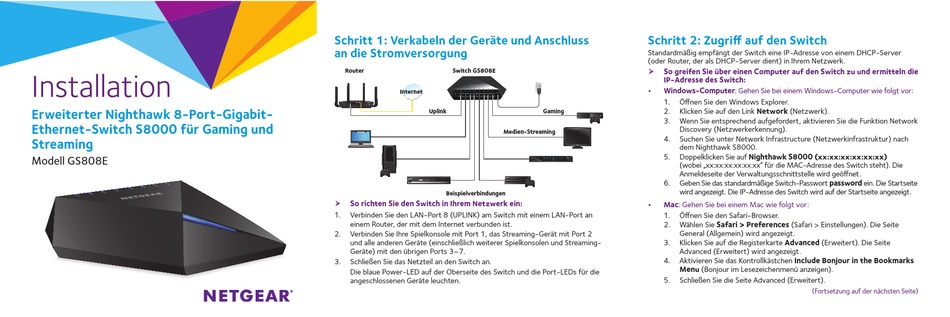

NETGEAR GS808E Installation

Installation
Erweiterter Nighthawk 8-Port-Gigabit-
Ethernet-Switch S8000 für Gaming und
Streaming
Modell GS808E
Schritt 1: Verkabeln der Geräte und Anschluss
an die Stromversorgung
Router Switch GS808E
Internet
Uplink
Medien-Streaming
DVD PLAYER P-SCAN
OPEN?CLOSE PLAY STOP POWER
ON/STANDBY
PROGRESSIVE SCAN
Beispielverbindungen
¾ So richten Sie den Switch in Ihrem Netzwerk ein:
1. Verbinden Sie den LAN-Port 8 (UPLINK) am Switch mit einem LAN-Port an
einem Router, der mit dem Internet verbunden ist.
2. Verbinden Sie Ihre Spielkonsole mit Port 1, das Streaming-Gerät mit Port 2
und alle anderen Geräte (einschließlich weiterer Spielkonsolen und Streaming-
Geräte) mit den übrigen Ports 3–7.
3. Schließen Sie das Netzteil an den Switch an.
Die blaue Power-LED auf der Oberseite des Switch und die Port-LEDs für die
angeschlossenen Geräte leuchten.
Schritt 2: Zugriff auf den Switch
Standardmäßig empfängt der Switch eine IP-Adresse von einem DHCP-Server
(oder Router, der als DHCP-Server dient) in Ihrem Netzwerk.
¾ So greifen Sie über einen Computer auf den Switch zu und ermitteln die
IP-Adresse des Switch:
• Windows-Computer: Gehen Sie bei einem Windows-Computer wie folgt vor:
1. Öffnen Sie den Windows Explorer.
2. Klicken Sie auf den Link Network (Netzwerk).
Gaming
3. Wenn Sie entsprechend aufgefordert, aktivieren Sie die Funktion Network
Discovery (Netzwerkerkennung).
4. Suchen Sie unter Network Infrastructure (Netzwerkinfrastruktur) nach
dem Nighthawk S8000.
5. Doppelklicken Sie auf Nighthawk S8000 (xx:xx:xx:xx:xx:xx)
(wobei „xx:xx:xx:xx:xx:xx" für die MAC-Adresse des Switch steht). Die
Anmeldeseite der Verwaltungsschnittstelle wird geöffnet.
6. Geben Sie das standardmäßige Switch-Passwort password ein. Die Startseite
wird angezeigt. Die IP-Adresse des Switch wird auf der Startseite angezeigt.
• Mac: Gehen Sie bei einem Mac wie folgt vor:
1. Öffnen Sie den Safari-Browser.
2. Wählen Sie Safari > Preferences (Safari > Einstellungen). Die Seite
General (Allgemein) wird angezeigt.
3. Klicken Sie auf die Registerkarte Advanced (Erweitert). Die Seite
Advanced (Erweitert) wird angezeigt.
4. Aktivieren Sie das Kontrollkästchen Include Bonjour in the Bookmarks
Menu (Bonjour im Lesezeichenmenü anzeigen).
5. Schließen Sie die Seite Advanced (Erweitert).
(Fortsetzung auf der nächsten Seite)
