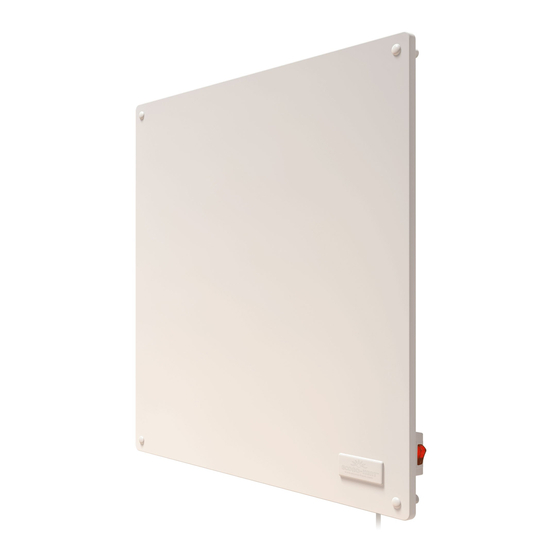

Ihre Energie sparende ECONO-HEAT Paneel-Wandheizungen ist eine Alternative zu herkömmlichen
Heizkörpern und anderen Formen von Elektro-Heizungen mit hohem Energieverbrauch. Das Gerät
arbeitet mit relativ geringen Oberflächentemperaturen (ca. 75°C - 90°C, je nach Umgebungstemperatur)
und hat einen minimalen Stromverbrauch. ECONO-HEAT Paneel-Wandheizungen haben zahlreiche
Vorteile. Einerseits sind sie platzsparend und sicher in der Handhabung.
Die Paneel-Wandheizungen kann in jeder gewünschten Farbe mit Acryl-Wandfarbe gestrichen werden
(bitte keine Ölfarbe verwenden). Paneel-Wandheizungen von ECONO-HEAT sind auf längeren
Dauerbetrieb und als Ganzraumheizung ausgelegt. Vom Konzept her ist dies mit einer Zentralheizung zu
vergleichen, ist allerdings wesentlich preisgünstiger.
RAUMGRÖSSEN
Da gefühlte Wärme von mehreren Faktoren abhängig ist, lässt es sich nur schwer angeben, welche
Paneel-Größe und wie viele Paneel-Wandheizungen in einem Raum installiert werden sollten. Wir
können jedoch folgende Empfehlungen geben:
• Für Länder mit einem durchschnittlichem Winter: 1 x 400 Watt für 10-12m² Raumfläche
• Für Länder mit einem sehr kaltem Winter: 1 x 400 Watt für 8-10m² Raumfläche
ECONO-HEAT Paneel-Wandheizungen entsprechen den gängigen internationalen Sicherheitsnormen
und haben 3 Jahre Garantie (unter der Voraussetzung, dass sie korrekt installiert und genutzt werden).
NAtüRlichE KoNvEKtioNS-tEchNoloGiE
Die Funktionsweise des ECONO-HEAT eHeaters beruht auf dem Prinzip der natürlichen
IV
Konvektion: Luft wird zwischen der Paneel-Wandheizung und der Wand erwärmt, steigt auf und
zirkuliert im Raum. Der ganze Raum wird so effizient beheizt. Im Gegensatz zum ECONO-HEAT
eHeater beheizen mehr freistehende (lokale) Heizungen zunächst ihre direkte Umgebung und
benötigen daher viel mehr Energie, um den ganzen Raum zu erwärmen.
iNStAllAtioNSANlEitUNG
Das ECONO-KIT beinhaltet: 1 x 8mm Bohreraufsatz (I), 4 x Abstandsdübel für massive
Wände, 4 x Abstandsdübel (II) für Leichtbauwände, 1 x Montagewerkzeug (III) und 4 x
Befestigungsbolzen (V). Befolgen Sie bitte die nachstehenden Schritte, um den korrekten
Betrieb des Paneel- Heizgerätes sicherzustellen. Die Montage dieser Paneel-Wandheizung
erfolgt über das mitgelieferte Montage-Kit.

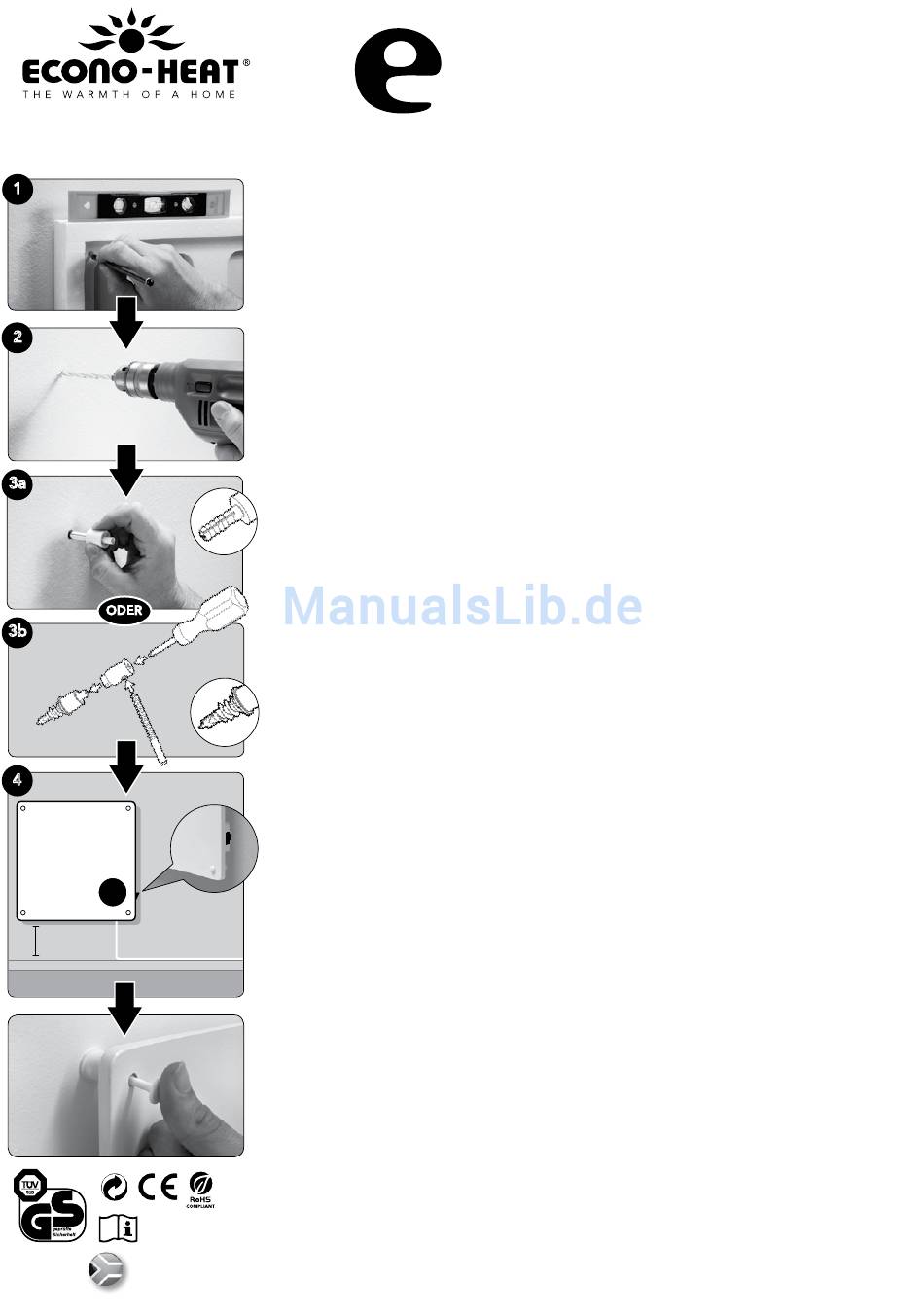

1 Verwenden Sie die Löcher in der Kartoneinlage/Polystyrol oder den Heizkörper selbst als
Schablone, um an einer geraden Wand die Position der vier Löcher zu markieren (Achten Sie
dabei auf eine waagerechte Ausrichtung). Die beste Heizleistung wird erreicht, wenn Sie die
ECONO-HEAT Paneel-Wandheizung etwa 15cm über dem Boden bzw. den Fußbodenleisten und
möglichst nicht zu nahe an Fenstern bzw. Türen montieren.
2 Bohren Sie die Löcher mit dem beiliegenden 8mm Bohreraufsatz. Bevor Wandbohrungen
vorgenommen werden, prüfen Sie ob der Bereich frei von Unterputz Strom- und Wasserleitungen ist.
3 a) MASSIVE WAND [z.B. Mauerwerk oder Beton] – Drücken Sie die Abstandsdübel in
die Wandbohrungen und richten Sie die ECONO-HEAT Paneel-Wandheizung an den vier
Abstandsdübeln aus.
b) Leichtbauwand [z.B. Gipskartonplatten, Trockenbauwände] – Drehen Sie die Abstandsdübel
für Leichtbauwände (II) handfest in die vier Wandbohrungen ein. Mit dem Montagewerkzeug
(III) und dem beiliegenden 8mm Bohreraufsatz (I) als Hebel bzw. Griff (sie können stattdessen
auch einen Schraubenzieher (IV) verwenden, den Sie – wie in Abbildung 3b gezeigt – hinten in
das Montagewerkzeug einführen) drehen Sie die Abstandsdübel für Leichtbauwände ganz in die
Wand. Richten Sie die ECONO-HEAT Paneel-Wandheizung an den vier Abstandsdübeln aus.
4 Stellen Sie sicher, dass die Paneel-Wandheizung so ausgerichtet ist, das sich der Schalter unten
rechts befindet. Arretieren Sie den Heizkörper mit den vier Befestigungsbolzen (V) (mit einem
Hammer können Sie den Paneel-Heizkörper vorsichtig ausrichten).
