- Seite 1 0211674de 12.2012 Elektroheizer HE 3, 9, 15 Betriebsanleitung...
- Seite 2 Hersteller Wacker Neuson Produktion GmbH & Co. KG Preußenstraße 41 80809 München www.wackerneuson.com Tel.: +49-(0)89-354 02-0 Fax: +49-(0)89-354 02-390 Original-Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Allgemeine Empfehlungen ..............6 Aufkleber ....................7 Kontrolltafel Beschreibung Betrieb Installation ...................10 Einsatz des Geräts ................10 Wartung Reinigung ....................12 Störungen, Ursachen und Abhilfe Schaltplan HE 3 A ....................15 HE 9 A ....................16 HE 15 A ....................17 Technische Daten... - Seite 4 Inhaltsverzeichnis...
- Seite 5 Vorwort Diese Betriebsanleitung enthält Informationen und Verfahren für den sicheren Betrieb und die sichere Wartung Ihres Wacker Neuson Geräts. Zu Ihrer eigenen Sicherheit und zum Schutz vor Verletzungen müssen Sie die Sicherheitshinwei- se gründlich durchlesen, sich damit vertraut machen und sie jederzeit beachten.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise HE ... Sicherheitshinweise Allgemeine Empfehlungen Das Gerät gemäß den geltenden Vorschriften und Gesetzen aufstel- len, einstellen und benutzen. Folgende Angaben beachten: * Die im vorliegenden Handbuch enthaltenen Anweisungen unbe- dingt einhalten. * Den Elektroheizer nicht in der Nähe von Duschen, Badewannen oder Schwimmbecken aufstellen. -
Seite 7: Aufkleber
HE ... Sicherheitshinweise Aufkleber Auf Ihrem Gerät befinden sich Aufkleber, die wichtige Anweisungen und Sicherheitshinweise enthalten. Halten Sie alle Aufkleber leserlich. Ersetzen Sie fehlende oder unleserliche Aufkleber. Pos. Beschreibung ACHTUNG Vor Inbetriebnahme beachten Für die Erstmontage liegen folgende Bauteile im Heizgerät: 2 Stützfüße 1 Achse 2 Räder... -
Seite 8: Kontrolltafel
Kontrolltafel HE ... Kontrolltafel Hauptschalter (IG) Leistungswahlschalter (IS) Kontrollleuchte Thermostat (SL) Drehregler für Raumthermostat (TA) wagtx5700000038de.fm... -
Seite 9: Beschreibung

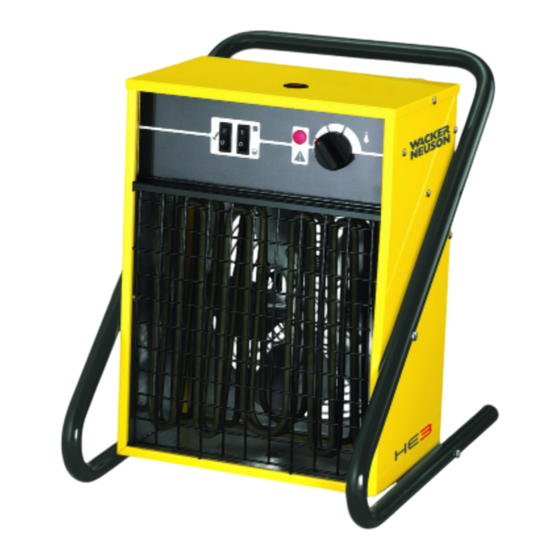

HE ... Beschreibung Beschreibung Die elektrisch betriebenen, mobilen Elektroheizer der Serie HE dienen zum Heizen verschiedenartiger Räume: Werkhallen, Lager, Baustel- len sowie öffentlich zugängliche Räumlichkeiten. Die Luft wird aus der Umgebung durch einen motorbetriebenen Lüfter angesaugt und durch elektrische Heizstäbe erwärmt. Das Lüfterrad und die Heizstäbe befinden sich im Inneren des Geräts, die Luft strömt durch Gitter ein und aus. -
Seite 10: Betrieb
Schrauben montieren (siehe Abbildung). Die Modelle HE 3 A an eine 230 V~ Steckdose mit Sicherheitserdung anschließen. Die Modelle HE 9 A und HE 15 A sind mit einer CEE- Steckdose ausgestattet und müssen an einen 400 V 3~ Anschluss mit Sicherheitserdung angeschlossen werden. - Seite 11 Lüfter ausschalten und abkühlen lassen und die Ursache der Überhitzung beseitigen. Bei den Modellen HE 3 A und HE 9 A die Neustart-Taste auf der Abdeckung drücken, um den Ther- moschalter wieder in Betrieb zu nehmen. Beim Modell HE 15 A das Gerät von der Rückseite aus wieder in Be- trieb nehmen (neben dem Schild "RIARMO"...
-
Seite 12: Wartung
Wartung HE ... Wartung Achtung Vor dem Beginn von Wartungsarbeiten folgende Schritte durchführen: * Den Elektroheizer abschalten. * Die Stromversorgung unterbrechen. Dazu den Hauptschalter (a) auf "0" stellen. * Warten, bis sich der Elektroheizer abgekühlt hat. Reinigung Den Elektroheizer regelmäßig reinigen, um einen einwandfreien Be- trieb zu gewährleisten. -
Seite 13: Störungen, Ursachen Und Abhilfe
Lüfter startet nicht Keine Stromversorgung Die Stromversorgung auf fol- gende Werte prüfen: HE 3 A: 230 V ~ 50 Hz HE 9 A - HE 15 A: 400 V 3 ~ 50 Hz Funktionstüchtigkeit und Stel- lung des Hauptschalters kon- trollieren... -
Seite 14: Entsorgung Von Elektro- Und Elektronik-Altgeräten
1 Entsorgung Entsorgung Entsorgung von Elektro- und Elektronik-Altgeräten Für Kunden in EU-Ländern Das vorliegende Gerät unterliegt der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronical Equipment - WEEE) sowie den entsprechenden nationalen Gesetzen. Die WEEE-Richtlinie gibt dabei den Rahmen für eine EU-weit gültige Behandlung von Elektro-Altge- räten vor. -
Seite 15: Schaltplan
HE ... Schaltplan Schaltplan HE 3 A Lüftermotor 230 V Widerstand 1500 W – Hauptschalter 230 V Sicherheitsthermostat mit Leistungswahlschalter Raumthermostat manueller Entriegelung Kontrollleuchte Thermos- Lüfterthermostat wagtx5700000032de.fm... -
Seite 16: He 9 A
Schaltplan HE ... HE 9 A Lüftermotor 400 V Widerstand 3000 W – Hauptschalter 230 V Sicherheitsthermostat mit Leistungswahlschalter Raumthermostat manueller Entriegelung Kontrollleuchte Thermos- Lüfterthermostat Fernschalter für Wider- stand 400 V wagtx5700000032de.fm... -
Seite 17: He 15 A
HE ... Schaltplan HE 15 A Lüftermotor 400 V Widerstand 2500 W – Hauptschalter 230 V Lüfterthermostat Leistungswahlschalter Raumthermostat Kontrollleuchte Thermos- Thermostat Überhit- Sicherheitsthermostat zungsschutz mit manueller Entriege- lung Fernschalter für Wider- Fernschalter für Wider- stand 400 V stand 400 V wagtx5700000032de.fm... -
Seite 18: Technische Daten
Technische Daten HE ... Technische Daten Gewicht Modell [mm] [mm] [mm] [mm] [mm] [kg] HE 3 A HE 9 A 10,5 HE 15 A HE 3 A HE 9 A HE 15 A Elektrische Leistung 3030 9075 15075 Wärmeleistung [kW]... -
Seite 19: Eg-Konformitätserklärung
EG-Konformitätserklärung Hersteller Wacker Neuson Produktion GmbH & Co. KG, Preußenstraße 41, 80809 München Produkt Produkt HE 3 HE 9 HE 15 Produkt-Art Elektroheizer Produkt-Funktion Beheizen von Räumen Artikel-Nummer 0610127 0610128 0610129 Richtlinien und Normen Hiermit erklären wir, dass dieses Produkt den einschlägigen Bestimmungen und...
