Flammex profi K-TM3 Bedienungsanleitung

D THERMOMELDER
1 HINWEISE
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs anleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungs anspruch entfällt.
2 BESCHREIBUNG

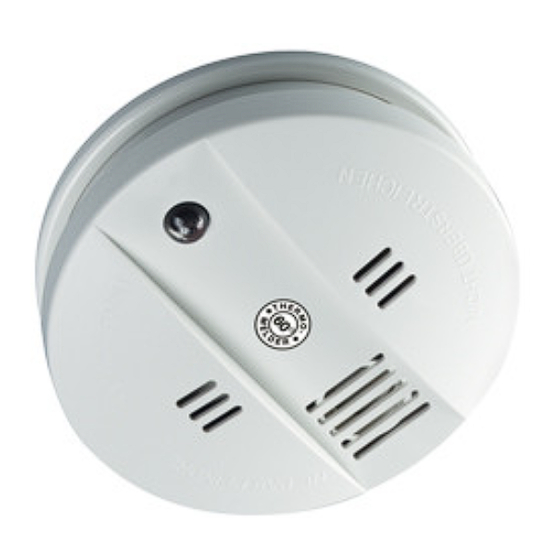

Der FlammEx profi K-TM3 ist ein Thermomelder zur zuverlässigen Erkennung von hohen
Temperaturen, wie sie bei Bränden entstehen können. Er ist konzipiert für private
Wohnhäuser oder Wohnungen. Alarm wird ausgelöst, sobald die Umgebungstemperatur
ca. 60 °C übersteigt. Rauch wird vom Gerät nicht wahrgenommen. Wir empfehlen
Thermomelder in Bereichen einzusetzen, in denen ein Rauchmelder durch Umwelteinflüsse
(wie zum Beispiel starke Staubbelastung) ungewollt Alarm auslösen könnte, zum Beispiel:
• Hobbyraum/Hobbywerkstatt
• Trockene Kellerräume
• Beheizte Garage
• etc.
Ein Großteil der Brände findet nachts statt. Da der Mensch während des Schlafes nichts
riecht, jedoch bei Geräuschen erwacht, schützen Rauchmelder wirksam und frühzeitig
vor der drohenden Gefahr. Der Thermomelder darf keinen gesetzlich vorgeschriebenen
Rauchmelder ersetzen. Die Auslösetemperatur wird bei einem Brand in der Regel erst später
erreicht, als eine Rauchkonzentration, die einen Rauchmelder auslöst.
Einsatzmöglichkeiten der K-TM3:
• Einzelbetrieb
• Vernetzung per Draht mit insgesamt bis zu 30 FlammEx profi Meldern
• Bidirektionale Funkvernetzung in Kombination mit nachrüstbarem FlammEx profi
Zubehör
3 INSTALLATION/MONTAGE/ANSCHLUSS
• Montieren Sie zuerst den Sockel möglichst mittig an der Decke (Abb. 1). Für die
Vernetzung mehrerer Melder per Draht empfehlen wir zusätzlich eine FlammEx profi
K AP-Dose (Zubehör) oder eine UP-Dose.
• Schützen Sie die Geräte vor Bohrstaub.
• Sie können insgesamt bis zu 30 Rauchmelder/Thermomelder per Draht miteinander
vernetzen. Ziehen Sie hierzu die Klemme vom Melder ab und stecken Sie die
abisolierten Adern in die Klemme (Abb. 2). Zum Lösen der Adern von der Klemme
drücken Sie die orange Taste ein und ziehen dann die Adern heraus (Abb. 3).
• Achten Sie auf den richtigen Anschluss (Polung), sonst erfolgt im Alarmfall keine
Weitergabe des Alarms an alle vernetzten Rauchmelder (Abb. 4).
• Die Gesamtleitungslänge darf 300 m nicht überschreiten.
Verwenden Sie J-Y(St)Y2x2x0,6 bzw. AWG 23.
• Dann die Batterie anschließen und in das Gerät einsetzen (Abb. 5.1). Ist die Batterie
richtig angeschlossen, blinkt die rote LED ca. alle 45 Sek. kurz auf (Abb. 6.1). Der
Thermomelder besitzt eine Montagesperre (Abb. 5.2), die verhindert, dass der Melder
ohne eingelegte Batterie montiert werden kann.
• Stecken Sie die Klemme zurück auf den Melder (Pin + und – siehe Abb. 2).
• Setzen Sie den Melder auf den Sockel und drehen ihn bis er einrastet (Abb. 6.2).
Führen Sie einen Funktionstest durch (siehe 5, Test/Wartung). Bei technischen
Problemen wenden Sie sich bitte an den Hersteller oder Distributor in Ihrem Land.
HINWEIS:
• Melder mittig an der Decke montieren
• Nicht montieren in Badezimmern (hohe Luftfeuchtigkeit)
• Bei einer Dachneigung < 45° kann der Melder an der Dachschrägen montiert
werden.
• 50 cm Abstand halten von Wänden, Deckenbalken (Unterzügen) und Leuchten
• Räume über 80 m und Flure länger als 10 m benötigen mehrere Melder
2
• 4 m Abstand halten von offenen Kaminen und Herden etc.
THERMOMELDER
K-TM3
Art.-Nr.: RA43100004742
ABB. 1
ABB. 2
ABB. 3
ABB. 4
ABB. 5
5.2
ABB. 6
5.1
6.2
6.1
