jablotron JA-154E Installationshandbuch

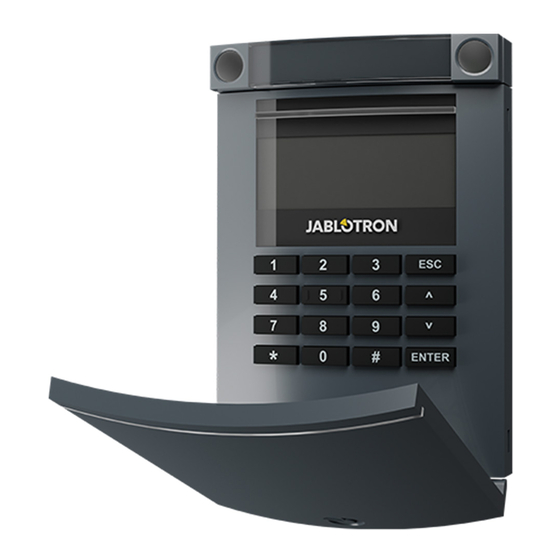

JA-154E Funkzugangsmodul mit Display, Tastatur und RFID Lesegerät
Das Zugangsmodul ist eine Komponente des JABLOTRON 100
Systems. Dank der Baukastenarchitektur
Zusammenstellung eines Systems, das der Größe der Installation und
den Bedürfnissen der Kunden entspricht. Das Produkt ist zur Montage
durch einen geschulten Techniker mit einem gültigen Jablotron Zertifikat
bestimmt.
Das Funkzutrittsmodul (5) enthält eine Tastatur, ein RFID Karten-
/Chiplesegerät, ein LCD Display und das erste Steuersegment (1). Mit den
JA-192E Segmenten kann das System um die gewünschte Anzahl
erweitert werden (max. auf 20 in einem System). Die Kippabdeckung der
Tastatur (7) kann demontiert werden, wenn der Benutzer einen
dauerhaften Zugang vorzieht.

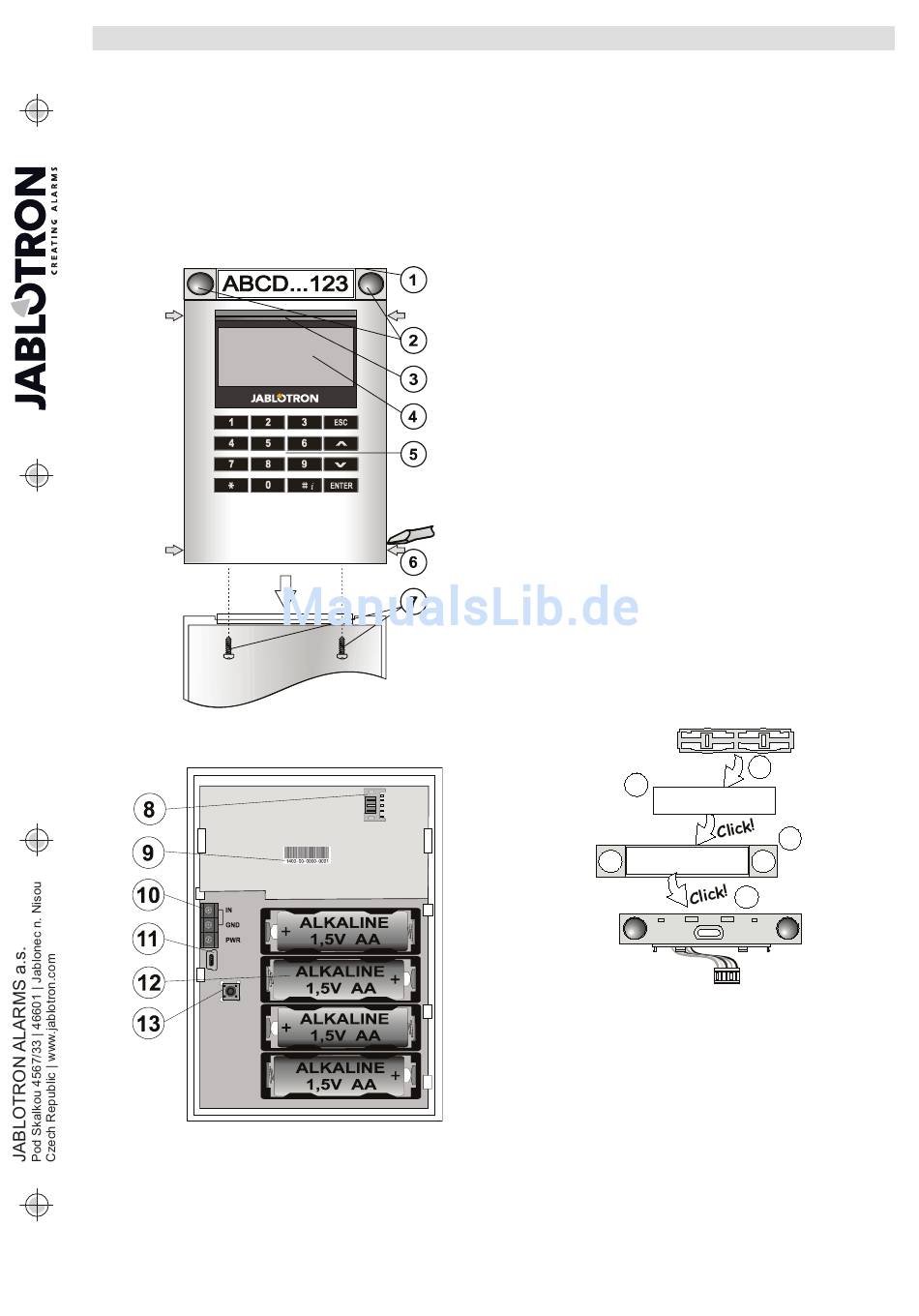

Abbildung: 1 - Steuersegment; 2- unterleuchtete Tasten; 3 – unterleuchtete
Aktivierungstaste; 4 – LCD Display; 5 – Zugangsmodul mit RFID Lesegerät;
6 – Öffnungsclips des Moduls; 7 - Schrauben der Tastaturabdeckung
Abbildung: 8 – Steckverbindung für einen Anschluss des ersten
Steuersegments; 9 - Seriennummer; 10 – Klemmleiste; 11 – mini USB
Steckverbindung; 12 - Batterie; 13 - Sabotageschalter
Installation
1. Drücken Sie nacheinander die vier Clips (6) an der Seite (siehe
Abbildung) und lösen Sie
Kunststoffabdeckung.
JA-154E Funkzugangsmodul mit Tastatur und RFID Lesegerät
ermöglicht es die
die Tastatur aus der hinteren
2. Bei der Installation eines weiteren Steuersegments entfernen Sie
zuerst die Endabdeckung des 1. Segments.
3. Entfernen Sie die durchsichtigen Abdeckungen von den Segmenten
(durch Anheben von der Seite des Segments an beiden Seiten der
Tasten).
4. Verbinden Sie die Leitung des Segments immer mit der
Steckverbindung des vorangegangenen Segments und verbinden Sie
die Segmente (wir empfehlen die Leitung im Segment immer um 360°
zu drehen – so verhindert man ein Einklemmen der Leitungen
zwischen den Kunststoffteilen). So installieren Sie alle gewünschten
Steuersegmente. Abschließend die Endabdeckung wieder aufsetzen.
5. Legen Sie 4 1,5 AA Alkaline Batterien in die Tastatur ein.
6. Schrauben Sie den unteren Teil der Tastatur gemeinsam mit den
Segmenten
an der gewünschte Stelle fest. Befestigen Sie bei einer größeren
Anzahl von Steuersegmenten auch die Segmente an der Wand
(wählen Sie die Anzahl der Schrauben je nach Bedarf).
7. Verbinden Sie die Zuleitungen der Segmente mit der inneren
Steckverbindung der Tastatur (8).
8. Stecken Sie die Tastatur in das System.
9. Richten Sie sich weiter nach dem Installationshandbuch der
Zentrale. Grundlegende Vorgehensweise:
a. Im System muss
Kommunikationsreichweite zur Tastatur installiert werden.
b. Nach dem Einlegen der Batterien zeigt die gelbe Signallampe
durch dauerhaftes Leuchten an, dass die Tastatur nicht dem
System zugeordnet wurde.
c. Im Programm F-Link wählen Sie in der Karte Peripherie die
gewünschte Position und mit der Taste Zuordnen schalten Sie
den Einlernmodus ein.
d. Drücken Sie die unterleuchtete Aktivierungstaste (3) auf der
Tastatur - dadurch wird sie eingelernt und die gelbe
Signallampe erlischt (kann bis zu mehreren Sekunden dauern).
Das Einlernsignal wird auch beim Einlegen der Batterie
gesendet.
10.
Legen Sie die Beschriftungen nach dem Ende der Montage in die
Segmentabdeckungen ein und schließen Sie die Abdeckungen. Das
Drucken der Beschriftungen ist ein Bestandteil des Programms F-Link
(Karte Peripherie, auf der Position der Tastatur – Interne
Einstellungen), oder es kann ein Etikettendrucker verwendet
werden.
Anmerkung:
Das Einlernen der Tastatur
Seriennummer (9) über das Programm F-Link oder mit einem Lesegerät für
Strichcodes möglich. Es werden alle Nummern eingegeben, die unter dem
Strichcode angeführt sind (1400-00-0000-0001).
1
ABCD...123
Abbildung : Einlegen der Beschriftungen im Steuersegment.
Einstellung der Eigenschaften
Mit dem Programm F-Link – Karte Peripherie. Verwenden Sie auf der
Position der Tastatur die Internen Einstellungen. Es wird das System
angezeigt und eine Einstellung der Eigenschaften ist möglich. Die
einzelnen Segmente können
(Steuerung der Sektionen, Anzeige der Zustände der Sektionen,
Alarmauslösung, Steuerung der PG Ausgänge, Anzeige der Zustände der
PG Ausgänge usw.) eingestellt werden. Details finden Sie im Programm
F-Link.
Automatisches Abschalten der Tastatur
Beim Batteriebetrieb spart die Tastatur Energie und deswegen werden
nach 10 Sekunden ohne ein Drücken einer Taste oder Schließen der
Abdeckung die optische
Unterbeleuchtung der Tastatur und das Lesegerät RFID (Schlaf)
ausgeschaltet. Die Tastatur hält jedoch die Kommunikation mit der
Zentrale aufrecht und kann z.B. eine Eingangsverzögerung anzeigen. Zu
1 / 2
ein JA-110R Funkmodul mit
im System ist auch durch die Eingabe der
2
3
4
mit den gewünschten Funktionen
Anzeige der Systemzustände,
MLU57303
einer
die
