jablotron JA-155E-NFC Bedienungsanleitung

JA-155E-NFC, JA-155E-NFC-AN, JA-155E-NFC-GR
Funk-Vier-Segment-Bedienteil mit Display und NFC-Lesegerät
Das Bedienteil ist eine drahtlose Komponente des JABLOTRON-
Systems, die zur Bedienung und zur Anzeige des aktuellen Systemstatus
verwendet wird. Sie ist mit vier Segmenten ausgerüstet, deren
Beschreibung auf dem LCD-Display angezeigt werden, sowie mit einem
NFC-Lesegerät für Karten und Chips für den Zugriff. Das Produkt sollte von
einem geschulten Techniker installiert werden, der über ein gültiges
Zertifikat eines autorisierten Vertreibers verfügt.
Das Bedienteil ist mit den Zentralen JA-102K, JA-103K, JA-107K
und JA-152KR kompatibel.
Es ist notwendig, diese Anleitung in Verbindung mit den
Installations- und Benutzerhandbüchern des JABLOTRON 100
zu verwenden.

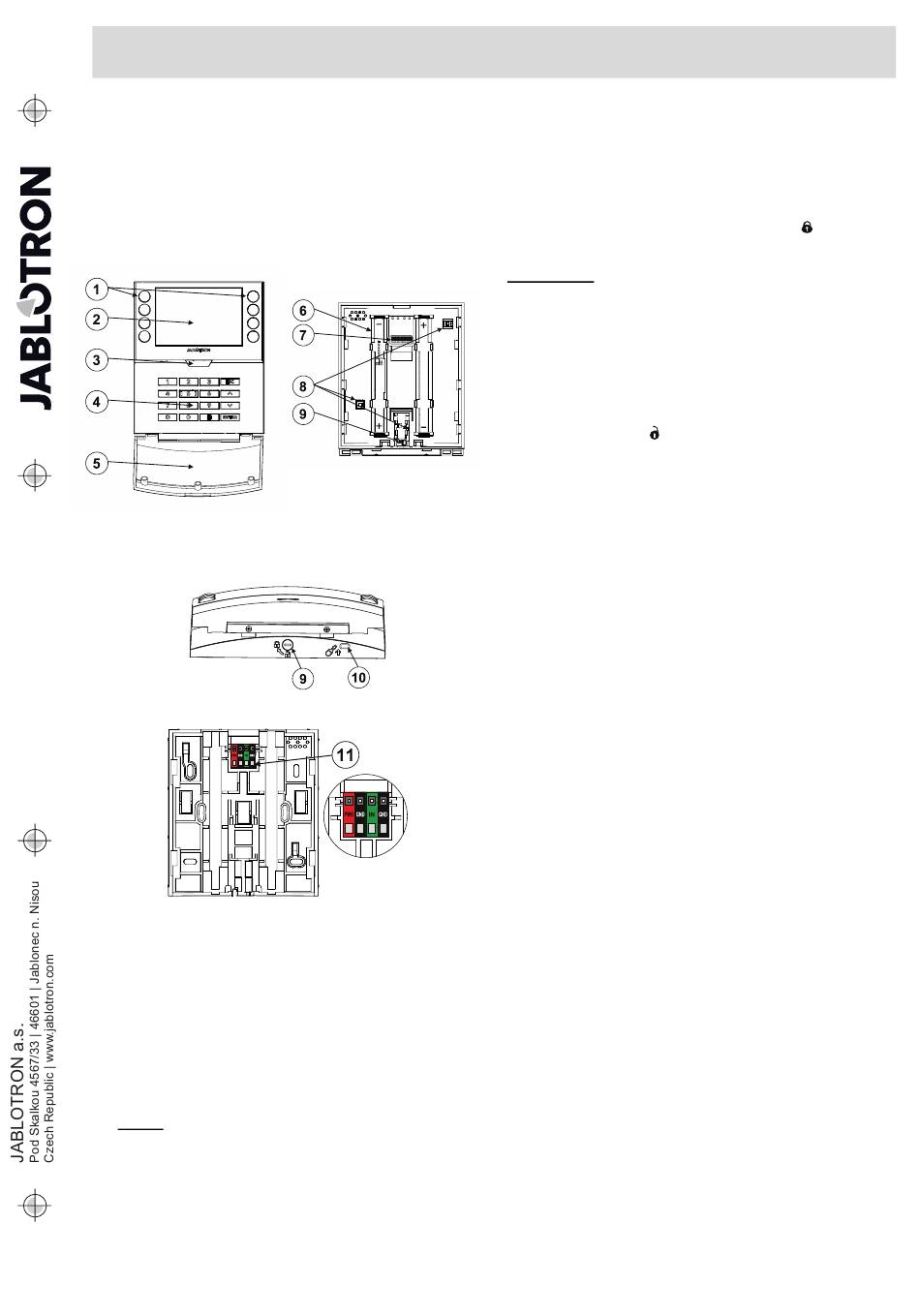

Abb. 1: Beschreibung der externen und internen Teile des Produkts
1 - Bedienelemente; 2 - LCD-Display; 3 - Systemanzeige/Taste;
4 - Bedienteil mit NFC-Lesegerät; 5 - Gehäuse; 6 - Batteriehalter;
7 - Seriennummer; 8 - Sabotagekontakte; 9 - Verriegelungsmechanismus
Abb. 2: Beschreibung der Seite des Produkts
9 - Verriegelungsmechanismus; 10 - Lasche des Gehäuses
Abb. 3: Beschreibung der Rückseite des Produkts
11 - Klemmen für eine externe Stromversorgung und einen externen
Magnetkontakt
Installation
1. Entfernen Sie die Montageplatte (hinterer Teil) des Bedienteils. Wenn sie
sich nicht einfach entfernen
Verriegelungsmechanismus, siehe Demontage des Bedienteils.
2. Verwenden Sie 4 Schrauben, um den hinteren Teil des Bedienteils
an eine ebene Wand zu schrauben. Für den Anschluss der externen
Stromversorgung oder des Melders zum Öffnen der Tür verwenden
Sie die Klemmen im hinteren Teil des Bedienteils, siehe Abb. 3. Eine
Beschreibung des Anschlusses finden Sie in den Bereichen
Alternative Spannungsversorgung
Türöffnungsmelders.
Hinweis: Das Bedienteil
Aufputzmontage verwendet werden - es handelt sich dabei um
nicht zertifiziertes Zubehör, und wenn es zusammen mit dem
Bedienteil montiert wird, entspricht es nicht der angegebenen
Sicherung!
3. Das JA-11xR Funkmodul muss in das System installiert werden, um
das Bedeinteil zu dem System anzumelden.
4. Legen Sie 4 x 1,5 V AA Alkaline-Batterien in das Bedienteil ein und
achten Sie dabei auf die richtige Polarität!
JA-155E-NFC, JA-155E-NFC-AN, JA-155E-NFC-GR
lässt, öffnen Sie
und Anschluss
JA-105PL kann auch für
5. Um es zu dem System je nach Art der Zentrale anzumelden,
verwenden Sie die empfohlene Software oder Anwendung; siehe
Anleitung zur Installation der Zentrale.
6. Montieren Sie das Bedienteil, indem Sie zunächst die Unterkante des
Bedienteils an den hinteren Teil ansetzen und das Bedienteil auf den
hinteren Teil legen (die unteren Seiten ausrichten). Schieben Sie dann
das Bedienteil nach unten, bis Sie das Klicken der Lasche (10) hören.
Dadurch wird das Bedienteil gegen Herausfallen aus dem Montagepad
gesichert. Drehen Sie dann die Verriegelung (9) im Uhrzeigersinn um
90° in die Position, in der die Nut auf das Symbol
wird das Bedienteil verriegelt und der Sabotagekontakt eingerastet.
Anmerkungen:
− Das Bedienteil kann auch durch Eingabe der Seriennummer (7) in
der entsprechenden Software oder Anwendung dem System
zugeordnet werden. Geben Sie alle unter dem Barcode aufgeführten
Ziffern ein (1400-00-0000-0001).
− Wenn der Benutzer einen ständigen Zugriff bevorzugt, kann der
aufklappbare Deckel (5) des Bedienteils entfernt werden.
Demontage des Bedienteils
Drehen Sie auf der Unterseite des Bedienteils die Verriegelung des
Deckels (9) um 90° gegen den Uhrzeigersinn in die Position, in der die
Rille auf das Symbol
Schraubendreher, um die Lasche (10) zu lösen und gleichzeitig das
Bedienteil nach oben zu schieben. Das Bedienteil lässt sich dann einfach
von der Unterlage entfernen. (Wenn das Bedienteil nicht an seinem Ort
festgeschraubt ist, verwenden Sie dasselbe Verfahren, indem Sie das
Bedienteil nach unten schieben).
Einstellung der Eigenschaften
Die Einstellungen werden über das Programm F-Link konfiguriert – auf
der Registerkarte Komponentenliste. Verwenden Sie die interne
Einstellung auf der Position der Komponente. Es erscheint ein
Dialogfenster, in dem alle Funktionen des Bedienteils eingestellt werden
können Die internen Einstellungen sind in zwei grundlegenden
Registerkarten unterteilt: Segmente und Einstellungen.
Registerkarte "Segmente":
In der Registerkate Segmente können die gewünschten Funktionen für die
einzelnen Segmente eingestellt werden (Bedienung der Bereiche, Anzeige des
Bereichsstatus, Aktivierung des Notalarms, Bedienung des PG-Ausgangs,
Anzeige des PG-Ausgangsstatus usw.).
Die Segmentbeschreibungen können unter Verwendung der F-Link
Software bearbeitet werden, indem Sie direkt auf den Text des jeweiligen
Segments klicken.
Autorisierung – für die Scharfschaltung und Unscharfschaltung des
Objekts ist eine Autorisierung des Benutzers erforderlich. Nach der
Deaktivierung dieses Parameters kann das betreffende Segment ohne
Autorisierung gesteuert
Unscharfschaltung des Bereichs, für die immer eine Autorisierung
erforderlich ist. Bei Aktivierung und Deaktivierung von PG-Ausgängen gilt
die Einstellung Autorisierung / Keine Autorisierung für beide Zustände.
Gemeinsames Segment - Einstellungen und Beschreibung der
Funktion
Eine der anderen
Gemeinsame Segment (maximal 1 gemeinsames Segment kann auf dem
Bedienteil eingestellt werden). Damit wird das gleichzeitige Drücken
mehrerer Segmente simuliert, die Bereiche bedienen, die sich auf diesem
Bedienteil befinden. Die Auswahl der Bereiche, die dem gemeinsamen
Segment zugeordnet
Komponentenliste, wählen Sie Interne Einstellungen an der Position
den
des Moduls, Registerkarte Segmente, und wählen Sie die Funktion mit
der Bezeichnung Gemeinsames Segment A für das gegebene
Segment. Eine Übersicht der Segmente, die zur gleichen Zeit bedient
werden, ist in der neu angezeigten Registerkarte Gemeinsames
Segment sichtbar.
Wenn der Status der vom Gemeinsamen Segment gesteuerten
Segmente unterschiedlich ist, werden die übrigen Segmente nach der
des
Verwendung scharf/unscharf
ausgewählten Segmente
die
ermöglicht wurde, wird das Gemeinsame Segment diese Einstellung
berücksichtigen: 1. Druck auf die Taste Scharfschalten = teilweise
Scharfschalten, 2. Druck auf die Taste Scharfschalten = vollständige
Scharfschalten. Es ist nicht ratsam, die Funktion Common Segment mit
der Funktion Section/Common Section zu kombinieren.
Anzeige des gemeinsamen Segments:
Grün = alle Bereiche unscharfgeschaltet
Gelb = Bereiche in verschiedenen Zuständen oder alle
Bereiche teilweise scharfgeschaltet
Rot = alle Bereiche vollständig scharfgeschaltet
1 / 3
zeigt. Verwenden Sie
werden, mit Ausnahme der
Segmentfunktionen ist das so
sind, erfolgt in F-Link -
geschaltet. Wenn für
die Funktion Teilweise Scharfschalten
zeigt. Dadurch
dann einen
Funktion
genannte
Registerkarte
jedes der
