1. Allgemeines
2. Installation
3. Inbetriebnahme
4. Bedienung des Controllers
4.1. Methoden eingeben, speichern, laden
4.2. Funktionen ausführen
4.3. Ablauf der Fraktionierung
1. Allgemeines
Aus einer chromatographischen Trennung werden ausgewählte Peaks gezielt
herausgetrennt (fraktioniert). Das Tischgerät überwacht hierzu das Analogsignal des
HPLC-Detektors, erkennt die Peaks automatisch und ordnet sie gemäß einer
vorgegebenen Zeittabelle zu. Durch Ansteuerung eines 8-Wege-Ventiles können bis zu 8-
Fraktionen aufgesammelt werden.

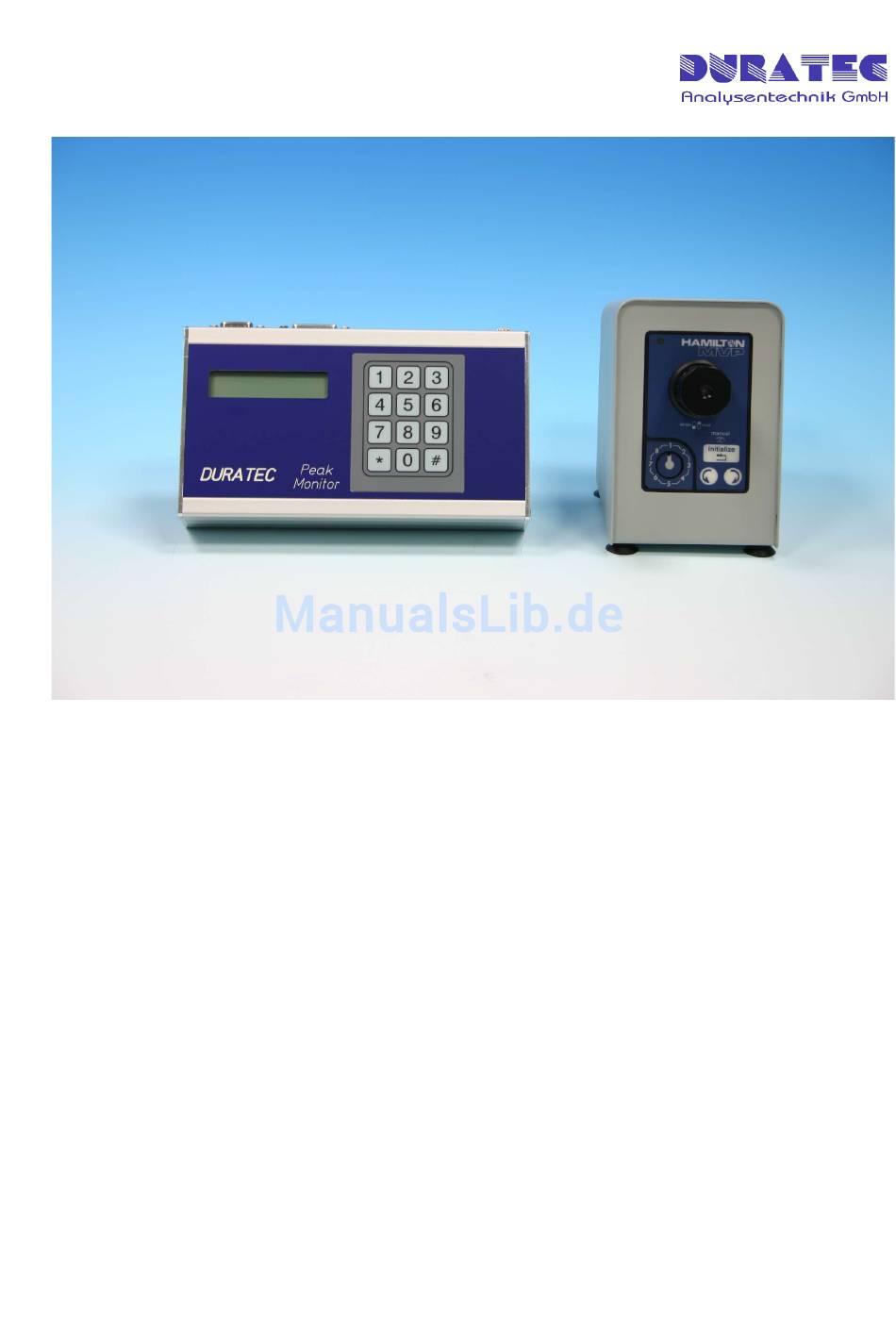

Bedienungsanleitung PeakMonitor
Werbung
Inhaltszusammenfassung für Duratec PeakMonitor
- Seite 1 Bedienungsanleitung PeakMonitor 1. Allgemeines 2. Installation 3. Inbetriebnahme 4. Bedienung des Controllers 4.1. Methoden eingeben, speichern, laden 4.2. Funktionen ausführen 4.3. Ablauf der Fraktionierung 1. Allgemeines Aus einer chromatographischen Trennung werden ausgewählte Peaks gezielt herausgetrennt (fraktioniert). Das Tischgerät überwacht hierzu das Analogsignal des HPLC-Detektors, erkennt die Peaks automatisch und ordnet sie gemäß...
- Seite 2 Stecken Sie das Ende des Netzadapters in die vorgesehene Buchse in der Rückwand. Dies gilt für den PeakMonitor als auch für das MVP. Verbindung der Flusswege: Verbinden Sie den Ausgang des Detektors mit dem Mitteleingang COM (= common) des Magnetventils.
- Seite 3 Seite 3 Bedienung PeakMonitor 3. Inbetriebnahme Zuerst wird die Stromversorgung für den PeakMonitor hergestellt. Warten Sie bis das Hauptmenu erscheint. Danach stellen Sie die Stromversorgung für das MVP her. Stellen Sie sicher, dass das Detektorsignal mit der richtigen Polung angeschlossen ist.
-
Seite 4: Funktionen Ausführen
Seite 4 Bedienung PeakMonitor Edit: Methode bearbeiten In der Anzeige erscheint eine Abfrage, welche Parameter bearbeitet werden sollen: Taste Beschreibung Zeittabelle allgemeine Vorgaben Zeittabelle: Für jeden zu fraktionierenden Peak können drei Vorgaben eingegeben werden: - Anfangszeit der Signalbetrachtung - Endzeit der Signalbetrachtung - Schwellwert für Detektorsignal... -
Seite 5: Ablauf Der Fraktionierung Nach Aufruf Diese Untermenüs Erscheint
Seite 5 Bedienung PeakMonitor Flussweg am Magnetventil bestimmen: Durch Wahl der folgenden Tasten wird das Magnetventil in die entsprechende Richtung geschalten : Taste Beschreibung Fluss auf Abfall schalten Fluss auf Fraktion (8-Wege-Verteiler) schalten Position für den 8-Wege-Verteiler bestimmen: Die Anzeige gibt die Nummer der aktuellen Position an und fragt nach der anzusteuernden Position. -
Seite 6: Bedienung Peakmonitor
Seite 6 Bedienung PeakMonitor Nach Ablauf der gesamten Analysenzeit wartet der Controller auf das nächste Startsignal, sofern noch nicht alle Durchläufe abgearbeitet sind. Nach dem letzen Durchlauf kehrt das Programm in das Hauptmenü zurück. Die Fraktionierung kann zwangsweise über die Tastenkombination 1 9 abgebrochen werden. - Seite 7 Seite 7 Technische Daten PeakMonitor Peakmonitor : - Stromversorgung 24 Volt DC - 9-poliger D-Sub-Stecker RS232, nur zum Download für Programmänderungen - 15-polige D-Sub-Buchse I/O-Port mit folgender Belegung: Bezeichnung Magnetventil + Start MVP-BCD-Bit 0 MVP-BCD-Bit 1 MVP-BCD-Bit 2 MVP-BCD-Bit 3...
