Inhaltszusammenfassung für Luda cowCAM

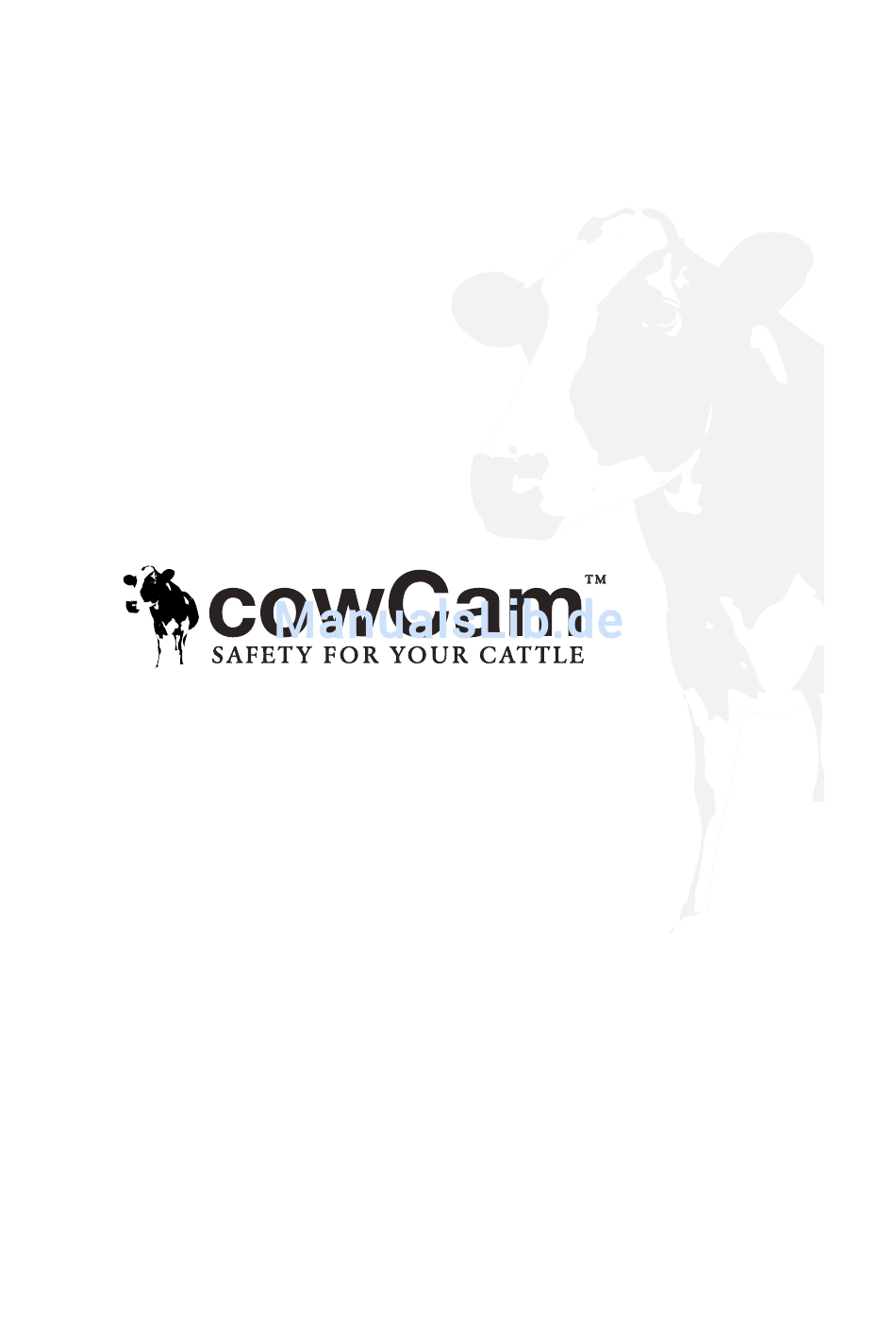

  • Seite 1 - Bedienungsanleitung - User Guide - Guide d’utilisation - Användarmanual...

  • Seite 3: Deutsch

    Deutsch Bedienungsanleitung - 3 -...

  • Seite 4: Inhaltsverzeichnis

    4. Erklärung der enthaltenen Produkte............8 5. Bevor Sie mit der Installation beginnen............. 11 Die cowCam™ im Stall 6. Funktionsweise der cowCam™ im Stall ..........12 7. Montage der Kamera im Stall ..............13 8. Montage der A300-Sendeantenne.............. 14 9. Kontrolle des Signalempfangs..............15 10.

  • Seite 5: Einleitung

    Die Kamera, der videoLink und der LCD-Monitor sind mit anderen Produkten von LUDA Elektronik kompatibel. Die Produkte der LUDA Elektronik senden auf einer offenen Frequenz und das Signal ist nicht verschlüsselt. Das bedeutet, dass das Signal von jedem 2.4 GHz-Empfänger in Kamerareichweite empfangen werden kann.

  • Seite 6: Sicherheitsvorschriften/Wichtige Informationen

    Verwenden Sie mehrere Kameras mit der gleichen Frequenz nicht im selben Bereich, da sie sich gegenseitig stören können. LUDA Elektronik AB entzieht sich jeglicher Verantwortung bei Schäden, die bei Missbrauch oder unsachgemäßer Verwendung der Produkte entstehen können. - 6 -...

  • Seite 7: Lieferumfang Des Cowcam™-Paketes

    - eine Schnellinstallationsanleitung. - eine Bedienungsanleitung. Kontrollieren Sie die Vollständigkeit des cowCam™-Paketes und dass die jeweilige Artikelnummer auf dem jeweiligen Produkt angegeben ist. Machen Sie sich mit den Produkten vertraut, indem sie die Kamera an das 12V-Netzteil und den LCD-Monitor an das 5V-Netzteil anschließen. Wechseln Sie zwischen den verschiedenen Kanälen des LCD-Monitors um herauszufinden, auf welchem Kanal die Kamera sendet.

  • Seite 8: Erklärung Der Enthaltenen Produkte

    4. Erklärung der enthaltenen Produkte Für eine erfolgreiche Installation ist es wichtig, dass Sie mit den Produkten, die das cowCam™- Paket beinhaltet, vertraut sind. Antenne (2dBi) Gehäuse Linse Tag-/Nachtsensor Kanalwähler IR-Dioden Montagefuß Schnurlose Videokamera. (Art.nr. 905T) Lautstärkeregler Ein-/Ausschalter LCD-Bildschirm Kanalwähler Videoausgang zum Fernsehgerät...
  • Seite 9 Antenne (2dBi) Manueller Kanalwähler Kanalanzeigen – Sender (transmitter) Manueller Kanalwähler – Empfänger (receiver) Antennen-anschluss (zur A300-Antenne Kanalspeicher** 10dBi) AV-Ausgang (zum Fernsehgerät)*** Wechselbildfunktion* Stromanschluss (5V) videoLink Reichweitenvergrößerer. (Art.nr. 870VL) *Wechselbildfunktion Die Wechselbildfunktion besitzt zwei Einstellmöglichkeiten. ”M” bedeutet manuelle Steuerung (durch unten dargestellte Abbildung verdeutlicht) und ”L” bedeutet Wechselbildfunktion. In der Wechselbildfunktion wechselt der videoLink automatisch alle fünf Sekunden den Kanal.
  • Seite 10 übermitteln die Signale in einer gleichbleibenden Stärke in einem 360°-Winkel. Die beiden A300- Antennen erzielen die beste Leistung, wenn sie aufeinander ausgerichtet sind. Folgende Antennen liegen Ihrem cowCam™-Paket bei und sollten an den unten beschriebenen eschriebenen Orten aufgestellt werden: 1.

  • Seite 11: Bevor Sie Mit Der Installation Beginnen

    5. Bevor Sie mit der Installation beginnen Lesen Sie die Anleitung oder die Schnellinstallationsanleitung, bevor Sie mit der Installation Ihres cowCam™-Paketes beginnen. Laden Sie zunächst den LCD-Monitor auf, da Sie ihn später benötigen. Der Akku ist bei der Lieferung nur teilweise geladen und der LCD-Monitor würde nur eine kurze Zeit funktionieren, sollte er nicht vorher geladen werden.

  • Seite 12: Funktionsweise Der Cowcam™ Im Stall

    6. Funktionsweise der cowCam™ im Stall Barn Home Die Kamera filmt das Vieh und sendet das Signal über das Kabel an die A300-Antenne an der Außenseite des Stalls. Die A300-Antenne an der Stallwand sendet das Signal an die A300-Empfängerantenne. Der videoLink empfängt das Signal der A300-Empfängerantenne für eine bessere Bildqualität und sendet es im Haus an den LCD-Monitor weiter.

  • Seite 13: Montage Der Kamera Im Stall

    7. Montage der Kamera im Stall Das mitgelieferte Antennenkabel erlaubt es Ihnen, die Kamera in einem Umkreis von 25 m von der A300-Sendeantenne (10dBi) und 12 m von einer 220V-Steckdose zu platzieren. (Sowohl das Strom- als auch das Antennenkabel können verlängert werden, siehe Information unten.) Die Kamera ist an einem höher gelegenen Ort so zu montieren, dass sie auf den Ort ausgerichtet ist, den Sie überwachen möchten (z.B.

  • Seite 14: Montage Der A300-Sendeantenne

    8. Montage der A300-Sendeantenne Um eine maximale Reichweite zu erlangen, montieren Sie die A300-Sende- und die A300- Empfängerantenne so an der Außenseite des Stalls bzw. an der Hauswand, dass sie aufeinander ausgerichtet sind. Um die A300-Sendeantenne (10dBi) an die Kamera anzuschließen, schalten Sie den Strom ab und biegen die Kamera nach vorne.

  • Seite 15: Kontrolle Des Signalempfangs

    9. Kontrolle des Signalempfangs Bei diesem Abschnitt des Installationsvorgangs ist es von Vorteil, wenn er von zwei Personen durchgeführt wird, um so eine leichtere Kontrolle des Signalempfangs zu erhalten. Während eine Person die Antennenposition verändert, kontrolliert die andere die Bildqualität. Schließen Sie die Kamera mit dem mitgelieferten 12V-Netzteil an eine 220V-Steckdose an.

  • Seite 16: Montage Der A300-Empfängerantenne

    10. Montage der A300-Empfängerantenne Die A300-Empfängerantenne wird an die Hausaußenseite montiert, sodass sie auf die A300-Sendeantenne ausgerichtet ist. Verwenden Sie das Antennenkabel (5 m), um die A300-Empfängerantenne mit dem videoLink zu verbinden. Montieren Sie die A300-Empfängerantenne (10dBi), wie in der Abbildung in Kapitel 8 dargestellt, so an Ihrem Haus, dass Sie das bestmögliche Bild auf dem LCD-Monitor erhalten.

  • Seite 17: Anschließen Des Videolinks

    11. Anschließen des videoLinks Der videoLink empfängt das Signal durch die Empfängerantenne. Das Signal wird dann durch die schwarze Antenne (2dBi) weitergesendet. Die Reichweite im Haus beträgt etwa 20-30 m. Sie ist abhängig von dem Material, der Dicke und der Anzahl der Wände. Schrauben Sie das 5 m lange Antennenkabel der A300-Empfängerantenne, dort an die Seite des videoLinks an, die mit ”RECEIVER”...

  • Seite 18: Festmontage Der A300-Sendeantenne Und Verwendung Der Schrumpfschläuche

    1. Montieren Sie mit Hilfe der Schrauben die A300-Antennen. 2. Benutzen sie ein Feuerzeug, um die Schrumpfschläuche an den Verbindungsstellen der Antennenkabel sowie den A300- Antennen zu befestigen. 3. Die Installation Ihres cowCam™-Sets für die Überwachung im Stall ist somit abgeschlossen! - 18 -...

  • Seite 19: Schritt Für Schritt-Fehlersuche Bei Der Stallüberwachung

    13. Schritt für Schritt-Fehlersuche bei der Stallüberwachung Dieses Kapitel behandelt mögliche Fehler, die bei der Installation der Produkte auftreten können. Folgen Sie dem Schema systematisch um Fehler in der Installation ausfindig machen zu können. Fehlersuche beim LCD-Monitor Der LCD-Monitor ist funktionstüchtig, sobald beim Starten ein schwarz-weißes flimmerndes Bild zu sehen ist.

  • Seite 20: Fehlersuche Der Kamera Mit Der 2Dbi-Antenne

    Fehlersuche der Kamera mit der 2dBi-Antenne Es gibt zwei Gründe, warum die Kamera kein Signal sendet. Die Kamera erhält keinen Strom und funktioniert deswegen nicht oder die Kamera ist stromversorgt und sendet ein Signal, das der LCD- Monitor aufgrund von Hindernissen, Störungen, falscher Kanalwahl usw. nicht empfängt. Sofern die Kamera korrekt an die Stromquelle angeschlossen ist, leuchten die infraroten Dioden um die Kameralinse schwach rot, was im Dunkeln am besten sichtbar ist.

  • Seite 21: Fehlersuche Der A300-Sendeantenne (10Dbi)

    • Das Kabel ist unter Umständen geknickt. • Kontrollieren Sie das Kabel. Wenn es zu stark gebogen oder geklemmt wurde, kann der innere Draht kaputt gegangen sein. Bestellen Sie ein neues Kabel bei LUDA Elektronik. Flimmerndes Kamerabild Fehler Abhilfe • Der Abstand zwischen der A300-Antenne •...

  • Seite 22: Fehlersuche Der A300-Empfängerantenne (10Dbi) Und Des Videolinks

    • Kontrollieren Sie das Kabel. Wenn es zu stark gebogen oder geklemmt wurde, kann der innere Draht kaputt gegangen sein. Bestellen Sie ein neues Kabel bei LUDA Elektronik. • Dem Sendeteil (TRANSMITTER) des • Vergewissern Sie sich, dass Sie die schwarze videoLinks fehlt die Antenne.
  • Seite 23 • Kontrollieren Sie das Kabel. Wenn es zu stark gebogen oder geklemmt wurde, kann der innere Draht kaputt gegangen sein. Bestellen Sie ein neues Kabel bei LUDA Elektronik. • Zu starker Kontrast der Bilder auf dem LCD- • Vergewissern Sie sich, dass sich keine Monitor.

  • Seite 24: Frequenzwahl Der Kamera

    Falls Bildstörungen auftreten und sich keine Hindernisse zwischen der A300-Sendeantenne (10dBi) und der A300-Empfängerantenne (10dBi) befinden, sollte die Kamerafrequenz gewechselt werden. Die Kamera in Ihrem cowCam™-Paket kann auf eine der vier Radiofrequenzen geändert werden, um eventuell auftretende Störungen zu vermeiden. Schauen Sie sich die Abbildungen unten an, um zu sehen, wie der jeweilige Kanal eingestellt wird: 1.

  • Seite 25: Häufig Gestellte Fragen Mit Antworten

    Empfänger entfernt. 3. Ist die Kamera wasserresistent? Die Kamera in Ihrem cowCam™-Paket ist IP66-klassifiziert, d.h. dass sie gut gegen Staub und Feuchtigkeit geschützt ist. Sie verträgt es deshalb gut, außerhalb im Regen und in feuchter Umgebung, wie z.B. Ställen und Bauernhöfen, angebracht zu sein.

  • Seite 26: Garantiebedingungen

    Der Endkunde ist für alle Versandkosten verantwortlich, die durch den Transport zur LUDA Elektronik AB Reparaturwerkstatt aufkommen. Die Garantie ist nur gültig, wenn der originale Kaufbeleg, der durch den LUDA Händler ausgestellt wurde, vorgezeigt wird. Der Kaufbeleg muss Informationen hinsichtlich Kaufort, datum, Ausstellungszeitpunkt und Produktbeschreibung enthalten.

  • Seite 27: Technische Daten

    17. Technische Daten Schnurlose Videokamera. (Art.Nr. 905T) Sendefrequenz ISM 2,400~2,483 MHz Sendestärke 10mW/CE Kanäle 2414MHz (CH1); 2432MHz (CH2); 2450MHz (CH3); 2468MHz (CH4) Sendeantenne 50 ohm SMA Kamerasensor Auflösung PAL: 512×582 Horizontale Auflösung 420TV Linien Winkel PAL: 90° Minimale Beleuchtungsstärke 0Lux Nachtsichtreichweite Spannung DC +12V...

  • Seite 28: Kontakt

    18. Kontakt LUDA Elektronik AB wurde 2003 gegründet und ist in den letzten Jahren zu einem führenden Anbieter von schnurloser Videoausrüstung auf ausgewählten Märkten geworden. Das Unternehmen besitzt ein fundiertes Wissen von schnurloser Videotechnik und dessen Anwendungsgebiete. Das trägt dazu bei, dass wir unseren Kunden außer den Produkten auch eine hochqualifizierte Produkt- und Kaufberatung, sowie Service und Support anbieten können.

  • Seite 29: English

    English User guide - 29 -...
