An der Stromzange befinden sich Warnhinweise und Symbole, die unbedingt beachtet werden müssen:
- Vorsicht: Stromschlag!
- Doppelte Ableitung
III. Funktionalitäten
lV. Messung
Messvorbereitungen
Zum Einlegen der Batterien öffnen Sie bitte den Batteriefachdeckel (3-11) auf der Rückseite durch lösen
der Kreuzschlitzschraube. Legen Sie die beiden 1,5 V Batterien ein (achten Sie auf die richtige Polarität).
Schliessen Sie nun das Batteriefach wieder und drehen Sie die Befestigungsschraube wieder ein.
Stecken Sie nun die roten und schwarzen Prüfleitungen in die Eingangs-Adapterbuchsen (3-10). Bitte
lassen Sie immer den Funktionswahl-Drehschalter (3-4) auf Position „OFF" stehen, wenn Sie das Gerät
nicht benutzen. Wenn Sie die Stromzange längere Zeit nicht verwenden möchten, dann entnehmen Sie
bitte die Batterien. Führen Sie bitte während einer Messung keine Bewegung des Funktionswahl-
Drehschalters (3-4) aus. Wenn Sie die Prüfleitungen einmal ersetzen möchten, dann wählen Sie bitte
zugelassenen Leitungen (CATIII-600V Minimum).
Messprozedur
Zeichen
MV, V
Ω, kΩ, MΩ
__
- Vorsicht: Keine Überspannung anlegen!
- Erdung
Beschreibung
Erscheint im Display, wenn Sie den DCV oder DCA- Modus wählen.
Erscheint im Display, wenn Sie den ACV oder ACA- Modus wählen.
Erscheint im Display, wenn Sie die Messwerthaltefunktion „Hold"
angewählt haben.
Erscheint im Display, wenn Sie die Relativmessfunktion „REL."
angewählt haben.
Erscheint im Display, wenn die Batteriekapazität zu niedrig ist
Erscheint im Display, wenn Sie die automatische Bereichswahl
„RANGE" aktiviert haben.
Erscheint im Display, wenn Sie die Durchgangsprüfung aktiviert haben.
Spannungseinheiten
Widerstandseinheiten
Erscheint im Display, wenn Sie die Diodentestfunktion aktiviert haben.
Erscheint im Display, wenn ein Messwert im DCV oder DCA
Messbereich negativ ist.

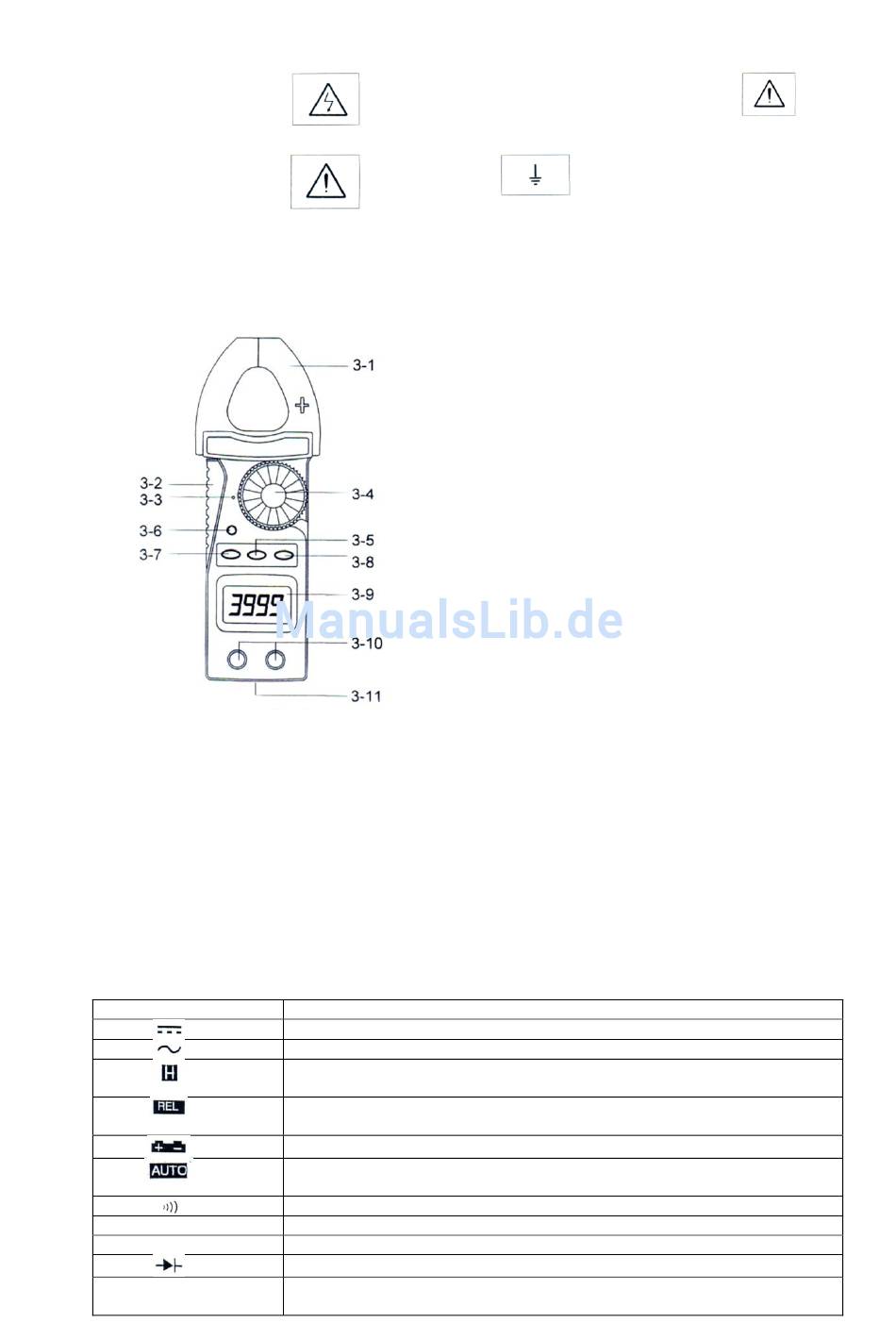

3-1
Aufklappbare Zange
3-2
Drücker zum Öffnen der Zange
3-3
Anzeigepunkt für die gewählte Funktion
3-4
Funktionswahl-Drehschalter
„Range"-Taste (Bereichstaste)
3-5
„HOLD"-Taste (Messwerthaltetaste)
3-6
„Func."-Taste (Funktionstaste)
3-7
„Rel."-Taste (Taste für Relativmessung)
3-8
3-9
Display
3-10
Eingangs-Adapterbuchsen
3-11
Batteriefachdeckel
